Unterbodenheizmatte 126002

Übersicht

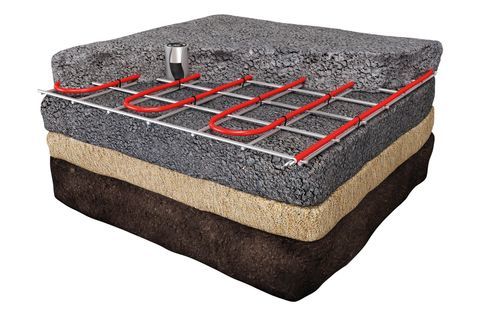

Diese Matte wurde für die Beheizung von Gehwegen und Zufahrten entwickelt. Die Heizmatte lässt sich einfach abrollen, zuschneiden und falten, sodass die Installation schnell und unkompliziert erfolgt. MAGNUM Outdoor Mat umfasst Heizmatten, zwei Sensoren zur Messung von Feuchte und Außentemperatur sowie einen maßgefertigten Schaltkasten.

Konstruktion und Materialien
Das Zuleitungskabel ist mit dem Widerstandsdraht verbunden. Eine Aluminiumverstärkung schützt die Widerstandsdrahtlagen vor mechanischen Beschädigungen und bietet EMC-Abschirmung. Der Kern verfügt über PTFE (Teflon)-Innenhüllen und eine PVC-Außenschicht, die chemikalienbeständig gegenüber Beton- und Asphaltumgebungen ist.

Komplettsysteme
MAGNUM Outdoor-Anlagen werden auf Bestellung geplant. Ein wasserdichter Schaltkasten (IP-65) wird entsprechend der Anzahl der Matten/Kabel und der benötigten Leistung gefertigt. Für größere Projekte kann der Schaltkasten mit modulierenden Leistungsreglern bis 50 kW ausgestattet werden, um Lastspitzen zu begrenzen und Energie zu sparen. Das System ist für 230 V und 400 V einsetzbar.

Produktvarianten (Tabelle)
Art.nr. | Beschreibung | m2 | Abmessungen | Leistung | Volt | Ampere | Ohm
126002 | MAGNUM Outdoor Mat | 2 m2 | 0,5 x 4 m | 600 W | 230V | 2,6 | 88,2
126005 | MAGNUM Outdoor Mat | 5 m2 | 0,5 x 10 m | 1500 W | 230V | 6,5 | 35,3
126008 | MAGNUM Outdoor Mat | 8 m2 | 0,5 x 16 m | 2400 W | 230V | 10,4 | 22
126010 | MAGNUM Outdoor Mat | 10 m2 | 0,5 x 20 m | 3000 W | 230V | 13 | 17,6

Spezifikationen (Zusammenfassung)
Sandbett + Pflaster: V
Beton: V
Kaltasphalt: V (Aufarbeitung abgerollt)
Asphalt < 240 °C: V (Aufarbeitung abgerollt)
Innere Hülle: PTFE (Teflon)
Äußere Hülle: PVC
Länge Anschlusskabel: 10 m
Angabewert Leistung: 30 W/m
Anschlussspannung: 230 V/50 Hz (auch in 400 V verfügbar)
Zertifizierung: IEC 800, CE, VDE, IPX7
Garantie: 10 Jahre

Technische Details

• Auslegungs-Leistungsdichte: 300 W/m2
• Verfügbare Größen: 2, 5, 8 & 10 m2
• Anschlussspannung: 230 V/50 Hz (System auch in 400 V implementierbar)
• Normen: IEC 800 und CE
• Zertifizierung: VDE
• Schutzklasse: IPX7
• Kernisolation: PTFE (Teflon)
• Geeignet für aufgerollten Mastic-Asphalt bis 240 °C

Zertifizierungen und Garantie
IEC 800, CE, VDE, IPX7. 10 Jahre Garantie auf die elektrische Funktion.
