Elektrischer Warmwasserbereiter AE200TNWTEH/EU

eingebautvertikalfür Photovoltaikanwendung

Übersicht

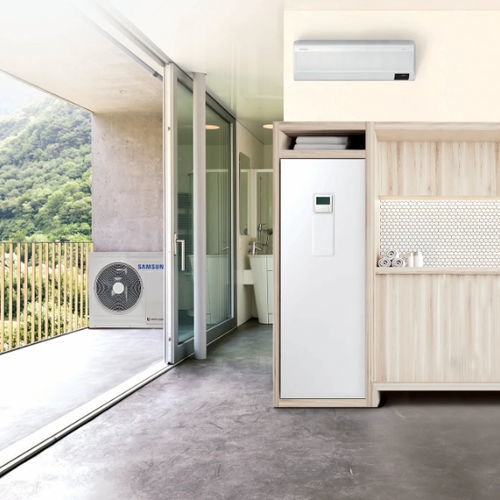

Das TDM Plus ClimateHub ist eine tankintegrierte Hydro-Einheit (Split-Typ), entwickelt als kompakte Wärmepumpenlösung für Trinkwarmwasser (DHW) und Raumheizung. Die Einheit kombiniert ein Hydro-/Steuerkit mit einem großvolumigen Warmwasserspeicher und zugehörigen Rohrleitungen, sodass die Installation in beengten Innenräumen wie Küche oder Hauswirtschaftsraum möglich ist. Verfügbare Volumen: 200 L (Standard) und 260 L (Option). Varianten mit einphasiger Stromversorgung sind verfügbar.

Wesentliche Vorteile & Merkmale

• Kompakte Bauform für vereinfachte Handhabung und Installation
• Tankintegrierte Hydro-Einheit, die hydraulische Komponenten und DHW-Speicher kombiniert
• PV- und Smart Grid-fähig
• Intuitiver Touch-Controller mit Mehrsprachenunterstützung
• Optionales Wi‑Fi-Kit für Fernsteuerung und -überwachung über Samsung SmartThings (Wi‑Fi-Kit separat bestellbar)
• 4‑Stufen-Leisemodus für wählbar geringe Geräuschentwicklung

Einfache Installation und komfortable Bedienung
Die ClimateHub Mono-, Split- und TDM Plus-Serien sind für geringeren Platzbedarf und einfache Wartung ausgelegt. Der Touch-Controller bietet ein helles Farbdisplay, Temperatureinstellungen, Energiemonitoring, Sommerbetrieb und schnelle Fehlerdiagnose. Unterschiedliche Temperaturen pro Zone ermöglichen eine effiziente Nutzung von Heizkörpern und Fußbodenheizung. Verfügbare Controller-Sprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Polnisch, Portugiesisch, Niederländisch, Griechisch, Tschechisch, Slowakisch, Finnisch, Schwedisch, Norwegisch, Dänisch und Litauisch.

Intelligente Konnektivität
Mit dem optionalen Wi‑Fi-Kit (separat bestellbar) können Benutzer bis zu 16 Innengeräte per Samsung SmartThings-App fernsteuern und überwachen. WLAN-Verbindung und ein SmartThings-Konto sind erforderlich. Kompatibel mit iOS 10.0 oder neuer und Android 5.0 oder neuer.

Leiser Betrieb
Der 4‑Stufen-Leisemodus ermöglicht wählbare Geräuschreduzierungen (ca. -3 dB(A), -5 dB(A), -7 dB(A)) oder das Halten von Schalldruckwerten bis zu 35 dB(A), abhängig vom Außengerätemodell und den Betriebsbedingungen. Tatsächliche Geräuschpegel variieren je nach Leistung und Umgebungsbedingungen.

Technische Daten

• Modell (handelsbezeichnung): AE200TNWTEH/EU
• Typ: Split-Typ, tankintegrierte Hydro-Einheit
• Betriebsart: Wärmepumpe (A2W)
• Verfügbare Tankvolumen: 200.0 L (ausgewählt); 260.0 L (Option)
• Verfügbare Leistung: 1 Phase (ausgewählt)
• Stromversorgung (Innengerät): 220~240 V, 50 Hz, 1 Φ
• Stromaufnahme: Kühlen: 0.9 A; Max Kühlen 1): 0.9 A; Heizen: 0.9 A; Max Heizen 2): 22.7 A
• Leistung (Nenn): Kühlen 8.7 kW; Max Kühlen 8.7 kW; Heizen 9.0 kW; Max Heizen 9.0 kW
• Elektrik: MCA (Minimum Circuit Ampacity) 22.7 A; MFA (Maximum Fuse Amps) 28.4 A
• Leistungsaufnahme: Kühlen 1) 0.2 kW; Max Kühlen 1) 0.2 kW; Heizen 2) 0.2 kW; Max Heizen 2) 5.2 kW
• Kältemittelleitungsanschlüsse (Split): Typ: Flare nut; Flüssigkeitsrohr Ø: 9.52 mm; Gasrohr Ø: 15.88 mm
• Heizungsrohranschlüsse: Typ: Gerade Leitung; Flüssigkeitsrohr Ø: 28 mm; Gasrohr Ø: 28 mm
• DHW-Rohranschlüsse: Typ: Gerade Leitung; Flüssigkeitsrohr Ø: 22 mm; Gasrohr Ø: 22 mm
• Deklariertes Warmwasser-Lastprofil: L
• Energieeffizienzklasse (Warmwasserbereitung): A+
• Nenninhalt DHW-Speicher: 200 L
• Nettoinhalt DHW-Speicher: 194 L
• Speichermaterial DHW: SUS 316L (Edelstahl)
• Max. Wasserdruck im DHW-Speicher: 10 bar
• Max. Wassertemperatur im DHW-Speicher: 70 °C
• Tauchheizkörper (Booster) Leistung: 3 kW
• Speicherisolierung: PU-Schaum
• Optionen Zusatzheizung: 2 kW (Standard), optional 4 kW / 6 kW
• Thermosicherung Zusatzheizung: 75 (93) °C
• Sicherheitsvorrichtungen: Sicherheitsventil Druck 2.9 bar; Durchflusssensor: ○ (5~60 LPM); Temperatur- & Druck-Ablassventil (Speicher): 7 bar, 90 °C
• Thermostat (für Tauchheizkörper): Normaltemp. (Werksvoreinstellung) 80 °C; Manuelle Auslösung 90 °C; Automatisches Einschalten 15±3 °C
• Ausdehnungsgefäß Innenvolumen: 8 L; Betriebsdruck: 0.3 MPa
• Hauptwasserpumpe: Typ BLDC Inverter; Max. statischer Druck: 9.5 mAq
• Wasser-Wärmetauscher: Typ Gelötete Plattenwärmetauscher; Innenvolumen: 1.01 L (Wasserseite) / 0.98 L (Kältemittelseite)
• Schutzart: IPX1
• Schall: Schalldruck 29 dBA; Schallleistungspegel 43 dBA
• Nettogewicht (Inneneinheit): 137 kg
• Abmessungen (BxHxT) Inneneinheit: 595 x 1.800 x 700 mm
• Betriebstemperaturbereiche: Kühlen 10 ~ 46 °C; Heizen -25 ~ 35 °C; Warmwasser -25 ~ 43 °C
• Vorlauftemperatur: Heizen 15 ~ 55 °C; Kühlen 5 ~ 25 °C
• Smart-Funktionen (integriert): WiFi eingebaut: N/A; Bluetooth: N/A; WiFi-Kit: N/A (WiFi-Kit als optionales Zubehör erhältlich)
• App-Konnektivität: SmartThings App Unterstützung: N/A (erfordert optionales WiFi-Kit)
