Luft-Wasser-Wärmepumpe AE160DNZTPHEU

für Privatgebrauchwandmontiertfür Heißwasser

Übersicht Das TDM Plus Hydro-Gerät S2 (2-Zonen) ist ein wandmontiertes Hydro-Gerät für Heizungs- und Warmwasseranwendungen im Wohnbereich. Es wurde für eine schlanke Installation und die Kompatibilität mit Mehrfamilienhäusern und Wohnungen entwickelt. Verfügbare Leistung für dieses Produkt: 16.0 kW. Das 2-Zonen-Modell verwaltet zwei Zonen ohne zusätzliche Geräte und umfasst eine Umwälzpumpe, ein Mischventil und einen Temperaturfühler in der 2-Zonen-Konfiguration. Hauptmerkmale

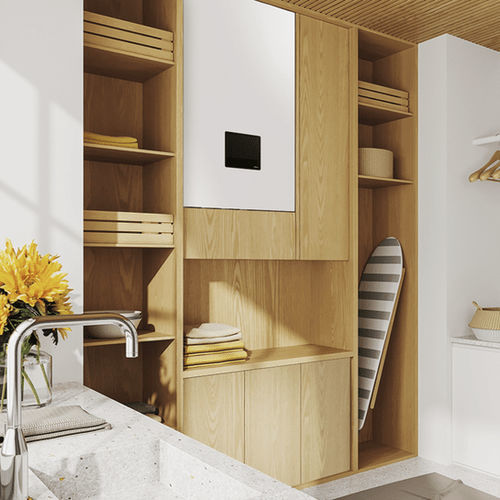

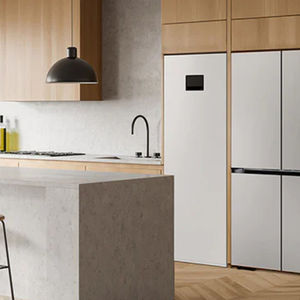

• Schlankes Design zur Integration in vorhandene Haushaltsgeräte und Schränke
• Schnelle und einfache Installation: Magnetfilter, 3-Wege-Ventile und Ausdehnungsgefäß im Lieferumfang enthalten; kann schnell installiert werden (sogar an einem Tag)
• 2-Zonen-Management für 2-Zonen-Modelle eingebaut; wählbare Heizungsunterstützung (2, 4 oder 6 kW Optionen; 6 kW in 3-Phasen)
• AI Home: intuitives Kontrollzentrum mit 7-Zoll-Touch-Display, das mehrere Sprachen unterstützt; überwacht die PV-Nutzung und verbindet sich mit SmartThings
• Neuer Notfallmodus (automatisches Umschalten auf elektrische Heizung bei Ausfall der Wärmepumpe)
• Unterstützung für eingebettetes Wi-Fi und SmartThings App

Dokumentation Konformitätserklärung (PDF in der Produktdokumentation verfügbar). Hinweise & Kompatibilität

• Abmessungen (Hydro Unit Mono): 530(B) x 840(H) x 350(T) mm
• 2-Zonen-Modell ausgestattet mit Umwälzpumpe, Mischventil und Temperaturfühler (nicht im Standardmodell enthalten)
• Zusatzheizungsoptionen: 2 kW und 4 kW (einphasig), 6 kW (dreiphasig). Eine separate 3-kW-Zusatzheizung (MHC-300FP) ist erhältlich, um bei Bedarf bis zu 9 kW zu kombinieren (separat erhältlich)
• AI Home-Funktionen (Energiemodi, Notfallmodus, manueller Download der Bedienungsanleitung über QR auf dem Display, wenn angeschlossen)

Caractéristiques / spécifications techniques

• Typ: Wandhydrogerät Typ TDM
• Modus: Wärmepumpe (A2W)
• Verfügbare Leistung (auf der Seite angezeigt): 16.0 kW
• Verfügbare Leistung: 1 Phase / 3 Phasen
• Stromversorgung (Inneneinheit): 3Ф, 380~415V, 50Hz / 1Ф, 220~240V, 50Hz
• Stromaufnahme (typisch angezeigt): 3Ф - / 1Ф 1.3 A (Kühlen); 3Ф - / 1Ф 1.3 A (Max Kühlen); 3Ф - / 1Ф 1.3 A (Heizen)
• Max. Heizstrom: 3Ф 8.7 A / 1Ф 18.7 A
• Stromaufnahme (Kühlen): 3Ф - / 1Ф 0,3 kW; (Max Kühlung): 3Ф - / 1Ф 0,3 kW; (Heizen): 3Ф - / 1Ф 0,3 kW; (Max. Heizen): 3Ф 6.0 kW / 1Ф 4.3 kW
• MCA (Minimum Circuit Ampacity): 3Ф 8,7 / 1Ф 18,7 A
• MFA (Maximum Fuse Ampacity): 3Ф 10.9 / 1Ф 23.4 A
• Rohrleitungsanschlüsse - Installation Max. Höhe: 30 m; Installation Max. Länge: 50 m
• Rohrleitungsanschlüsse - Flüssigkeitsleitung: 9.52 mm (3/8 Zoll); Gasleitung: 15.88 mm (5/8 inch)
• Raumheizungsrohranschlüsse: Gerades Rohr; Flüssigkeitsrohr 28 mm; Gasrohr 28 mm
• DHW-Rohranschlüsse: Typ BSPP Innengewinde 1 1/4; Flüssigkeitsleitung 28 mm; Gasleitung 28 mm
• DHW-Rohrleitungsanschlüsse (Sekundärwasser): Typ BSPP Außengewinde
• Kältemittel - Werksbefüllung: 0 kg (Werksbefüllung als 0 kg angezeigt)
• Kältemittel-Rohrleitungsanschlüsse (Split): Typ - Bördelmutter; Flüssigkeitsrohr 9,52 mm; Gasrohr 15,88 mm
• Wassererwärmung / Brauchwasser: Deklariertes Lastprofil / Energie-Effizienzklasse: N/A (nicht anwendbar / nicht verfügbar)
• Warmwasserspeicher: Nenn-/Netto-Wassermengen, Material und Drücke: N/A wenn nicht angegeben
• Zusatzheizung: Leistung (Beispiel gezeigt) 3Ф 6kW; Thermische Sicherung: 98 +0 -5 °C
• Sicherheitseinrichtungen: Druckbegrenzungsventil 2,9 bar; Durchflusssensor 5~60 LPM; Temperatur- und Druckbegrenzungsventil (Tank) 10 bar, 90 °C
• Ausdehnungsgefäß: Internes Wasservolumen 10 L; Arbeitsdruck 0,3 MPa
• Wasserpumpe (Primär): Typ BLDC Inv(PWM); Max. Statischer Druck 9 mAq
• Wasserwärmetauscher: Typ gelöteter Plattenwärmetauscher; Internes Wasservolumen 1,01 L (Wasserseite) / 0,98 L (Kühlmittelseite)
• IP-Klasse: IPX1
• Geräusch: Schalldruck 33 dBA; Schallleistungspegel 47 dBA
• Außenabmessungen (Innengerät) - Nettogewicht: 60 kg; Nettoabmessungen (BxHxT): 530 x 840 x 350 mm
• Betriebstemperaturbereich: Kühlen 4~35 °C; Heizen 4~35 °C; A2W Heizen 15~55 °C; A2W Kühlen 5~25 °C; Brauchwarmwasser 30~70 °C
• Abwassertemperatur: Heizen 15~65 °C; Kühlen 5~25 °C
• Smart: WiFi Embedded: Ja; SmartThings App Unterstützung: Ja
