Luft-Wasser-Wärmepumpe AE200DNXTPHEU

mit integriertem Hydraulikmodulfür Privatgebrauchfür Innenaufstellung

Übersicht Der TDM Plus ClimateHub S2 (2-Zonen) ist eine integrierte Lösung aus Wasserkraftwerk und Brauchwasserspeicher für den privaten Gebrauch. Er verfügt über ein schlankes Innendesign, AI Home-Steuerung mit einem 7-Zoll-Touch-Display, integriertes Wi-Fi und SmartThings-App-Kompatibilität sowie Optionen für elektrische Zusatzheizungen. Die 2-Zonen-Modelle enthalten eine Umwälzpumpe, ein Mischventil und einen Temperatursensor, die zwei Heizzonen ohne zusätzliche Geräte ermöglichen. Wichtige Produkt-Highlights

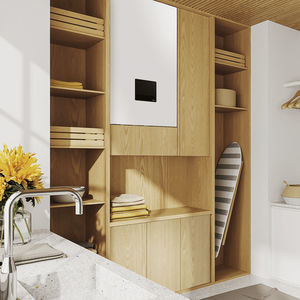

• Schlankes Design für die nahtlose Installation an verschiedenen Orten und in Mehrfamilienhäusern.
• AI Home: 7-Zoll-Touch-Display-Kontrollzentrum mit Unterstützung mehrerer Sprachen, Überwachung der PV-Nutzung und Steuerung angeschlossener SmartThings-Geräte.
• Schnelle und einfache Installation: Magnetfilter, 3-Wege-Ventile und Ausdehnungsgefäß im Lieferumfang enthalten; kann schnell installiert werden (sogar an einem Tag).
• Energiesparende Verbesserungen: vergrößerte Wärmeübertragungsfläche, verringerte Wärmeverluste mit 3-Schicht-Isolierung; verbesserte Wasserheizungseffizienz im Vergleich zum Vorgängermodell.
• Neuer Notfallmodus: automatisches Umschalten auf Elektroheizung, wenn die Wärmepumpe nicht in der Lage ist, Warmwasser und Raumheizung aufrechtzuerhalten (Softwareverfügbarkeit für bestimmte Modelle/Updates beachten).
• Müheloser Support: Benutzerhandbuch über das AI Home-Display zugänglich, wenn das EHS-System mit dem Internet verbunden ist.
• WiFi-Embedded- und SmartThings-App-Unterstützung für Fernüberwachung und AI Energy-Modus-Funktionen.

Kapazität & Varianten Verfügbare Tank-Nennkapazität: 200 L. Verfügbare Stromoptionen: einphasige (1Φ) und dreiphasige (3Φ) Varianten je nach Modell und Auswahl der Zusatzheizung. Verfügbare Leistungen der Zusatzheizung: 2 kW und 4 kW bei einphasiger Ausführung, 6 kW bei dreiphasiger Ausführung; optional kann eine 3 kW Zusatzheizung (MHC-300FP) hinzugefügt werden, um eine höhere elektrische Heizleistung zu erreichen (separat erhältlich). Leistungs- und Betriebsbereiche Betriebstemperaturbereiche und Wasseraustrittstemperaturen: A2W-Heizung bis 55 °C (A2W-Heizbereich 15-55 °C), Brauchwasser 30-70 °C, Brauchwassererwärmung 15-65 °C, Kühlbereich 5-25 °C, wo anwendbar. Mehrere interne Tests und Vergleiche von EU-Testbedingungen werden zur Verbesserung der Effizienz und der Wärmeverluste herangezogen. Dokumentation Für dieses Produkt liegt eine Konformitätserklärung vor (Produktunterlagen werden vom Hersteller zur Verfügung gestellt). Caractéristiques / spécifications techniques

• Typ: Wandhydrogerät Typ TDM.
• Modus: Wärmepumpe (A2W).
• Gewerbliches Modell/Serienname: TDM Plus ClimateHub S2 (2-Zonen).
• Bezeichnung auf der Produktseite gezeigt: AE200DNXTPHEU (Variantenkennung).
• Verfügbare Kapazität (Tank): 200.0 L (nominal); Nettowassermenge 194 L.
• Verfügbare Leistung / Varianten: 1 Phase und 3 Phasen Optionen (modellabhängig).
• Stromversorgung (Innengerät): 3Φ, 380~415V, 50Hz / 1Φ, 220~240V, 50Hz.
• Stromaufnahme (Beispiele): Kühlung: 1Φ 1,3 A; Max. Heizen: 3Φ 8,7 A / 1Φ 18,7 A (Werte pro Variante angegeben).
• Stromaufnahme (Beispiele): Kühlen 1Φ 0,3 kW; Max Heizen 3Φ 6,0 kW / 1Φ 4,3 kW.
• MCA: 3Φ 8,7 / 1Φ 18,7 A. MFA: 3Φ 10,9 / 1Φ 23,4 A.
• Energieeffizienz (angegebene Felder): Warmwasserbereitung Energieeffizienzklasse A+ angegeben; andere EER/COP-Felder bei einigen Konfigurationen nicht vorhanden.
• DHW angegebenes Lastprofil: L (Large).
• DHW-Energieeffizienzklasse: A+.
• DHW-Tankmaterial: SUS 316L.
• DHW-Tankisolierung: Inneres EPP + VIP + Äußeres EPS.
• Nennes Wasservolumen (Tank): 200 L; Max. Wasserdruck: 10 bar; Max. Wassertemperatur: 70 °C.
• Zusatzheizung: Beispielspezifikation: 3Φ 6 kW; Thermosicherungsspezifikation: 98 +0 -5 °C.
• Sicherheitseinrichtungen: Druckbegrenzungsventil 2,9 bar; Durchflusssensor: 5-60 LPM; Tanktemperatur- und Druckbegrenzungsventil: 10 bar, 90 °C.
• Ausdehnungsgefäß: Internes Wasservolumen 10 L; Arbeitsdruck 0,3 MPa.
• Wasserpumpe (primär): BLDC Inverter (PWM); Max. statischer Druck: 9 mmAq (angegeben als 9 mAq).
• Wasserwärmetauscher: Gelöteter Plattenwärmetauscher; internes Wasservolumen 1,01 L (Wasserseite) / 0,98 L (Kältemittelseite).
• Rohranschlüsse (Kältemittelsplit): Bördelmutter; Flüssigkeitsrohr Ø 9,52 mm (3/8"), Gasrohr Ø 15,88 mm (5/8").
• Raumheizungs-Rohrleitungsanschlüsse: Gerades Rohr; Flüssigkeits-/Gasrohr Ø 28 mm für Raumheizungsleitungen.
• DHW-Rohrleitungsanschlüsse (mono): Gerades Rohr; Flüssigkeits-/Gasleitung Ø 22 mm.
• DHW-Rohrleitungsanschlüsse (Sekundärwasser): BSPP-Außengewinde; Flüssigkeitsanschluss als Beispiel mit 1" (Zoll) mm angegeben.
• Installationsgrenzen: Max. Höhe 30 m; Max. Länge 50 m.
• Werkseitige Kältemittelbefüllung in der Tabelle für diesen spezifischen Produktdatensatz mit 0 kg angegeben (werkseitige Befüllungsfelder im Spezifikationsblock mit 0 kg / 0 tCO2e angegeben).
• IP-Klasse: IPX1.
• Geräusche: Schalldruck 33 dBA; Schallleistungspegel 47 dBA.
• Außenmaße (Innengerät): Nettoabmessungen (B x H x T): 598 x 1.850 x 600 mm; Nettogewicht: 145 kg.
• Außenmaße (Außengerät): Nettogewicht mit 0 kg / Abmessungen N/A in diesem Datensatz angegeben (gilt nicht für die Variante mit integriertem Hydrogerät).
• Betriebstemperaturbereiche (Beispiele): Kühlen 4-35 °C; Heizen 4-35 °C; A2W Heizen 15-55 °C; A2W Kühlen 5-25 °C; Brauchwarmwasser 30-70 °C.
• Abwassertemperaturen: Heizen 15-65 °C; Kühlen 5-25 °C.
• Smarte Funktionen: WiFi integriert: Ja; Bluetooth: N/A; WiFi kit: N/A; SmartThings App Unterstützung: Ja.
• App & AI-Funktionen: AI Home Control Center, AI Energy Mode (Reduzierung des Energieverbrauchs je nach Modell), PV-Überwachungsfunktion, wenn angeschlossen.
