Luft-Wasser-Wärmepumpe AE125HCTPESEU

Luft/LuftWohnbereichfür Außenaufstellung

Übersicht

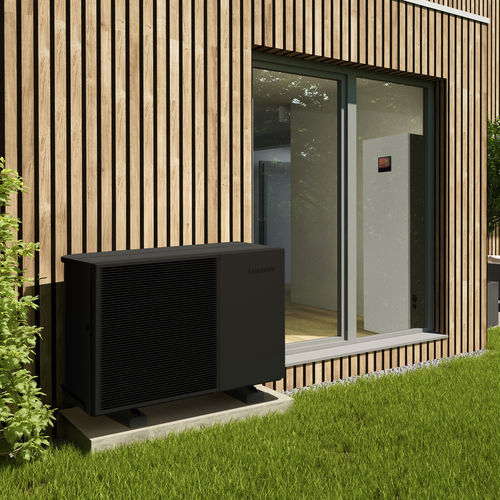

Der Quint Outdoor ist eine kompakte Außen-Wärmepumpeneinheit, entwickelt für Wohnprojekte, die gleichzeitig Heizen und Kühlen in Luft-Luft- und Luft-Wasser-Anwendungen ermöglicht, mit optionaler Warmwasserbereitung (Trinkwassererwärmung). Das schwarze Design und die flexiblen Montageoptionen erleichtern die Integration in moderne Gebäude und bieten eine einheitliche Systemlösung für HLK und Warmwasser.

Hauptmerkmale

• Gleichzeitiges Heizen und Kühlen: unterstützt Kühlung über luft-zu-luft Innengeräte und Heizung über luft-zu-wasser (Fußbodenheizung oder Heizkörper) gleichzeitig aus einer integrierten Einheit.
• Fünf Betriebsmodi: Kombinationen aus Heizung, Kühlung und Warmwasser, einschließlich gleichzeitiger Betriebsarten und Wärmerückgewinnung, um den Bedarf an mehreren Einzelanlagen zu reduzieren.
• Wärmerückgewinnung: nutzt die beim Luft-Luft-Kühlen entnommene Wärme und leitet sie zum Warmwasserspeicher, um den Energiebedarf für Warmwasser zu senken.
• Hochtemperaturbetrieb: Kältemittel R32 und Vorlauftemperaturen bis zu 65 °C unter definierten Bedingungen.
• Flexible Installation: unterstützt verschiedene Innengerätekonfigurationen; ClimateHub für Vormontage; wandhängende Hydro Unit kompatibel mit externen Warmwasserbehältern; Control Kit für kompakte Layouts.
• Sicherheit und Konformität: Leckerkennung, Absperrventile und Alarmfunktionen zur Erfüllung von A2L-Anforderungen und zur Vereinfachung einer regelkonformen Installation.
• Verbesserte Außenleistung: hält die Heizleistung auch bei niedrigen Außentemperaturen, unterstützt Warmwasserbereitung bei warmem Wetter und der Nachtmodus reduziert den Betriebspegel auf ca. 35 dB(A).
• Intelligente Konnektivität: Wi‑Fi-Kit inklusive und SmartThings-App-Unterstützung für Fernsteuerung, Überwachung, Planung und Verbrauchsübersicht.

Anwendungen
Der Quint Outdoor ist für Wohnneubauten und Renovierungen konzipiert, die eine integrierte Einzelanlagelösung für gleichzeitiges Heizen und Kühlen (Luft-Luft und Luft-Wasser) sowie optionaler Warmwasserbereitung und Wärmerückgewinnung zur Effizienzsteigerung benötigen.

Hinweise / Leistungsangaben
Vorlauftemperatur bis zu 65 °C bei Außentemperaturen von -5 °C bis 35 °C; die tatsächliche Leistung hängt von den jeweiligen Anlagenbedingungen ab. Zertifizierter Installateur erforderlich für den Umgang mit Kältemitteln und die Einhaltung gesetzlicher Vorgaben. Leistungs- und Geräuschverbesserungen beziehen sich auf frühere Produktreihen und sind abhängig von Prüf-/Betriebsbedingungen.

Technische Daten

• Modell: AE125HCTPESEU
• Leistung (Kühlen): 12,5 kW
• Leistung (Heizen): 12,5 kW
• Angezeigte Kapazität auf der Seite: 12,5 kW (weitere Kapazitäten in der Reihe: 16,0 kW)
• Netzanschluss: 1 Phase (3-Phasen Varianten in der Reihe verfügbar)
• Betriebsart: Wärmepumpe (A2W)
• Stromaufnahme: Kühlen 14,74 A; Heizen 12,67 A
• Energieeffizienz: EER (Kühlen) 4,01 W/W; COP (Heizen) 4,66 W/W
• Leistungsaufnahme: Kühlen 3,12 kW; Heizen 2,68 kW
• Elektrische Schutzwerte: MCA 32,0 A; MFA 35,2 A
• Ventilator: Propeller; Luftstrom (Hoch / Mittel / Niedrig) ca. 87 m³/min
• Kältemittel: R32 (enthält fluorierte Treibhausgase, GWP = 675)
• Werksbefüllung: 2,70 kg (Werk), entsprechend 1,82 tCO2e
• Regelungsmethode: EEV inklusive
• Wasserwärmetauscher: Plattenwärmetauscher; internes Wasservolumen 1,008 L
• Vorlauftemperatur: Heizen 15–65 °C; Kühlen 5–25 °C
• Betriebsbereiche: A2W Heizen -25–43 °C; A2W Kühlen 10–46 °C; Warmwasser -25–43 °C; A2A Heizen -25–24 °C; A2A Kühlen 10–46 °C
• Schall: Schalldruck 49 dB(A); Schallleistung 62 dB(A); Nachtmodus ~35 dB(A)
• Abmessungen / Gewicht (Außeneinheit): Nettogewicht 126,5 kg; Nettomaße (B×H×T) 1270 × 850 × 500 mm
• Smart-Funktionen: Wi‑Fi-Kit inklusive; SmartThings-App-Unterstützung (Fernsteuerung, Überwachung, Planung)
