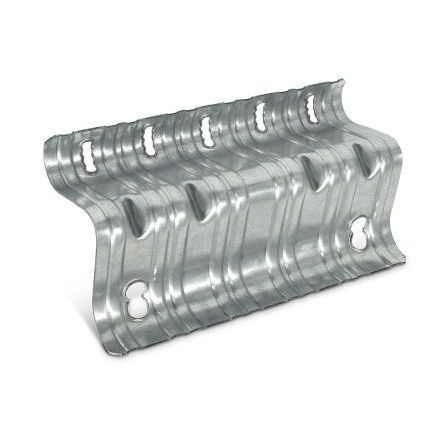

Verbindungsteil für Holzstruktur URFP/FRFP

Edelstahl

Die universelle URFP-Fundamentplatte für die nachträgliche Montage ist ideal, wenn nur ein minimaler vertikaler Abstand vorhanden ist, und ermöglicht die nachträgliche Befestigung der Schwelle am Fundament. Dieses Design ermöglicht Flexibilität bei der Installation, wenn die Schwelle versetzt oder von der Fundamentkante zurückgesetzt ist. Mit ihrer Kombination aus Längsprägungen, Versteifungspfeilen und Langlöchern ermöglicht die URFP einen Eins-zu-Eins-Ersatz von 1/2"- oder 5/8"-Schwellerdübeln sowie eine Fixierung sowohl an den SDS-Schrauben als auch an der erforderlichen Betonverankerung. Die flache, nachrüstbare FRFP-Fundamentplatte verbindet die Bohrschwelle mit dem Fundament und bietet einen seitlichen Lastwiderstand. Diese Konstruktion ermöglicht es dem Planer, die vorgeschriebenen Anforderungen einzuhalten, wenn er drei Löcher füllt, oder alternativ die zwei optionalen Dreieckslöcher zu füllen, und der Planer kann höhere Lasten und größere zulässige Abstände nutzen. Werkstoff URFP - 14 Gauge; FRFP - 7 Gauge Ausführung Verzinkt. Kann in HDG bestellt werden; kontaktieren Sie Simpson Strong-Tie. Siehe Korrosionsinformationen. Einbau Alle angegebenen Befestigungsmittel verwenden; siehe Allgemeine Hinweise. Die Lasten basieren auf Testergebnissen unter Verwendung von 1/4" x 3" Strong-Drive® SDS Heavy-Duty Connector Schrauben, die mit dem URFP geliefert werden. Bei URFP können andere Zugschrauben die angegebenen Lasten nicht erreichen. Für FRFP ist eine Mindestlänge der Strong-Drive SDS Heavy-Duty Connector-Schrauben von 2 1/2" plus die Dicke der Unterlegscheibe zu verwenden. FRFP können mit 1/4"-HDG-Schrauben montiert werden. Befolgen Sie die Vorschriften zum Vorbohren.
