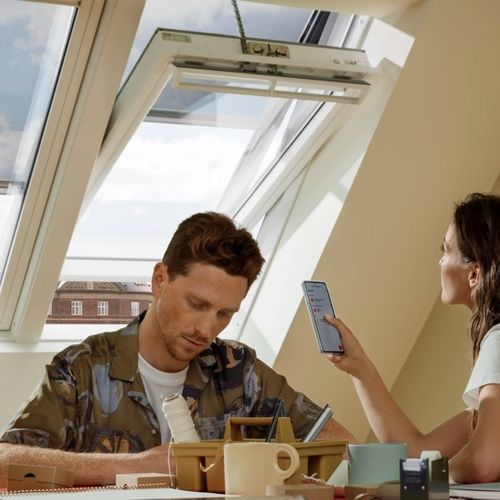

Elektrisches Dachfenster ZZZ 275

MetallBalgeinflügelig

Produktname
Elektrisches 230 V Schwingfenster VELUX

Kurzbeschreibung
Elektrisches 230 V Schwingfenster zur kabelgebundenen Integration in Gebäudeautomationssysteme. Das Gerät verfügt über einen integrierten Regensensor und ermöglicht den Anschluss eines elektrischen Rollladens. Die Montage erfolgt wie bei manuellen Fenstern; der Rollladen wird direkt am Fenstermotor angeschlossen.

Hauptvorteile

• Indikativer Aufpreis: 400 € netto im Vergleich zum manuellen Schwingfenster.
• Integrierter Regensensor (kann bei Bedarf durch einen externen Regensensor des Gebäudemanagementsystems ersetzt werden).
• Einfache kabelgebundene Integration in Gebäudeautomationssysteme.
• Anschluss über ein 6‑adriges Kabel (jeweils 2 Leiter für Fenster und Rollladen).
• Montage: Fenstermontage wie gewohnt; Rollladen wird am Fenstermotor angeschlossen.
• Funktionstest möglich mit dem wiederverwendbaren Test‑Kit ZZZ 275 (separat erhältlich).

Schaltplan & Verkabelung
Es stehen zwei Leitungen für das Fenster (Öffnen/Schließen) und zwei für den Rollladen (Hoch/Runter) zur Verfügung. Jede Leitung ist farblich gekennzeichnet, wie auf dem Typenschild und im Schaltplan angegeben.
Die Funktion eines Eingangs wird durch das Vorhandensein der 230‑V‑Zuleitung definiert. Wird nur das Fenster mit 230 V versorgt, reagiert ausschließlich dieses auf Steuerbefehle. Sind Fenster und Rollladen gleichzeitig angeschlossen, reagieren beide Produkte entsprechend auf die Befehle über das Steuerkabel. Jedes Produkt muss an einen eigenen Schalter bzw. Steuerkanal angeschlossen werden.

Hinweise zur Kombination mit elektrischem Sonnenschutz

• Es wird grundsätzlich nicht empfohlen, elektrische Jalousien/Rollläden über die 230‑V‑Fensterverkabelung steuerseitig zu betreiben, sofern die Beschattung nicht explizit dafür ausgelegt ist. Die Beschattung kann über den mitgelieferten Wandschalter bedient werden.
• Bei elektrischen 230 V GGL/GGU‑Fenstern wird der Rollladen in der Anschlussdose an die beiden Rollladenleitungen angeschlossen; die Stromversorgung erfolgt über das Netzkabel des Fensters und das integrierte Netzteil.
• Bei Nachrüstung einer manuell bedienten Fensteröffnung kann in bestimmten Fällen/Größen das Netzteil KLC 230 erforderlich sein.

Verfügbare Varianten und Größen
Eine Übersicht der verfügbaren Varianten und Größen des 230 V Schwingfensters ist verfügbar; eine kompakte Produktzusammenfassung steht in einem separaten PDF zur Verfügung.

Zubehör und Test‑Kit

• Test‑Kit 230 V (ZZZ 275) zur Prüfung der kabelgebundenen Integration nach dem Einbau; wiederverwendbar und separat erhältlich.
• Regensensor (inklusive) – abnehmbar und durch einen externen Sensor des Gebäudemanagementsystems austauschbar.

Multimedia
Ein Produktvideo ist verfügbar, das Montage und Funktionsprüfung mit dem Test‑Kit ZZZ 275 demonstriert.

caractéristiques / spécifications techniques

• Versorgungsspannung: 230 V (Produktfamilie elektrisch, kabelgebunden)
• Anschlusskabel: 6‑adriges Kabel (Anschluss von Fenster und Rollladen möglich)
• Leitungen: 2 Leitungen für Fenster (Öffnen/Schließen), 2 Leitungen für Rollladen (Hoch/Runter)
• Regensensor: integriert (optionale Nutzung eines externen Sensors möglich)
• Aufpreisangabe: 400 € netto Aufpreis im Vergleich zum manuellen Schwingfenster (indikativ)
• Test‑Kit: ZZZ 275 für Funktionsprüfung (wiederverwendbar)
• Montage: Fenstermontage wie bei manuellen Fenstern; Rollladen wird am Fenstermotor angeschlossen
• Steuerung: Jedes Produkt benötigt eigenen Schalter bzw. Steuerkanal
