Übersicht
Diese Seite beschreibt verschiedene VELUX Spezial-Dachfenster für besondere Anforderungen wie Wohn- und Ausstiegsfunktionen, Türfunktionen sowie Rauch- und Wärmeabzug. Die Produkte sind in unterschiedlichen Werkstoffen (Kunststoff oder Holz) und mit verschiedenen Öffnungs- und Ausstiegsfunktionen erhältlich.

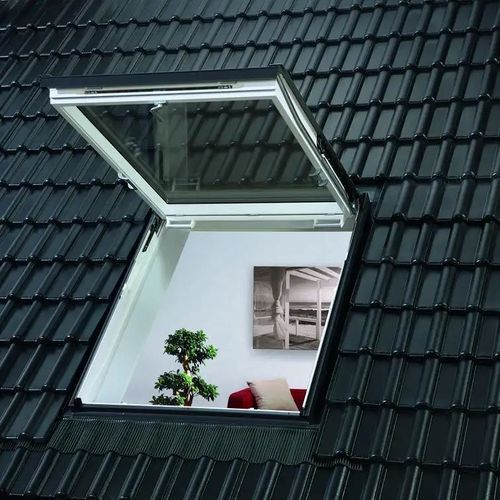

GTU - Wohn- und Ausstiegsfenster mit Klapp-Schwing-Funktion, aus Kunststoff
Das GTU Wohn- und Ausstiegsfenster mit Klapp-Schwing-Funktion kann als Notausstieg genutzt werden. Der Fensterflügel lässt sich stufenlos bis zu 45° öffnen; in Notsituationen ist ein Weiteröffnen bis 67° möglich, sodass eine schnelle Ein- und Ausstiegsmöglichkeit entsteht. Bedient wird das Fenster unten mit einem Griff am Flügel-Unterteil. Zur staub- und insektenfreien Lüftung ist eine Lüftungsklappe mit Luftfilter integriert. Zur einfachen Reinigung kann das Fenster wie ein Schwingfenster bedient werden. Rahmen, Flügel und Lüftungsklappe bestehen aus einem Holzkern, der nahtlos mit Polyurethan umgossen ist; die Oberfläche ist mit einem hochwertigen 2-Komponenten-Lack versehen. Die Außenabdeckung ist aus Metall und wartungsfrei. Das Fenster ist mit verschiedenen Isolierverglasungen erhältlich.
Produktvorteile

• Öffnungswinkel: 67°
• Ausstiegsöffnung für Größen:
  • MK08: 70 x 120 cm
  • SK08: 106 x 120 cm
  • SK10: 106 x 140 cm
• SK08 und SK10 erfüllen die Anforderungen einer Notausstiegsfunktion (Betätigung mittels Handgriff)

GTL - Wohn- und Ausstiegsfenster mit Klapp-Schwing-Funktion, aus Holz
Das GTL ist die Holzvariante des Wohn- und Ausstiegsfensters mit identischen Funktionen: stufenlos bis 45° und bei Bedarf bis 67° öffnend für Notausstiege. Bedient wird das Fenster unten mit einem Griff; eine Lüftungsklappe mit Luftfilter ermöglicht staub- und insektenfreie Lüftung bei geschlossenem Fenster. Blendrahmen und Flügel bestehen aus massiven Kiefernholz, Oberfläche mit lösungsmittelfreiem Lack beschichtet. Außenabdeckung aus Metall, wartungsfrei. Verfügbar mit verschiedenen Isolierverglasungen.
Produktvorteile

• Öffnungswinkel: 67°
• Ausstiegsöffnung für Größen:
  • MK08: 70 x 120 cm
  • SK08: 106 x 120 cm
  • SK10: 106 x 140 cm
• SK08 und SK10 erfüllen die Anforderungen einer Notausstiegsfunktion (Betätigung mittels Handgriff)

GXU - Wohn- und Ausstiegsfenster mit Türfunktion, aus Kunststoff
Das GXU besitzt eine seitliche Aufhängung und kann als Handwerkerausstieg genutzt werden. Es wird mit einem Griff in der Mitte des Flügel-Seitenteils bedient; der Flügel kann je nach Anforderungen links oder rechts angeschlagen werden. Lüftungsklappe mit Luftfilter für staub- und insektenfreie Lüftung bei geschlossenem Fenster. Rahmen, Flügel und Lüftungsklappe bestehen aus Holzkern, umgossen mit Polyurethan; abschließender 2-Komponenten-Lack sorgt für hochwertige Oberfläche. Außenabdeckung aus Metall, wartungsfrei. Erhältlich mit verschiedenen Isolierverglasungen.
Produktvorteile

• Einfache Öffnung bis 90° durch seitlich am Flügel montierten Fenstergriff
• Türanschlag (von außen gesehen): bei Lieferung DIN rechts, beim Einbau leicht auf DIN links umsetzbar
• Lüftungsklappe mit Luftfilter
• Kindersicherung nachrüstbar durch abschließbaren Handgriff (Zubehör)
• Durchstiegsöffnung für Größen:
  • CK04: ca. 40 x 90 cm
  • CK06: ca. 40 x 110 cm
  • FK06: ca. 51 x 110 cm

GXLA / GXLB - Wohn- und Ausstiegsfenster mit Türfunktion, aus Holz
Holzvarianten der GXL-Reihe mit seitlicher Aufhängung, geeignet als Handwerkerausstieg. Bedient wird das Fenster mit einem Griff in der Mitte des Flügel-Seitenteils. Blendrahmen und Flügel aus massivem Kiefernholz, Oberfläche mit lösungsmittelfreiem Lack. Außenabdeckung aus Metall, wartungsfrei. Verschiedene Isolierverglasungen verfügbar.
Produktvorteile

• Einfache Öffnung bis 90° durch seitlich montierten Fenstergriff
• Türanschlag: GXLA bei Lieferung DIN links, GXLB bei Lieferung DIN rechts (jeweils von außen gesehen)
• Lüftungsklappe mit Luftfilter
• Kindersicherung nachrüstbar durch abschließbaren Handgriff (Zubehör)
• Durchstiegsöffnung: FK06: ca. 51 x 110 cm

GGU / GGL - Rauchabzugsfenster (40D) aus Kunststoff bzw. Holz
GGU (Kunststoff) und GGL (Kiefernholz) sind elektrische Schwingfenster mit Rauchabzugsfunktion, entsprechend DIN EN 12101-2 (CE-Kennzeichen). Sie basieren auf dem äußeren Design anderer VELUX Dachfenster. Blendrahmen, Flügel und Lüftungsklappe bestehen aus Polyurethan oder schichtverleimtem Kiefernholz; die Außenseite ist mit Metall verkleidet. Rauchabzugsfenster öffnen automatisch bei Raucherkennung, um Rauch und überschüssige Hitze abzuleiten. Zur Aktivierung der Rauchabzugsfunktion ist eine zusätzliche Steuereinheit erforderlich. Eine tägliche Komfortlüftung ist per separatem Lüftungstaster möglich (nicht im Lieferumfang).
Einsatzempfehlung

• Für innen liegende notwendige Treppenräume
• Für Treppenhäuser, in denen an der obersten Stelle eine Öffnung zur Rauchableitung mit freiem geometrischen Querschnitt von mindestens 1 m² erforderlich ist
• Bewährte Einbautechnik
• Einfacher Einbau durch vormontierten Motor
• Planungsflexibilität durch 9 Fenstergrößen und 2 Scheibenvarianten

GGU SD0040 / GGL SD0040 - Rauch- und Wärmeabzugsfenster
Varianten der Rauchabzugsfenster für erhöhte Ansprüche an die aerodynamische Öffnungsfläche. Zusätzliche Windableitbleche an Innenseite des Flügels und Außenseite des Blendrahmens (je nach Variante). Zur Aktivierung der Funktion wird eine separate Steuereinheit benötigt. Komfortlüftung per Lüftungstaster möglich (nicht im Lieferumfang).

Charakteristika / Spezifikationen technische

• Hersteller: VELUX
• Öffnungswinkel Wohn- und Ausstiegsfenster (GTU/GTL): bis 67° (stufenlos bis 45°, in Notfall bis 67°)
• Materialien: Kunststoff (Polyurethan-ummantelt mit Holzkern), massives Kiefernholz (klar oder weiß lackiert), Außenabdeckung Metall (wartungsfrei)
• Lüftung: Lüftungsklappe mit Luftfilter für staub- und insektenfreie Lüftung bei geschlossenem Fenster
• Reinigung: Reinigung der Außenscheibe durch Schwingfunktion möglich
• Oberfläche: hochwertiger 2-Komponenten-Lack bei Kunststoff-Variante bzw. lösungsmittelfreier Lack bei Holz
• Rauch-/Wärmeabzug: GGU / GGL gemäß DIN EN 12101-2 (CE); GGU SD0040 / GGL SD0040 für erhöhte aerodynamische Öffnungsflächen
• Motor: Rauchabzugsfenster mit vormontiertem Motor; zur Aktivierung ist eine separate Steuereinheit erforderlich
• Planungsoptionen: verschiedene Fenstergrößen und Isolierverglasungen, je nach Modell bis zu 9 Größen
• Beispielgrößen Ausstiegs-/Durchstiegsöffnungen: MK08 70 x 120 cm; SK08 106 x 120 cm; SK10 106 x 140 cm; CK04 ca. 40 x 90 cm; CK06 ca. 40 x 110 cm; FK06 ca. 51 x 110 cm
• Türfunktion (GXU/GXL): seitliche Aufhängung, Öffnung bis 90°, Türanschlag bei Lieferung je nach Variante (DIN rechts / DIN links)
