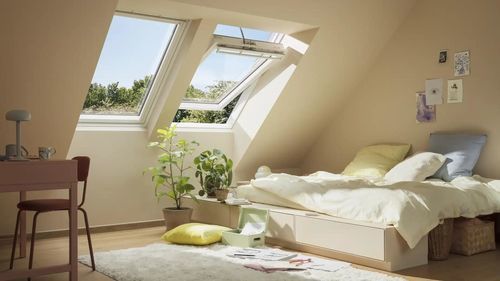

Holz-Dachfenster GGL/GGU -22

Schwingmit Doppelverglasungeinflügelig

Produktname
Elektrisches 230 V Schwingfenster

Kurzbeschreibung
Elektrisches Schwingfenster für die kabelgebundene 230 V Integration. Regensensor serienmäßig; konzipiert für eine einfache Integration in Gebäudemanagementsysteme. Fenster und Rollladen können über ein mehradriges Steuerkabel angeschlossen werden. Eine PDF mit verfügbaren Varianten und Größen ist erhältlich.

Vorteile für Ihre Kunden

• Nur 400 € netto Aufpreis gegenüber dem manuellen Schwingfenster
• Regensensor inklusive (Austausch oder Integration mit Fremdsystemen möglich)
• Einfache Integration in Gebäudemanagementsysteme
• Anschluss von Fenster und Rollladen über ein 6‑adriges Steuerkabel (jeweils 2 Leiter pro Gerät)
• Einfache Fenstermontage; Rollladen wird direkt an den Fenstermotor angeschlossen
• Einfache Funktionsprüfung mit dem wiederverwendbaren Test‑Kit ZZZ 275

Verfügbare Varianten und Größen
Eine PDF‑Übersicht listet alle verfügbaren Varianten und Größen des elektrischen Schwingfensters und fasst die Produktvorteile kompakt zusammen.

Schaltplan und Anschluss
Für das Fenster stehen zwei Leitungen zur Verfügung (Öffnen/Schließen) und für den Rollladen zwei Leitungen (Hoch/Runter). Jede Leitung ist farblich gekennzeichnet, wie auf dem Typenschild und im Schaltplan angegeben.
Die Funktion des Eingangs wird durch die anliegende 230‑V‑Zuleitung definiert. Ist nur das Fenster mit 230 V versorgt, reagiert ausschließlich das Fenster auf die Steuersignale.
Sind Fenster und Rollladen gleichzeitig angeschlossen, reagieren beide Produkte entsprechend auf die Befehle über das Steuerkabel. Jedes Produkt muss an einen eigenen Schalter angeschlossen werden.

Test‑Kit und Zubehör
Zum Prüfen der Funktionalität nach dem Einbau ist das wiederverwendbare Test‑Kit ZZZ 275 verfügbar. Für die Installation an einem neu eingebauten manuellen Schwingfenster, wenn ein elektrischer Rollladen mit 230 V betrieben werden soll, ist das Netzteil KLC 230 erforderlich (verfügbar ab Größe FK).

FAQ

• Kann ich einen elektrischen Rollladen an das elektrische 230 V Dachfenster anschließen? Grundsätzlich wird nicht empfohlen, elektrische Rollläden an 230 V Fenster anzuschließen, da sie nicht dafür ausgelegt sind, Steuerbefehle über das Kabel zu empfangen. Das Fenster verfügt über elektrische Halterungen, sodass der Rollladen ausschließlich über den mitgelieferten Wandschalter und nicht über eine 230‑V‑Integration betrieben werden kann.
• Wie schließe ich einen Rollladen an das elektrische 230 V Dachfenster an? Bei elektrischen 230 V GGL/GGU Fenstern wird der Rollladen in der Anschlussdose mit den beiden Rollladenleitungen verbunden. Die Stromversorgung erfolgt über das Netzkabel des Fensters, das den Rollladen über das integrierte Netzteil mit Energie versorgt.
• Muss ich den originalen Regensensor verwenden oder kann ich einen Sensor eines Drittanbieters nutzen? Es wird empfohlen, den originalen Regensensor zu verwenden. Es ist jedoch möglich, den vorhandenen Sensor zu entfernen und stattdessen einen Regensensor eines externen Gebäudemanagementsystems zu installieren.
• Wie schließe ich einen elektrischen Rollladen an einem manuellen Schwingfenster (GGL/GGU) mit 230 V an? Für die Installation an einem neu eingebauten manuellen Schwingfenster wird das Netzteil KLC 230 benötigt. Dieses Netzteil wird in das Fenster eingebaut und stellt eine 230‑V‑Versorgung für einen elektrischen Rollladen bereit (verfügbar ab Größe FK).
• Wie kann der Kunde Dachfenster und Rollladen an einen herkömmlichen Schalter anschließen? Fenster und Außenrollladen verfügen jeweils über zwei Drähte, die an ein Relais in einem Schalter angeschlossen werden müssen (ein Schalter pro Produkt). Unbenutzte Leitungen sind fachgerecht abzuklemmen.
• Kann das Dachfenster auch bei Regen geöffnet werden? Ja. Die Überbrückungsfunktion des Regensensors bleibt bei Anschluss an einen externen Schalter erhalten: Innerhalb von 3 Sekunden zweimal die Taste Fenster öffnen drücken, dann bleibt das Fenster 15 Minuten lang halb geöffnet.

Technische Daten

• Preisaufschlag: 400 € netto gegenüber dem manuellen Schwingfenster
• Versorgung: 230 V (Produkt für kabelgebundene 230 V Integration konzipiert)
• Regensensor: serienmäßig inklusive; Austausch oder Integration mit Fremdsystemen möglich
• Anschluss: 6‑adriges Steuerkabel für Fenster und Rollladen (jeweils 2 Leiter pro Gerät)
• Schaltplan: farblich gekennzeichnete Leiter; jedes Produkt benötigt einen eigenen Schalter
• Test‑Kit: ZZZ 275 für Funktionsprüfung nach Einbau (wiederverwendbar)
• Netzteil für manuelle Fenster: KLC 230 erforderlich, wenn ein elektrischer Rollladen an ein manuelles Schwingfenster angeschlossen werden soll (verfügbar ab Größe FK)
