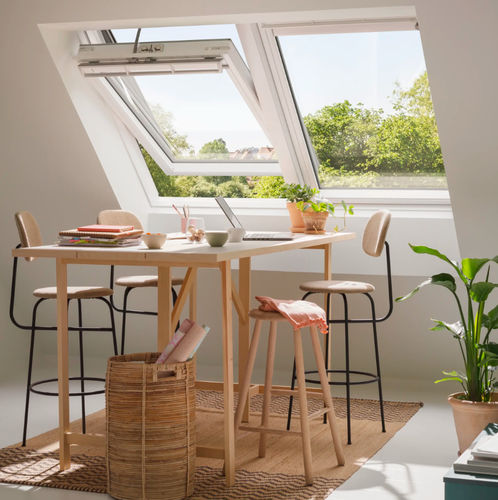

Metallfenster KLC 230 EU

Balgeinflügeligzweiflügelig

Produktbeschreibung
Das elektrische 230 V Schwingfenster von VELUX bietet eine kabelgebundene 230‑V‑Lösung für die elektrische Bedienung von Schwingfenstern und die integrierte Ansteuerung von Rollläden. Es ist für die kabelgebundene Integration in Hausautomationssysteme konzipiert und verfügt über elektrische Halterungen und Anschlussmöglichkeiten für Fenster und Rollladen.

Vorteile für Ihre Kunden

• Nur 400 € netto Aufpreis im Vergleich zum manuellen Schwingfenster (Aufpreisangabe auf Netto-Basis).
• Regensensor inklusive, der das Fenster bei Regen schützt.
• Einfache Integration in Hausautomationssysteme.
• Anschluss von Fenster und Rollladen über ein 6‑adriges Kabel (jeweils 2 Leitungen pro Fenster und pro Rollladen).

Vorteile für Sie

• Regensensor ist serienmäßig integriert (bei Bedarf kann ein Regensensor eines Drittanbieters verwendet werden).
• Einfacher Funktionstest mit dem wiederverwendbaren Test‑Kit ZZZ 275.
• Einfache Montage: Fenstermontage wie gewohnt, Rollladen wird direkt an den Fenstermotor angeschlossen.

Verfügbare Varianten und Größen
Es steht eine Übersicht aller verfügbaren Varianten und Größen des 230 V Schwingfensters in Form eines PDF‑Dokuments zur Verfügung (Zusammenfassung der Produktvorteile und Variantenbeschreibung ist vorhanden).

Schaltplan und elektrische Installation
Es stehen jeweils zwei Leitungen für das Fenster (Öffnen/Schließen) und zwei Leitungen für den Rollladen (Hoch/Runter) zur Verfügung. Jede Leitung ist farblich eindeutig gekennzeichnet, wie auf Typenschild/Etikett und im Schaltplan angegeben.

• Die Funktion des Eingangs wird über die anliegende 230‑V‑Zuleitung definiert: Wird nur das Fenster mit 230 V versorgt, reagiert ausschließlich dieses auf die Steuersignale.
• Sind Fenster und Rollladen gleichzeitig angeschlossen, reagieren beide Produkte entsprechend auf die Befehle über das Steuerkabel; jedes Produkt muss an einen eigenen Schalter angeschlossen werden.
• Fenster und Außenrollladen verfügen jeweils über zwei Drähte, die an ein Relais in einem Schalter angeschlossen werden müssen (ein Schalter pro Produkt). Unbenutzte Leitungen fachgerecht abklemmen.

Test‑Kit und Zubehör
Als Zubehör ist ein wiederverwendbares Test‑Kit (ZZZ 275) verfügbar, mit dem die Funktionsfähigkeit der 230 V Elektro‑Dachfenster für die kabelgebundene Integration nach dem Einbau geprüft werden kann. Für die Installation an einem neu eingebauten, manuell bedienbaren Schwingfenster ist optional das Netzteil KLC 230 verfügbar (ermöglicht 230‑V‑Anschluss; nur verwenden, wenn ein elektrischer Rollladen an einem manuellen Schwingfenster betrieben werden soll; verfügbar ab bestimmten Größenangaben).

FAQ – Ausgewählte Fragen & Antworten

• Kann ich ein elektrisches Rollo an das elektrische 230 V Dachfenster anschließen? — Es wird empfohlen, elektrische Rollos nicht direkt an 230 V Fenster anzuschließen, da sie nicht dafür ausgelegt sind, Steuerbefehle über das Kabel zu empfangen. Das Rollo wird über den mitgelieferten Wandschalter betrieben.
• Wie schließe ich einen Rollladen an das elektrische 230 V Dachfenster an? — Bei elektrischen 230 V Fenstern werden Rollläden über die Anschlussdose mit den beiden Rollladenleitungen verbunden; die Stromversorgung erfolgt über das Netzkabel des Fensters, welches den Rollladen über das integrierte Netzteil mit Energie versorgt.
• Muss der VELUX Regensensor verwendet werden oder kann ein Fremdsensor genutzt werden? — Die Nutzung des originalen VELUX Regensensors wird empfohlen; es ist jedoch möglich, den Sensor zu entfernen und einen Regensensor eines externen Gebäudemanagementsystems zu verwenden.
• Kann das Dachfenster auch bei Regen geöffnet werden? — Ja. Die Überbrückungsfunktion des Regensensors bleibt erhalten; durch zweimaliges Drücken der Taste „Fenster öffnen“ innerhalb von 3 Sekunden bleibt das Fenster 15 Minuten lang halb geöffnet.

Caractéristiques / spécifications techniques

• Produkt: Elektrisches Schwingfenster von VELUX (kabelgebundene 230‑V‑Lösung).
• Aufpreis gegenüber manuellem Schwingfenster: 400 € netto.
• Regensensor: serienmäßig inklusive (austauschbar durch Drittanbieterlösungen).
• Kabel/Anschluss: 6‑adriges Kabel für Anschluss von Fenster und Rollladen (jeweils 2 Leitungen pro Produkt).
• Leitungsfunktion: 2 Leitungen Fenster (Öffnen/Schließen), 2 Leitungen Rollladen (Hoch/Runter); farblich gekennzeichnet.
• Test‑Kit: ZZZ 275 (wiederverwendbar) für Funktionstest nach Einbau.
• Optionales Netzteil für manuelle Fenster: KLC 230 (für Betrieb eines elektrischen Rollladens an manuellem Schwingfenster; Verfügbarkeit abhängig von Fenstergröße).
• Integration: Geeignet zur Integration in Hausautomationssysteme; Steuersignale und Anschlusskonzept für Fenster und Rollladen sind vorgesehen.
