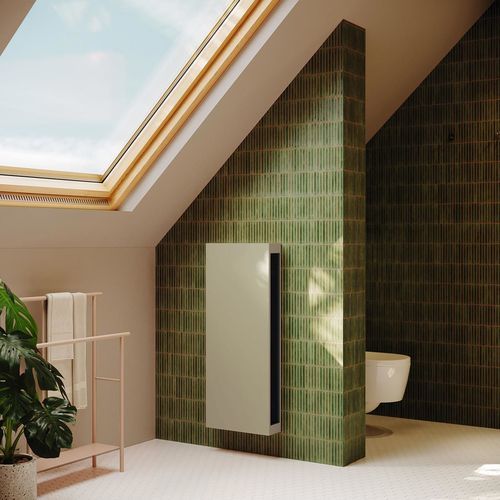

Heißwasserkonvektor VERTILINA HYBRID

0...500 wmoderngalvanisiertem Stahl

Kurzbeschreibung
Vertilina Hybrid ist die vielseitige vertikale Lösung von Jaga für energieeffiziente Kühlung und Heizung mit Niedertemperatur-Wasser. Dank hoher Effizienz sorgt dieses kompakte Gerät ganzjährig für schnellen und angenehmen Komfort. Das schlanke vertikale Design ermöglicht eine Montage mit geringer Wandfläche und eignet sich besonders, wenn Platz knapp ist. Vertilina Hybrid verbindet schnelle Installation mit zuverlässiger Leistung in einem kompakten, effizienten und sicheren Abgabesystem.

Vorteile

• Platzvorteil durch schlankes vertikales Design
  Mit einer Nennbreite von nur 41 cm bleibt mehr Raum im Innenraum.
• Passt sich mühelos jedem Innenraumkonzept an
  Erhältlich in 11 Höhen und in allen Jaga Design-Farben.
• Kühlen und Heizen mit einem System
  Kondensationsfreie Kühlung kombiniert mit effizienter Niedertemperatur-Wasserheizung.
• Bewährte Technik mit langer Lebensdauer
  Der Low-H2O-Wärmetauscher gewährleistet schnelle Reaktionszeiten und hohe Effizienz; 30 Jahre Garantie.

Leistungsangaben
Typ | Höhe (H) [cm] | Länge (L) [cm] | Position [1-2-3] | Kondensationsfreie Kühlung (16/18/27) [Watts] | Heizen (35/30/20) [Watts] | Heizen (45/40/20) [Watts] | Heizen (50/45/20) [Watts] | Heizen (55/45/20) [Watts] | Schalldruckpegel [dB(A)] | Wasserinhalt (L) | Leistungsaufnahme [Watts] | Bestellcode
11 | 90 | 41 | 1 | 253 | 396 | 720 | 882 | 955 | 26,0 | 1,2 | 9,9 | VLAW 090 41 11 XXX 104 R DDD
11 | 90 | 41 | 2 | 273 | 438 | 796 | 975 | 1056 | 30,0 | 1,2 | 11,5 | VLAW 090 41 11 XXX 104 R DDD
11 | 90 | 41 | 3 | 293 | 491 | 891 | 1091 | 1182 | 34,8 | 1,2 | 12,3 | VLAW 090 41 11 XXX 104 R DDD
16 | 90 | 41 | 1 | 329 | 551 | 1000 | 1224 | 1327 | 26,0 | 1,8 | 9,0 | VLAW 090 41 16 XXX 104 R DDD
16 | 90 | 41 | 2 | 354 | 584 | 1061 | 1299 | 1408 | 30,0 | 1,8 | 9,8 | VLAW 090 41 16 XXX 104 R DDD
16 | 90 | 41 | 3 | 372 | 604 | 1097 | 1343 | 1456 | 32,4 | 1,8 | 12,0 | VLAW 090 41 16 XXX 104 R DDD
11 | 100 | 41 | 1 | 292 | 456 | 828 | 1013 | 1098 | 26,0 | 1,3 | 11,1 | VLAW 100 41 11 XXX 104 R DDD
11 | 100 | 41 | 2 | 315 | 502 | 913 | 1117 | 1211 | 30,0 | 1,3 | 12,7 | VLAW 100 41 11 XXX 104 R DDD
11 | 100 | 41 | 3 | 342 | 572 | 1040 | 1273 | 1380 | 35,5 | 1,3 | 14,4 | VLAW 100 41 11 XXX 104 R DDD
16 | 100 | 41 | 1 | 376 | 630 | 1144 | 1401 | 1518 | 26,0 | 2,0 | 10,6 | VLAW 100 41 16 XXX 104 R DDD

Standardlieferung

• Vollständig vormontierter vertikaler Heizkörper mit 1,25 mm elektrolytisch verzinkter Stahlverkleidung und sechseckigen Seitenperforationen für Zu- und Abluft. Leicht an der Rückwand zu montieren.
• Rückwand mit Befestigungspunkten in Sendzimir-verzinktem Stahl.
• Low-H2O-Wärmetauscher mit 1/2'' Entlüfter und 1/2'' Ablassstopfen.
• 230 VAC Anschluss mit wasserdichtem Kabelverschraubung (IP68).
• Belüftungsschiene, Versorgung und Steuerung optional integriert.
• Vollständig unsichtbare Anschlussführung möglich; Verlängerungsrohre für die Verbindung unter der Verkleidung sind serienmäßig enthalten.
• Der Konvektor wird nicht mit einer Kondensationsüberwachung geliefert; eine Erkennung ist bei Bedarf in der Anlage zu integrieren.

Eigenschaften / technische Daten

• Kompaktes vertikales Design — Nennbreite 41 cm.
• Erhältlich in mehreren Höhen (z. B. 11 und 16 in den dargestellten Ausführungen).
• Doppelfunktion: kondensationsfreie Kühlung und Niedertemperatur-Wasserheizung.
• Low-H2O-Wärmetauscher für schnelle Reaktion und hohe Effizienz; 30 Jahre Garantie.
• Wasserinhalt variiert je nach Modell (z. B. ca. 1,2 L bis 2,0 L je nach Höhe).
• Niedrige Geräuschpegel (ca. 26–35 dB(A) je nach Konfiguration und Position).
• Elektrische Leistungsaufnahme im ventilatorgestützten Betrieb in der Emissionstabelle angegeben (Werte in Watt für jede Konfiguration).
• Verkleidung aus 1,25 mm verzinktem Stahl; Rückwand Sendzimir.
• 230 VAC Versorgung, IP68-Kabelverschraubung geliefert.
• Diskrete/unsichtbare Anschlussführung möglich; Verlängerungsrohre serienmäßig.
