Elektrischer Konvektor HYBRID ACO

HeißwassermodernMetall

Produktübersicht

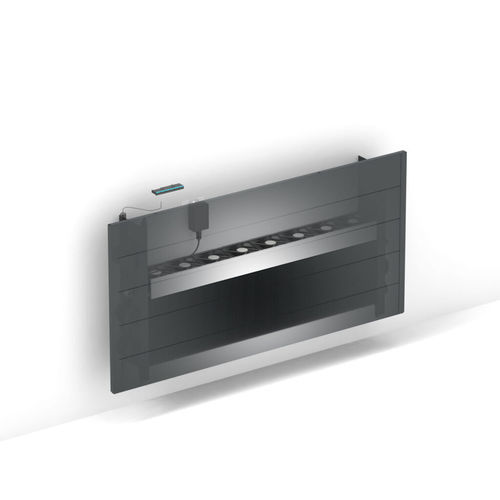

Das Wandeinbau-Hybridheizgerät Jaga ACO ist eine eingebaute Einheit, die energieeffiziente Niedertemperaturheizung und nichtkondensierende Kühlung kombiniert. Der Low‑H2O-Wärmetauscher ist für den Einsatz mit niedrigen Wassertemperaturen ausgelegt und verbessert die saisonale Effizienz von Wärmepumpen.

Hauptvorteile

• Effiziente Beheizung bei niedrigen Vorlauftemperaturen dank Low‑H2O-Wärmetauscher
• Nichtkondensierende Kühlung in Kombination mit Wärmepumpen, die Kühlwasser liefern
• Steigert die saisonale Leistungszahl von Wärmepumpenanlagen
• Ermöglicht Brennwertkesseln ein effizienteres Arbeiten bei niedrigeren Temperaturen
• Entwickelt von den Erfindern der Niedertemperatur-Heizkörpertechnik

Automatischer Betrieb & Modi
Das eingebaute Hybridgerät verwendet integrierte Raum- und Wassertemperatursensoren, um automatisch zwischen Heizen und nichtkondensierender Kühlung zu wechseln. Der Standardmodus ACO (Auto-Change-Over) bietet drei Betriebsstufen:

• Schlafzimmer-Stellung — max. 26 dB(A)
• Komfort-Stellung — max. 30 dB(A)
• Maximale Stellung — für schnelle Beheizung oder Kühlung

Breeze-Funktion

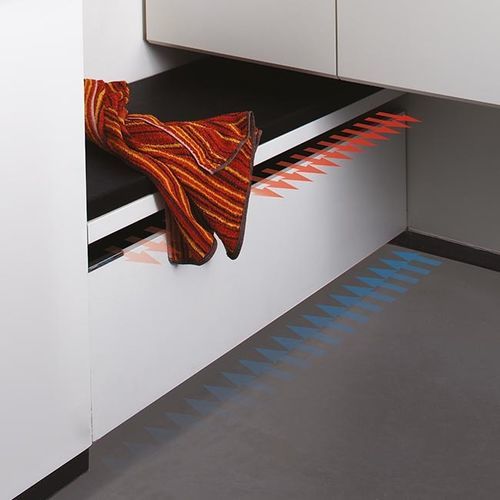

Vom Ventilator erzeugter Luftstrom (Breeze) sorgt für Komfort, ohne kaltes Wasser zu benötigen.

Betriebsarten Übersicht

• Heizen
• Kühlen (nichtkondensierend)
• Breeze (nur Ventilator)

Leistungen (Auswahltabelle)
Tabellenspalten: Höhe [cm] ; Länge [cm] ; Typ ; Stellung ; Heizen 75/65/20 [W] ; Heizen 55/45/20 [W] ; Heizen 45/35/20 [W] ; Heizen 35/30/20 [W] ; Leichte Kühlung 16/18/27 (50% r.F.) [W] ; Schalldruck dB(A) ; Elektrische Leistungsaufnahme [W] ; Luftvolumenstrom [m3/h] ; Bestellcode
Beispiele: BIWW 020 060 10 ACO ; BIWW 020 070 10 ACO ; BIWW 020 080 10 ACO ; BIWW 020 100 10 ACO ; BIWW 020 140 10 ACO

Standardlieferumfang (Grobangabe)

• Flach verpackt in zwei Paketen für einfache Handhabung; leicht und von einer Person installierbar
• Low‑H2O-Wärmetauscher mit Wandhalterungen und Befestigungsset
• Entlüftungsbogen 1/8" und Ablassstopfen 1/2"
• Trennwand dunkelgrau lackiert (nicht als Abschlussgehäuse vorgesehen)
• Einfach zu installierende Lüftereinheit mit Bedienelementen und 24 VDC-Versorgung
• Hinweis: Das Gerät ist nicht mit einer Kondensationsüberwachung ausgestattet; die Kondensationsüberwachung muss in die Installation integriert werden (für Kühlung erforderlich)

Abmessungen & Installation
Produkt ist in mehreren Höhen und Längen erhältlich (siehe Auswahltabelle). Maßzeichnungen für die Wandeinbau-Montage geben Ausschnittsmaße und Einbauraum vor; für detaillierte Zeichnungen die Produktdokumentation heranziehen.

Eigenschaften / Technische Daten

• Funktionen: Heizen, nichtkondensierende Kühlung, Breeze-Ventilatorfunktion
• Auto-Change-Over: ACO (automatisches Umschalten zwischen Heizen und Kühlen)
• Betriebsstellungen: Schlafzimmer / Komfort / Maximum
• Akustische Leistung: Schlafzimmer-Modus bis 26 dB(A), Komfort bis 30 dB(A) (Messbedingungen beachten)
• Ventilator & Steuerung: integrierte Lüftereinheit mit Bedienelementen und 24 VDC-Versorgung
• Wärmetauscher: Low‑H2O-Design für effizienten Betrieb bei niedrigen Temperaturen
• Kühlkompatibilität: nichtkondensierende Kühlung mit Wärmepumpen, die Kühlwasser liefern; Kondensationsüberwachung ist installationsseitig bereitzustellen
• Anschlüsse: Standardanschlüsse mit optionalen Jaga Anschluss­sätzen
• Garantie: Hersteller­garantieinformationen in der Produktdokumentation verfügbar
