Heißwasserkonvektor LINEA PLUS HYBRID

modernMetallweiß

Produktübersicht
Ein Jaga-Klassiker mit unauffälligem, flachem Design, perforierter Frontblende und glatter Frontplatte, ergänzt durch Hybrid-Technologie zur Leistungsoptimierung. Ganzjähriger Komfort mit einem Konvektor, der im Sommer kühlt und im Winter heizt. Entwickelt für nahtlose Integration in moderne Innenräume.

Hauptmerkmale

• Flacher Konvektor mit perforierter Frontblende und glatter Frontplatte
• Hybrid-Technologie: kombinierte Heiz- und Kühlfunktion
• Low-H2O-Wärmeübertrager mit schmutz- und staubabweisender Beschichtung (graphitgrau)
• Verfügbar mit verschiedenen Steuerungssystemen: JAGA ACO (D09), JAGA BMS 0-10V (D03), JAGA TPT (D01)
• Ventilatoreinheit geliefert mit Bedienung, Steuerung und 24 V DC Versorgung

JAGA ACO (D09)

• Ventilatorstufe manuell in 3 Stufen über das Bedienfeld auswählbar.
• Wenn Wassertemperatur < 24°C und die Luft wärmer als der Wärmeübertrager ist, starten die Ventilatoren und das Gerät kühlt den Bereich.
• Wenn Wassertemperatur > 28°C und die Luft kälter als das Wasser ist, starten die Ventilatoren und das Gerät heizt den Bereich.
• Das Gerät wechselt automatisch zwischen Heizen, Kühlen und Standby-Modus.

JAGA BMS 0-10V CONTROL (D03)

• Ventilatorgeschwindigkeit wird durch ein externes 0-10V (DC) Signal eines Thermostats, einer Gebäudeautomation oder eines Gebäudemanagementsystems gesteuert.
• Ventilatoren starten, wenn die Steuerspannung ≥ 1V und die Wassertemperatur > 28°C oder < 24°C ist; die Geschwindigkeit steigt proportional zur Steuerspannung (10V = max. Geschwindigkeit).
• Wenn mit einem thermoelektrischen Ventilantrieb verbunden, öffnet sich das Ventil, wenn die Steuerspannung > 1V ist.

JAGA TPT (D01)

• Ventilatorgeschwindigkeit wird automatisch anhand der voreingestellten Komforttemperatur über Fingertip-Bedienelemente gesteuert; ermöglicht sehr leisen Betrieb, sobald die Komforttemperatur erreicht ist.
• Wenn mit einem thermoelektrischen Ventilantrieb verbunden, fungiert die Einheit als Raumthermostat und schaltet die Wasserzufuhr ein/aus basierend auf der Raumtemperaturmessung.
• Wenn die Raumtemperatur von einem anderen System geregelt wird, das den Wasserfluss aktiviert/deaktiviert, kann TPT nur zur Modulation der Ventilatorunterstützung verwendet werden.
• Ventilatoren starten zum Kühlen, wenn das Wasser des Wärmeübertragers < 24°C ist; Ventilatoren starten zum Heizen, wenn das Wasser > 28°C ist.

Standardlieferumfang (Zusammenfassung)

• Low-H2O-Wärmeübertrager mit staubabweisender Beschichtung (graphitgrau)
• Wandhalter und Montagesatz
• Schräger Luftauslass (Standard und Höhe 020) oder verlängerter 1/8" Luftauslass (twin) und 1/2" Ablasshahn
• Teilweise vormontiertes Gehäuse für unteren linken oder unteren rechten Anschluss
• Einfach zu montierende Ventilatoreinheit mit Bedienung, Steuerung und 24 V DC Versorgung

Zusammensetzung des Bestellcodes
Der Bestellcode setzt sich aus Teilen zusammen, die Produkt, Höhe, Länge, Typ, Gehäusefarbe und Steuerungssystem identifizieren. Beispielstruktur (Teile): LINW / height (z.B. 035) / length (z.B. 050) / type (z.B. 11) / case colour (XXX) / control system (DDD).

Leistungsdaten (Auszug Tabelle)
Überschrift: Height [cm] | Length [cm] | Type | Position | Light Cooling (16/18/27°C) [Watts] | Heating (35/30/20°C) [Watts] | Heating (45/40/20°C) [Watts] | Heating (50/45/20°C) [Watts] | Heating (55/45/20°C) [Watts] | Sound Pressure Level [dB(A)] | Power consumption [Watts] | Water Volume [l] | Ordercode

Zeilen (Beispiele):
35 | 50 | 11 | 1 | 148 | 190 | 366 | 457 | 499 | 26,0 | 3,6 | 3,0 | LINW 035 050 11 XXX DDD
35 | 60 | 11 | 1 | 191 | 246 | 474 | 592 | 647 | 26,0 | 4,8 | 4,0 | LINW 035 060 11 XXX DDD
35 | 70 | 11 | 1 | 234 | 301 | 580 | 724 | 791 | 26,0 | 5,5 | 5,0 | LINW 035 070 11 XXX DDD
35 | 80 | 11 | 1 | 276 | 355 | 684 | 854 | 933 | 26,0 | 6,3 | 5,0 | LINW 035 080 11 XXX DDD
35 | 90 | 11 | 1 | 317 | 408 | 786 | 982 | 1.072 | 26,0 | 6,7 | 6,0 | LINW 035 090 11 XXX DDD
35 | 100 | 11 | 1 | 358 | 460 | 887 | 1.107 | 1.210 | 26,0 | 7,8 | 7,0 | LINW 035 100 11 XXX DDD
35 | 110 | 11 | 1 | 401 | 516 | 995 | 1.242 | 1.357 | 26,0 | 8,4 | 7,0 | LINW 035 110 11 XXX DDD
35 | 120 | 11 | 1 | 437 | 562 | 1.084 | 1.354 | 1.479 | 26,0 | 8,9 | 8,0 | LINW 035 120 11 XXX DDD
35 | 140 | 11 | 1 | 515 | 662 | 1.277 | 1.595 | 1.743 | 26,0 | 10,1 | 9,0 | LINW 035 140 11 XXX DDD
(Die Produktseite enthält die vollständige Tabelle der Leistungsdaten für mehrere Höhen und Längen mit den entsprechenden Schallpegeln, Leistungsaufnahmen und Wasservolumina.)

Bilder / Galerie

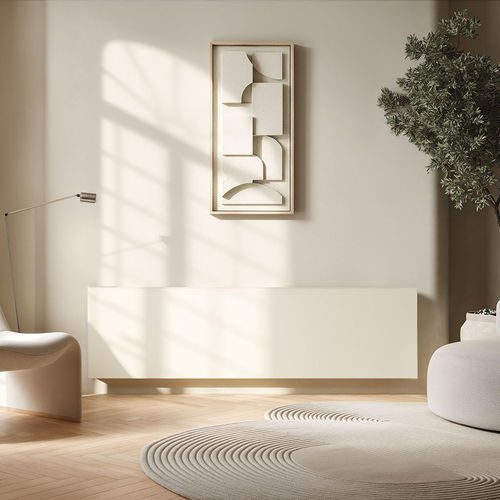

Packshot und mehrere Produktfotos, die Außenoberflächenoptionen und Installationsbeispiele zeigen, sind auf der Produktseite verfügbar.

Technische Daten / Spezifikationen

• Brand: Jaga
• Bezeichnung: Linea Plus Hybrid
• Wärmeübertrager: Low-H2O-Typ mit staubabweisender Beschichtung
• Aktivierungsschwelle Kühlung: Wassertemperatur < 24°C
• Aktivierungsschwelle Heizung: Wassertemperatur > 28°C
• Ventilatorversorgung: 24 V DC (integrierte Ventilatoreinheit)
• Verfügbare Steuerungssysteme: ACO (D09), BMS 0-10V (D03), TPT (D01)
• Standardlieferung umfasst Halterungen, Auslässe, Ablasshahn und teilweise vormontiertes Gehäuse
• Akustik: Beispiel-Schalldruckpegel 26 dB(A) für viele Konfigurationen (variiert je nach Modellgröße)
• Wasservolumen und Leistungsaufnahme variieren je nach Größe (Beispiele im Leistungsdaten-Tableau)
