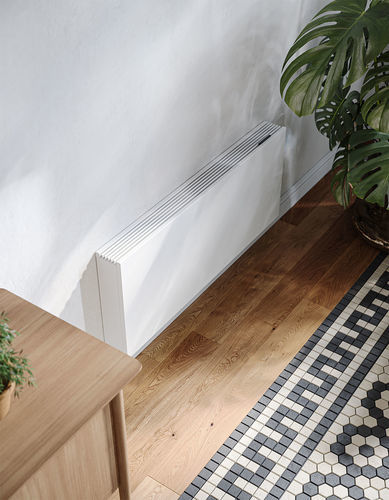

Heißwasser-Heizkörper Strada Hybrid MM

MetallMessingwandmontiert

Produktübersicht
Strada Hybrid MM ist ein Niedertemperatur-Wärmepumpenheizkörper mit Zentralanschluss. Er wird als gebrauchsfertige, vollständig vormontierte Plug-&-Play-Einheit geliefert und umfasst verdeckte Absperrarmaturen sowie einen integrierten thermoelektrischen Antrieb mit Fingertouch-Steuerung. Die Einheit unterstützt Heizen und nicht kondensierende Kühlung und ist für hohe Leistung bei niedrigen Wassertemperaturen optimiert.

Hauptmerkmale

• Hybridtechnik für erhöhte Leistung bei niedrigen Wassertemperaturen
• Optimiert für Wärmepumpen (Heizen und nicht kondensierende Kühlung)
• Lieferung als vollständig vormontierte Einheit inklusive verdeckter Absperrarmaturen
• Unsichtbarer integrierter thermoelektrischer Antrieb mit Fingertouch-Bedienung
• Zentralanschluss vereinfacht die Installation (gleicher Anschluss unabhängig von Höhe, Länge oder Modell)
• Low-H2O-Wärmetauscher integriert mit Ventileinsatz
• Gebläseeinheit mit Bedienfeld, Steuerungssystem und 24 VDC Versorgung
• Vollautomatisches Steuerungssystem
• 30 Jahre Garantie (Herstellerangabe)

Standardlieferumfang

• Vollständig vormontiert mit dicht anliegendem Designergehäuse
• Low-H2O-Wärmetauscher mit Ventileinsatz, thermoelektrischem Antrieb und Entlüftungsventil
• Gebläseeinheit mit Bedienfeld, Steuerungssystem und 24 VDC Versorgung
• Thermostatische Regelung mit Touch-Bedienung im Temperaturmodus
• Euroconus-Anschlussblock für Wand- oder Bodenanschluss
• Hinweis: Das Gerät ist nicht mit einem Kondensationswächter ausgestattet; bei Kühlbetrieb muss ein Kondensationswächter in der Installation integriert werden

Zusammensetzung

• Hybridtechnologie-Baugruppe
• Low-H2O-Wärmetauscher
• Thermoelektrischer Stellmotor / Antrieb
• Ventil integriert im Messingverteiler
• H-block
• Zentralanschluss
• Gehäuse und Bedienfeld
• AC-Adapter / 24 VDC Versorgung

Anschlussblock-Optionen (Beispiele)

• Linke Zuleitung – zur Wand: Eurocone, H-block, Zweirohr / Einrohr — Code: SW
• Linke Zuleitung – zum Boden: Eurocone, H-block, Zweirohr / Einrohr — Code: SF
• Rechte Zuleitung – zur Wand: Eurocone, Crossflow H-block, 2-Rohr — Code: CW
• Rechte Zuleitung – zum Boden: Eurocone, Crossflow H-block, 2-Rohr — Code: CF
• 3/4" Eurocone-Muffencodes für Präzisionsmetallrohr: 112 (12/1), 114 (14/1), 115 (15/1), 116 (16/1), 118 (18/1)
• Synthetik- oder RPE/ALU-Muffencodes: 612 (12/2), 614 (14/2), 616 (16/2), 618 (18/2), 615 (15/2.5), 619 (16/1.5), 620 (20/2)

Leistungsdaten
Height [cm] | Length [cm] | Type [cm] | Speed | Light Cooling (16/18/27°C) [Watts] | Heating (35/30/20°C) [Watts] | Heating (55/45/20°C) [Watts] | Heating (75/65/20°C) [Watts] | Sound pressure [dB(A)] | Electric power consumption [Watt] | Ordering code
35 | 60 | 11 | 1 | 191 | 246 | 647 | 1142 | 26,0 | 4,8 | STRW 035 060 11 XXX MM D01 XX XXX
35 | 60 | 11 | 2 | 205 | 263 | 693 | 1223 | 30,0 | 5,5 | STRW 035 060 11 XXX MM D01 XX XXX
35 | 60 | 11 | 3 | 242 | 311 | 819 | 1447 | 40,0 | 7,2 | STRW 035 060 11 XXX MM D01 XX XXX
35 | 80 | 11 | 1 | 276 | 355 | 933 | 1648 | 26,0 | 6,0 | STRW 035 080 11 XXX MM D01 XX XXX
35 | 80 | 11 | 2 | 296 | 381 | 1002 | 1770 | 30,0 | 6,7 | STRW 035 080 11 XXX MM D01 XX XXX
35 | 80 | 11 | 3 | 358 | 460 | 1210 | 2136 | 41,8 | 9,0 | STRW 035 080 11 XXX MM D01 XX XXX
35 | 100 | 11 | 1 | 358 | 460 | 1210 | 2136 | 26,0 | 7,0 | STRW 035 100 11 XXX MM D01 XX XXX
35 | 100 | 11 | 2 | 385 | 495 | 1303 | 2301 | 30,0 | 7,7 | STRW 035 100 11 XXX MM D01 XX XXX
35 | 100 | 11 | 3 | 473 | 608 | 1600 | 2825 | 43,0 | 10,7 | STRW 035 100 11 XXX MM D01 XX XXX
35 | 120 | 11 | 1 | 437 | 562 | 1479 | 2612 | 26,0 | 8,7 | STRW 035 120 11 XXX MM D01 XX XXX

Dokumentation & Medien
Produktdokumentation (Handbücher, Broschüren, Auswahlinstrumente) und ein Installationsvideo sind vom Hersteller verfügbar. Die Produktseite listet herunterladbare Dokumente und ein Installationsvideo, das Einrichtung und Betrieb demonstriert.

Technische Daten

• Brand: Jaga
• Model / commercial name: Strada Hybrid MM
• Connection: Zentralanschluss
• Technology: Low-H2O-Hybridwärmetauscher + Gebläseeinheit
• Control: Integrierter thermoelektrischer Stellmotor mit Touch-Steuerung, vollautomatisches Regelungssystem
• Power supply: AC-Adapter / 24 VDC (Gebläse- und Elektroniksteuerung)
• Delivery state: Vormontierte Einheit inklusive verdeckter Absperrarmaturen und Euroconus-Anschlussblock
• Applications: Heizen und nicht kondensierende Kühlung, optimiert für Wärmepumpen
• Accessories / options: Handtuchhalter, Mikado-Gitter, mehrere Anschlussblock-Varianten (SW, SF, CW, CF), Muffencodes für verschiedene Rohr-Ø
• Acoustic & electrical data: Schalldruck und Leistungsaufnahme variieren nach Größe/Geschwindigkeit (siehe Leistungsdaten oben)
• Warranty: Herstellerangabe: 30 Jahre Garantie (Produktinformation)
