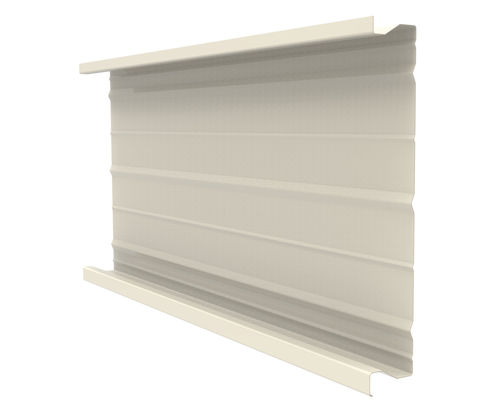

Paneel-Fassadenverkleidung JI 70-450

StahlBlechprofiliert

Beschreibung
Der JI 70-450 ist eine Stahlauflage/Trägerplatte für doppelschalige Verkleidungssysteme. Horizontal montiert bietet sie strukturelle Unterstützung der äußeren Schale und ermöglicht die effiziente Integration von Wärmedämmung in der Auflage. Sie ist kompatibel mit Abständen/Distanzhaltern zur Optimierung der Wärmeleistung und auf Anfrage in verschiedenen Längen und Konfigurationen erhältlich. Der JI 70-450 eignet sich für Bauprojekte, die Langzeitbeständigkeit und Anpassungsfähigkeit erfordern.

Abmessungen
Länge: Min. 1.000,0 mm / Max. 13.600,0 mm
Breite: Max. 450,0 mm

Dicke und Gewicht

• 0,75 mm : 8,5 kg/m²
• 0,88 mm : 9,98 kg/m²
• 1,00 mm : 11,34 kg/m²

Beschichtungen / Optionen

• Interiorcoating 912 (15 µ) — Grundbeschichtung für Innenanwendungen im Bauwesen
• Galva

Material
Stahl S320 GD

Normen
verzinkter Stahl: EN 10346:2015 - Toleranzen gemäß EN 10143:2006
Bandbeschichtung: EN 10169:2022
Geometrietoleranzen: EN 508-1:2021
Berechnungen: EN 1993-1-3:2006

Eigenschaften / technische Spezifikationen

• Handelsbezeichnung: JI 70-450
• Verwendung: Auflagen für Doppelwandverkleidung, horizontale Montage
• Funktion: Strukturelle Unterstützung der Außenverkleidung und Integration der Wärmedämmung
• Kompatibilität: Kompatibel mit Distanzhaltern zur Optimierung der Wärmeleistung
• Verfügbare Länge: 1.000,0 mm bis 13.600,0 mm (auf Anfrage)
• Maximale Breite: 450,0 mm
• Dicken und Massen: 0,75 mm = 8,5 kg/m²; 0,88 mm = 9,98 kg/m²; 1,00 mm = 11,34 kg/m²
• Material: Stahl S320 GD
• Erhältliche Beschichtungen: Interiorcoating 912 (15 µ), Galva
• Normen: EN 10346:2015, EN 10143:2006, EN 10169:2022, EN 508-1:2021, EN 1993-1-3:2006
