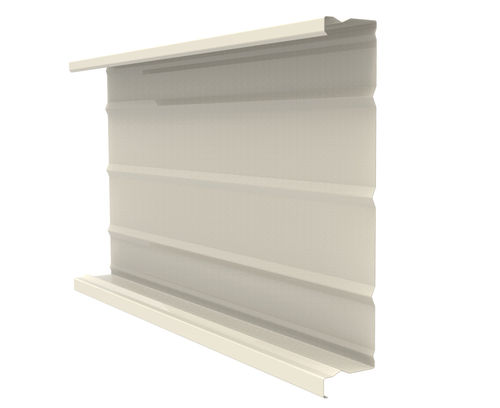

Paneel-Fassadenverkleidung JI 92-500

BlechprofiliertStehfalz

Übersicht
Das JI 92-500 ist eine Stahlplatte für Anwendungen im Bereich Doppelwand-Bekleidung. Bei horizontaler Montage bietet sie die erforderliche Unterstützung der Außenhaut und ermöglicht die Integration der Wärmedämmung innerhalb der Platte. Sie ist kompatibel mit Abstandhaltern zur Optimierung der thermischen Leistung und in verschiedenen Konfigurationen auf Anfrage erhältlich, Option S 350 GD möglich.

Hauptmerkmale

• Stahlplatte für Doppelwandbekleidung, horizontale Montage.
• Unterstützt die Außenhaut und ermöglicht die Integration der Dämmung innerhalb der Platte.
• Kompatibel mit Abstandhaltern zur Verbesserung der thermischen Leistung.
• In verschiedenen Konfigurationen auf Anfrage erhältlich; Option S 350 GD auf Anfrage.
• Ausgelegt für langzeitige Belastbarkeit und hohe Anpassungsfähigkeit in Bauprojekten.

Abmessungen
Länge: Min. 1000,0 mm / Max. 13600,0 mm
Breite: Max. 500,0 mm

Dicke und Gewicht
0,75 mm: 8,83 kg/m²
0,88 mm: 10,36 kg/m²
1,00 mm: 11,78 kg/m²

Materialien und Beschichtungen

• Material: Stahlblech S 320 GD (Option S 350 GD auf Anfrage; charakteristische Werte in Prüfberichtsanhängen).
• Verfügbare Beschichtungen: Innenbeschichtung (Interieurcoating 912 - 15 µ) nur für Innenanwendungen; verzinkt.

Anwendbare Normen

• Verzinkter Stahl: NF EN 10346:2015 - Toleranzen gemäß NF EN 10143:2006 - NF P34-310:2017.
• Bandbeschichtungen: NF EN 10169:2022 - NF P34-301:2017.
• Toleranzen und Empfehlungen: Fachliche Empfehlungen RAGE für Bekleidungen Juli 2014.
• Berechnungen und Prüfungen: Prüfungen gemäß NF P 34-503-1:2024, interpretiert nach Recom. Prof. RAGE 2014 (Wind Eurocode NF EN 1991-1-4+NA:2012) und Anhängen K, E und N für geänderte NV65-Regeln 2009.

Technische Daten / Spezifikationen

• Handelsreferenz: JI 92-500
• Verwendung: Platten für Doppelwandbekleidung (Außenhautträger, Dämmungsintegration)
• Länge: 1000,0 mm bis 13600,0 mm
• Breite: bis zu 500,0 mm
• Verfügbare Dicken und Gewichte: 0,75 mm (8,83 kg/m²), 0,88 mm (10,36 kg/m²), 1,00 mm (11,78 kg/m²)
• Material: Stahlblech S 320 GD (Option S 350 GD auf Anfrage)
• Beschichtungen: Interieurcoating 912 (15 µ) für Innenanwendungen; verzinkt
• Kompatibilität: ausgelegt zur Aufnahme von Abstandhaltern zur Optimierung der Wärmedämmung
• Prüfungen und Berechnungen: Konformität und Prüfberichte gemäß NF P 34-503-1:2024, RAGE 2014, Eurocode (NF EN 1991-1-4+NA:2012) und geänderten NV65-Regeln
