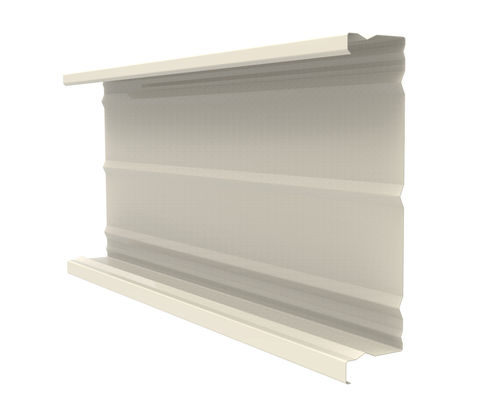

Paneel-Fassadenverkleidung JI 92-400

StahlStahlblechprofiliert

Beschreibung Der JI 92-400 ist eine Stahlauflage für Doppelwandverkleidungen und bietet strukturelle Stabilität sowie eine sichere Befestigung der Außenhaut. Die horizontale Montage ermöglicht die effiziente Integration von Wärmedämmung und optimiert die Gebäudeleistung. Kompatibel mit Abstandhaltern, um je nach Projektanforderung flexible Montageoptionen zu ermöglichen. Erhältlich in verschiedenen Längen und Ausführungen, eignet sich der JI 92-400 für industrielle, gewerbliche und architektonische Anwendungen.

Abmessungen
Länge: Min. 1000,0 mm / Max. 13600,0 mm
Breite: Max. 400,0 mm

Stärke und Gewicht
0,75 mm: 9,57 kg/m²
0,88 mm: 11,23 kg/m²
1 mm: 12,76 kg/m²

Material
Stahlblech S 320 GD. Stahlauflage in S 350 GD auf Anfrage verfügbar (charakteristische Werte in Prüfberichtsanhängen).

Beschichtungen / Coatings

• Interieurcoating 912 (15 µ) — Basisbeschichtung nur für Innenanwendungen im Bauwesen.
• Galva — Feuerverzinkung (referenzierte Farbe: Galva / #A5A5A5).

Normen

• VZ-Stahl: NF EN 10346:2015 - Toleranzen nach NF EN 10143:2006 - NF P34-310:2017
• Bandbeschichtung: NF EN 10169:2022 - NF P34-301:2017
• Toleranzen: RAGE-Fachempfehlungen für Verkleidungen, Juli 2014
• Berechnungen: Prüfungen nach NF P 34-503-1:2024 interpretiert gemäß RAGE-Fachempfehlungen 2014 (Anlagen für Wind Eurocode NF EN 1991-1-4+NA:2012 und Anlagen für Wind NV65-Regeln geändert 2009)

Anwendungen

• Doppelwandverkleidungen für industrielle, gewerbliche und architektonische Gebäude
• Horizontale Montage zur Integration der Wärmedämmung

Eigenschaften / Technische Daten

• Modell: JI 92-400
• Abmessungen: Länge 1000,0 mm — 13600,0 mm; Breite max. 400,0 mm
• Verfügbare Stärken: 0,75 mm; 0,88 mm; 1 mm
• Gewicht: 9,57 kg/m² (0,75 mm); 11,23 kg/m² (0,88 mm); 12,76 kg/m² (1 mm)
• Material: Stahlblech S 320 GD (Option S 350 GD auf Anfrage)
• Verfügbare Beschichtungen: Interieurcoating 912 (15 µ), Galva
• Kompatibilität: Abstandhalter
• Anwendungsbereiche: industriell, gewerblich, architektonisch
