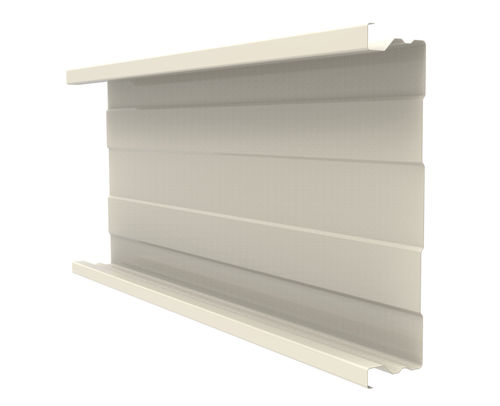

Paneel-Fassadenverkleidung JI 90-400

StahlBlechprofiliert

Beschreibung
Der JI 90-400 ist eine Stahlplatte, die als Innenlage für Doppelwand-Dächer und -Fassaden ausgelegt ist. Sie bietet strukturelle Stabilität und nimmt die Wärmedämmung innerhalb der Platte auf. Befestigungen sind in Nuten eingelassen, und die Platte trägt die Außenlage durch Befestigungen in den Wulstbereichen, die die Dämmung durchdringen. Sie ist mit thermischen Distanzhaltern kompatibel, um die Wärmeleistung zu optimieren, und lässt sich in ein komplettes Joris Ide System integrieren.

Abmessungen
Länge: Min. 1000,0 mm / Max. 13600,0 mm
Breite: Max. 400,0 mm

Dicke und Flächengewicht

• 0,75 mm: 9,57 kg/m²
• 0,88 mm: 11,23 kg/m²
• 1,00 mm: 12,76 kg/m²

Material
Stahl S320 GD

Beschichtungsoptionen

• Interieurcoating 912 (15 µ) — Basisbeschichtung nur für Innenanwendungen im Bauwesen
• Verzinkt

Normen und Empfehlungen
Verzinkter Stahl: NF EN 10346:2015 - Toleranzen gemäß NF EN 10143:2006 - NF P34-310:2017
Coil-Beschichtung: NF EN 10169:2022 - NF P34-301:2017
Toleranz: RAGE Professionelle Empfehlungen für Bekleidungen, Juli 2014
Berechnungen: Prüfungen nach NF P 34-503-1:2024 interpretiert gemäß Recom. Prof. RAGE 2014 Anhänge D, E und N für Wind Eurocode (NF EN 1991-1-4+NA:2012) und Anhänge K, E und N für Wind NV65-Regeln geändert 2009

Eigenschaften / technische Spezifikationen

• Handelsbezeichnung: JI 90-400
• Verwendung: Stahlplatte als Innenlage für Doppelwand-Dächer und -Fassaden
• Verfügbare Länge: Min. 1000,0 mm / Max. 13600,0 mm
• Maximale Breite: 400,0 mm
• Verfügbare Stärken und Flächengewicht: 0,75 mm = 9,57 kg/m²; 0,88 mm = 11,23 kg/m²; 1,00 mm = 12,76 kg/m²
• Material: Stahl S320 GD
• Beschichtungen: Interieurcoating 912 (15 µ); Verzinkt
• Kompatibilität: Befestigungen eingelassen in Nuten; Befestigungen durch die Dämmung in den Wulstbereichen; kompatibel mit thermischen Distanzhaltern
• Referenznormen: NF EN 10346:2015, NF EN 10169:2022, NF P34-310:2017, NF P34-301:2017 und RAGE-Empfehlungen (Juli 2014)
