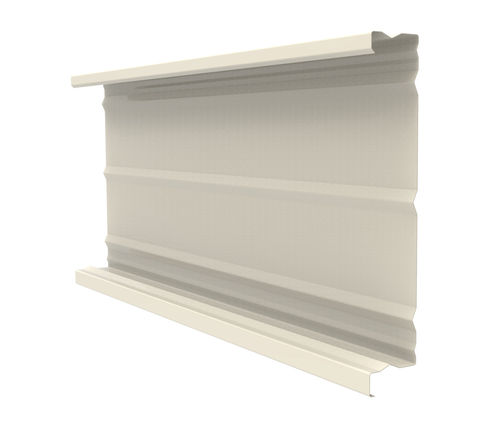

Paneel-Fassadenverkleidung JI 72-400

Blechprofiliertwärmeisoliert

Präsentation
Der JI 72-400 ist ein Stahlblech für Doppelwand-Bekleidungssysteme, das eine stabile Unterkonstruktion und optimierte Befestigung für die Außenhaut bietet. Es ist für die horizontale Montage vorgesehen und ermöglicht die Integration von Wärmedämmung. Kompatibel mit Abstandhaltern, bietet es flexible Montageoptionen je nach Projektanforderungen. Erhältlich in verschiedenen Längen, Dicken und Oberflächen eignet sich der JI 72-400 für industrielle, gewerbliche und architektonische Fassaden.

Abmessungen
Länge: Min. 1000,0 mm / Max. 13600,0 mm
Breite: Max. 400,0 mm

Dicke und Flächengewicht
0,75 mm: 8,9 kg/m²
0,88 mm: 10,45 kg/m²
1,00 mm: 11,87 kg/m²

Materialien
Material: Stahl S320 GD

Beschichtungen / Verfügbare Oberflächen

• Interieurcoating 912 (15 µ) — Grundbeschichtung nur für Innenanwendungen im Bauwesen.
• Galva

Normen / Referenzen
Verzinkter Stahl: NF EN 10346:2015 - Toleranzen nach NF EN 10143:2006 - NF P34-310:2017
Coil-Coating: NF EN 10169:2022 - NF P34-301:2017
Toleranz: RAGE Fachempfehlungen Juli 2014
Berechnungen: Prüfungen nach NF P 34-503-1:2024, interpretiert gemäß RAGE 2014 Empfehlungen (Anhänge D, E und N für Wind Eurocode NF EN 1991-1-4+NA:2012 und Anhänge K, E und N für NV65 Windregeln modifiziert 2009).

Technische Daten

• Handelsbezeichnung: JI 72-400
• Verwendung: Bleche für Doppelwand-Bekleidung, horizontale Montage
• Material: Stahl S320 GD
• Länge: Min. 1000,0 mm — Max. 13600,0 mm
• Breite: Max. 400,0 mm
• Verfügbare Dicken und Flächenmassen: 0,75 mm (8,9 kg/m²); 0,88 mm (10,45 kg/m²); 1,00 mm (11,87 kg/m²)
• Oberflächen: Interieurcoating 912 (15 µ) für Innenanwendung; Galva
• Konformität / Normen: NF EN 10346:2015, NF EN 10169:2022, NF P34-310:2017, NF P34-301:2017; RAGE 2014 Empfehlungen; Prüfungen NF P 34-503-1:2024
