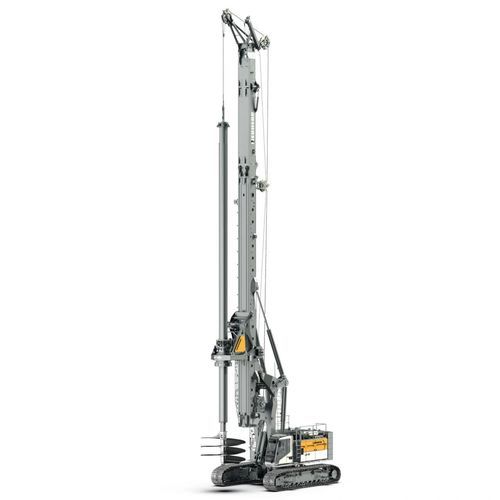

Dieselbetriebenes Bohrgerät LB 55

drehbarDoppeldrehköpfenImloch

Übersicht
Das LB 55 Bohrgerät von Liebherr ist ein schweres Drehbohrgerät für Tiefgründungen. Es unterstützt verschiedene Bohrverfahren — Kelly, Endlosschnecke (CFA), Vollverdränger (FDD), Doppelrotary und DTH — und liefert ein Spitzenmoment von 557 kNm bei einem 565 kW Dieselantrieb. Das kompakte, modulare Design erleichtert Transport und schnelle Einsatzbereitschaft auf der Baustelle.

Hauptmerkmale

• Hoher Drehmomentantrieb (~550–557 kNm) für anspruchsvolle Tiefgründungsaufgaben.
• Vielseitige Verwendbarkeit: Kelly, CFA, FDD, Doppelrotary, DTH, Soil Mixing und Schlitzwandbau.
• Modulare Ballast- und Mäklerkonzepte für schnelle Montage und flexible Konfiguration.
• Leistungsstarke Winden mit elastischer Lagerung zur Leistungssteigerung und Lärmreduktion.
• Mäkler-Top für verschiedene Bohrachsen ausgelegt, ermöglicht unterschiedliche Einsatzszenarien.
• Fahrerkomfort: moderne Klimatisierung, optimierte Sicht, Lärmschutz und orthopädischer Sitz mit Heiz-/Kühlfunktion.

Betriebliche und logistische Vorteile

• Grundgerät und Mäkler mit verbundenen Hydraulikleitungen können gemeinsam transportiert werden, wodurch Montageaufwand und Rüstzeiten minimiert werden.
• Teleskopfahrwerk und lange Kettenlaufwerke sorgen für hohe Standfestigkeit vor Ort.
• Für Dauerbetrieb ausgelegt: effiziente Bordhydraulik und Dieselantrieb ermöglichen schnelle Bohrzyklen.

Optionale Ausrüstung und digitale/Assistenzsysteme

• Automatischer Rohrantriebsadapter mit Fernsteuerung zum sicheren und schnellen Kuppeln/Entkuppeln von Rohren.
• Digitale Lösungen und Tele-Service/Flottenmodule (PDE, MyJobsite, LiDAT).
• Assistenzsysteme: Kelly-Visualisierung, Bodenpressungsanzeige, Drilling Assistant, Fernsteuerung/Radiofernbedienung, Schneckenfüllstandsanzeige.
• Eco-Silent-Modus und automatische Motorabschaltung zur Reduzierung von Verbrauch und Lärm.
• Rohroszillatoren und verschiedene hydraulische Anbaugeräte, betrieben über die Bordhydraulik.

Anwendungen

• Kellybohren
• Endlosschneckenbohren (CFA)
• Vollverdrängerbohren (FDD)
• Doppelkopf-/Doppelrotary-Bohrungen
• DTH-Bohrungen
• Bodenmischen / Nass-Soil-Mixing
• Schlitzwand-/Slurry-Wall-Installation
• Pfahlgründungen und Bodenverbesserung

Technische Daten

• Einsatzgewicht: 162,5 - 178,2 t
• Max. Drehmoment: 557 kNm
• Max. Vorschubkraft: 560 kN
• Antrieb: konventioneller Dieselmotor
• Motorleistung: 565 kW
• Kellybohren, max. Tiefe: 120,4 m
• Kellybohren, max. Durchmesser: 4.800 mm
• Endlosschnecken (CFA), max. Tiefe: 32,6 m
• Endlosschnecken (CFA), max. Durchmesser: 1.200 mm
• Vollverdränger (FDD), max. Tiefe: 33,6 m
• Vollverdränger (FDD), max. Durchmesser: 800 mm
• Doppelrotary, max. Tiefe: 23,0 m
• Doppelrotary, max. Durchmesser: 900 mm
• Bodenmischen, max. Nutzlänge: 33,0 m
• Bodenmischen, max. Mischdurchmesser: 1.500 mm
• Min. Transportbreite: 3.475 mm
• Min. Transporthöhe: 3.505 mm
