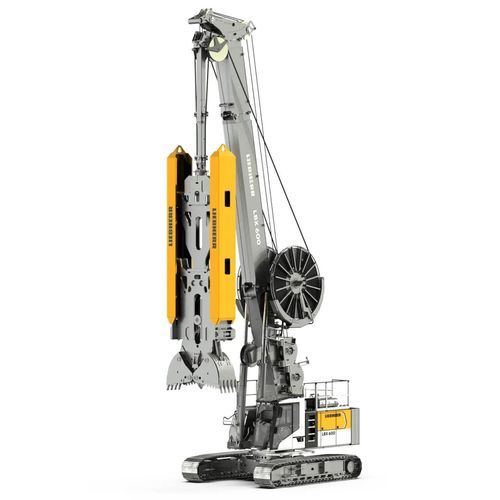

Dieselbetriebenes Bohrgerät LBX 600

mechanischfür BaustellenPfahl

Produktbeschreibung
Das Trägergerät für Schlitzwandarbeiten erfüllt die Anforderungen von Baustellen im urbanen Bereich. Durch kompakte Abmessungen sind Arbeiten bei beengten Platzverhältnissen möglich. Das Grundgerät kann als Einheit transportiert werden. Ein modularer Kastenausleger ermöglicht drei Maschinenkonfigurationen und hohe Flexibilität. Das LBX 600 lässt sich mit mechanischen oder hydraulischen Greifern ausrüsten.

Hauptmerkmale

• Kompaktes Design für beengte innerstädtische Baustellen
• Modularer Kastenausleger mit drei Maschinenvarianten
• Kompatibel mit mechanischen oder hydraulischen Schlitzwandgreifern und Meißeln
• Zwei Freifallwinden: 450 kN Zugkraft im Greiferbetrieb, 600 kN im Bergebetrieb
• Teleskopfahrwerk und schlankes Design für einfachen Transport und Aufbau

Beschriebene Hauptfunktionen

• Modularer Kastenausleger: Flexibilität und verschiedene Konfigurationen
• Verschiedene Anbaugeräte: hydraulische / mechanische Greifer, Meißel; kompatibel mit mehreren Anbauarten
• Leistungsstarke Freifallwinden: 450 kN (Greiferbetrieb) / 600 kN (Bergebetrieb) im Zweiwindenbetrieb
• Schlankes, kompaktes Design: kompakte Abmessungen und teleskopierbares Untergestell für Transport und Aufbau

Optionale Ausstattung und digitale Systeme

• Vertikalitätsassistent: überwacht Abweichungen zwischen Schlitzwand und Greifer; zeichnet Produktivitätsdaten auf
• MyJobsite: Erfassung, Dokumentation und Analyse von Prozess-, Maschinen-, Baustellen- und Positionsdaten
• PDE (Process Data Recording): Aufzeichnung von Maschinendaten während des Betriebs
• Positionierungssystem LIPOS: genaue Positionierung für Ramm- und Bohrprozesse
• Bodendruckanzeige: berechnet in Echtzeit den Bodendruck und vergleicht ihn mit Sicherheitsgrenzen
• Funkfernsteuerung: vereinfacht das Verladen für Transport und Aufbau

Anwendungen

• Schlitzwandherstellung mit Greifer (Clamshell): Ausheben von Schlitzwandtafeln mit Zweischalen-Greifer

Technische Daten
Max. Arbeitstiefe: 80 m
Max. Greifergewicht, voll: 30 t
Max. Ziehkraft im Greiferbetrieb (Zweiwindenbetrieb): 450 kN
Max. Ziehkraft im Bergebetrieb (Zweiwindenbetrieb): 600 kN
Antrieb: konventionell (Dieselaggregat)
Motorleistung: 320 kW
Max. Windenseilzug: 2 x 300 kN
Min. Transportbreite: 3.000 mm
Min. Transporthöhe: 3.600 mm
Einsatzgewicht: 64,5 - 72,4 t

Beispielanbau (Schlitzwandgreifer HSG 5-18 C/L)

• Wandstärke: 500 - 1.800 mm
• Backenöffnungsbreite: 2.500 - 3.600 mm
• Max. Schließkraft an Zähnen: 594 kN

Caractéristiques / spécifications techniques

• Max. Arbeitstiefe: 80 m
• Max. Greifergewicht (voll): 30 t
• Zugkraft Greiferbetrieb (Zweiwindenbetrieb): 450 kN
• Zugkraft Bergebetrieb (Zweiwindenbetrieb): 600 kN
• Antrieb: Dieselaggregat (konventionell)
• Motorleistung: 320 kW
• Max. Windenseilzug: 2 x 300 kN
• Min. Transportbreite: 3.000 mm
• Min. Transporthöhe: 3.600 mm
• Einsatzgewicht: 64,5 - 72,4 t
