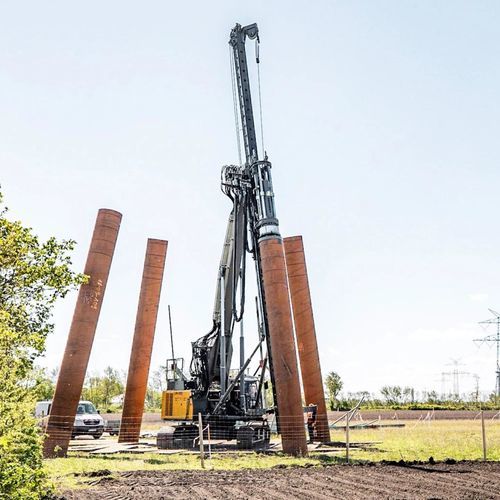

Ramme für Leitplanke LRH 100.1

für BaustelleDieselhydraulisch

Produktbeschreibung
Das Rammgerät LRH 100.1 verfügt über eine besonders flexible Mäklerkinematik, die sehr große Ausladungen und Neigungen bis zu 18° in alle Richtungen ermöglicht. Von einer Position aus kann eine komplette Pfahlgruppe ohne Verfahren des Trägergerätes eingebaut werden. Das flexible Hammerkonzept erlaubt den Einsatz unterschiedlicher Fallgewichte. Das LRH 100.1 eignet sich für Holz-, Beton- und Stahlpfähle und basiert auf der bewährten LB 25 Trägerzelle.

Merkmale

• Max. Pfahllänge: 19,5 m
• Max. Pfahlgewicht: 8 t
• Mäklerneigung: bis 18° (1:3)
• Max. Ausladung (Jib): 8,7 m
• Mäklerhöhenverstellung: 4 m
• Max. Hammergewicht Basis: 9.600 kg

Weitere Merkmale

• Einfacher Transport und rasche Inbetriebnahme: Transportierbar in einem Stück mit montiertem Hammer, verkürzt die Einsatzvorbereitung auf der Baustelle.
• Große Ausladung und Neigung: Flexible Kinematik ermöglicht Ausladungen bis 8 m und Neigungen bis 18° in alle Richtungen.
• Sicherer Zugang: Seitliche Plattformen, Geländer und Leitern sind in die Maschinenkonstruktion integriert und müssen für den Transport nicht demontiert werden.
• Leistungsstarke Antriebstechnik: Liebherr-Dieselmotor und Bordhydraulik liefern die erforderliche Leistung für Tiefgründungsarbeiten ohne zusätzliche Aggregate.
• Innovative Steuerung: Steuerung mit vielfältigen Programm- und Kontrollfunktionen; Maschinen- und Servicedaten auf Farbdisplays.
• Hohe Serviceverfügbarkeit: Weltweites Servicenetz und schnelle Ersatzteilversorgung sichern hohe Verfügbarkeit.

Anwendungen

• Schlagen mit Hydraulikhämmer für Holz-, Beton- und Stahlpfähle.
• Einbringen von Pfahlreihen von einer Position, einschließlich geneigter Pfähle und großer Ausladung.
• Baustellen, bei denen Transportfähigkeit und kurze Einsatzzeiten entscheidend sind.

Technische Daten

• Einsatzgewicht: 71,3 t
• Antrieb: Konventionell (Dieselaggregat)
• Motorleistung: 250 kW
• Max. Windenseilzug: 108 kN
• Max. Vorschubkraft: 80 kN
• Mäklerneigung: 1:3 (bis 18°)
• Max. Höhe: 24,0 m
• Max. Mäkler-/Pfahllänge: 19,5 m
• Mäklerhöhenverstellung: 4 m
• Max. Pfahlgewicht: 8 t
• Max. Ausladung: 8,7 m
• Hammergewicht: 6.600–9.600 kg
• Fallgewicht: 3.000–6.000 kg
• Vorbohren max. Tiefe: 12,0 m
• Vorbohren max. Drehmoment: 12 kNm
• Min. Transportbreite: 3.490 mm
• Min. Transporthöhe: 3.400 mm
