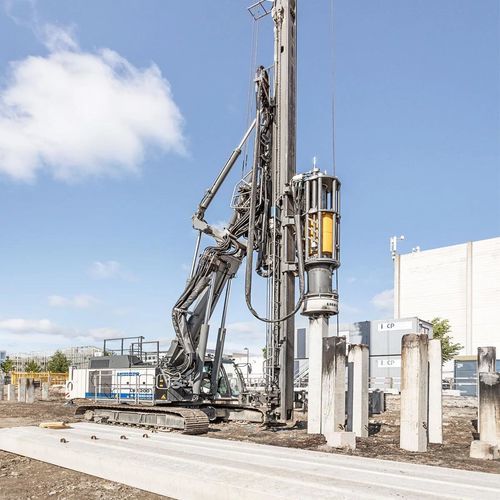

Dieselbetriebenes Bohrgerät LRH 200

drehbarImlochfür Baustellen

Kurzbeschreibung
Die LRH 200 ist ein kombiniertes Ramm‑ und Bohrgerät für Gründungsarbeiten. Die besonders flexible Führungsmastkinematik ermöglicht große Reichweiten (bis ≈8 m) und Neigungen bis zu 18° in alle Richtungen. Das firmeneigene Hammerkonzept erlaubt den Einsatz unterschiedlicher Fallgewichte und Rammsysteme, so dass Beton-, Stahl‑ oder Holzpfähle per Schlag eingebracht werden können. Als Bohrgerät liefert die LRH 200 einen leistungsstarken Bohrantrieb für Single‑Pass‑Verfahren (CFA, Vollverdränger, Imlochhammer) und ist für Bodenmisch‑Anwendungen einsetzbar. Die kompakte Maschine basiert auf der LB 30 Plattform und kann mit montiertem Mast transportiert werden, um die Inbetriebnahme auf der Baustelle zu beschleunigen.

Besondere Merkmale

• Flexible Führungsmastkinematik für große Ausladungen und Neigungen bis 18° in alle Richtungen.
• Vertikaler Verstellbereich des Mastes ±6,5 m (gesamt ≈13 m) für großen Höhenverstellbereich am Arbeitsort.
• Einfacher Transport und schnelle Aufstellung: Grundgerät und Mast transportierbar in einem Stück mit minimierten Hydraulikarbeiten.
• Flexibles Hammerkonzept mit Grundhammergewichten (~6.740–18.000 kg) und Fallgewichten (3.000–10.000 kg).
• Leistungsstarker Bohrantrieb für Single‑Pass‑Verfahren (CFA, Vollverdränger, Imlochhammer) und Bodenmischfähigkeit.
• Moderne Fahrerkabine mit Klimatisierung, ergonomischen Bedienelementen und optimierter Sicht.
• Diesel‑Antrieb mit Bordhydraulik ausreichend für viele Anbaugeräte ohne externe Aggregate.

Anwendungen

• Pfähle einrammen (hydraulischer Hammer, Rammverfahren, Vibrationsverfahren etc.).
• Endlosschneckenbohren (CFA) und Vollverdränger‑Bohrverfahren.
• Imlochhammer‑/Down‑the‑Hole‑Bohrungen.
• Bodenmischen / Bodenverbesserung (nasses Mischen, Cutter‑Mixing).
• Vorbohren und weitere Single‑Pass‑Verfahren.

Anbaugeräte / Optionale Ausrüstung (Beispiele)

• Hydraulikhämmer (H‑Serie) mit variablen Rammassen.
• Mixing Drives (MA‑Serie) für Bodenmischanwendungen.
• Rotary Drives für Vorbohren und Bohren (BA/BAT‑Serie).
• Windenautomatik, Werkzeugerkennung und Assistenzsysteme.
• Digitale Lösungen: MyJobsite, PDE Prozessdatenerfassung, LIPOS Positionierung, LiDAT Telematik.

Charakteristika / Spezifikationen

• Einsatzgewicht: 81,0 t
• Antrieb: Konventionell (Dieselmotor)
• Motorleistung: 250 kW
• Max. Windenseilzug: 200 kN
• Max. Vorschubkraft: 200 kN
• Mastneigung: 1:3 (bis ≈18°)
• Max. Höhe: 29,2 m
• Max. Mastlänge: 25,7 m
• Vertikaler Verstellbereich: 6,5 m über/unter Gelände (gesamt ≈13 m)
• Max. Pfahllänge: 24,5 m
• Max. Pfahlgewicht: 16 t
• Max. Drehmoment (Bohrantrieb): 250 kNm
• Ausschlag / Reichweite: 7,8 m
• Grundhammergewicht (min.): 6.740 kg
• Grundhammergewicht (max.): 18.000 kg
• Fallgewicht min.: 3.000 kg
• Fallgewicht max.: 10.000 kg
• Vorbohren, max. Tiefe: 17,4 m
• Vorbohren, max. Drehmoment: 35 kNm
• Endlosschneckenbohren (CFA), max. Tiefe: 34,5 m
• CFA, max. Bohrdurchmesser: 1.000 mm
• Vollverdrängerbohren, max. Durchmesser: 500 mm
• Vollverdrängerbohren, max. Tiefe: 35,2 m
• Bodenmischen, max. Mischdurchmesser: 1.500 mm
• Bodenmischen, max. Nutzlänge: 34,3 m
• Imlochhammerbohren, max. Tiefe: 25,2 m
• Min. Transportbreite: 3.490 mm
• Min. Transporthöhe: 3.400 mm
