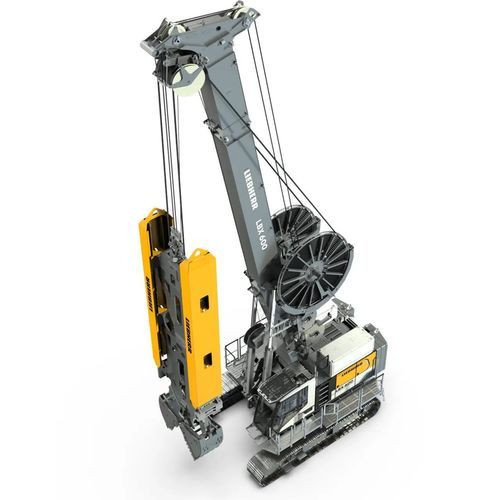

Mechanisches Bohrgerät LBX 600 UNPLUGGED

elektrischfür Schlitzwändefür Hoch- und Tiefbau

Overview
Das Trägergerät LBX 600 unplugged ist für den Schlitzwand-/Paroi-moulée-Einsatz auf urbanen und lärmsensiblen Baustellen konzipiert. Die batteriebetriebene Unplugged-Version erzeugt keine lokalen Abgase und ermöglicht Arbeiten in beengten Bereichen. Das Grundgerät ist als Einheit transportierbar. Ein modulares Kastenauslegersystem erlaubt drei Auslegerkonfigurationen und hohe Flexibilität. Das LBX 600 kann mit mechanischen oder hydraulischen Greifern sowie mit Meißelwerkzeugen ausgestattet werden.

Hauptmerkmale

• Kompaktes Trägergerät geeignet für enge und städtische Baustellen
• Elektrischer Antrieb ohne lokale Emissionen
• Akkubetrieb (Unplugged) — Akku ladbar über konventionellen Baustellenstrom
• Option Steckdosenbetrieb (Plugged-in) — Betrieb oder Aufladung innerhalb weniger Stunden
• Modulares Kastenauslegersystem mit drei Maschinentypen und variabler Reichweite
• Kompatibel mit hydraulischen und mechanischen Schlitzwandgreifern sowie Meißel-Anbaugeräten
• Zwei leistungsstarke Freifallwinden für hohe Zugkräfte in Greifer- und Bergungsbetrieb
• Schlanker / teleskopierbarer Unterwagen für einfachen Transport und Aufbau

Anbaugeräte (Beispiel)

• Schlitzwandgreifer HSG 5-18 C/L — Wandstärke: 500–1.800 mm
• HSG 5-18 C/L — Backenöffnungsweite: 2.500–3.600 mm
• HSG 5-18 C/L — Max. Schließkraft an den Zähnen: 594 kN

Anwendungen

• Einbau von Schlitzwänden mit Zweischalen-Greifer (clamshell) zur Aushebung von Schlitzwandplatten

Technische Daten (Tabelle)
Max. Arbeitstiefe — 80 m
Max. Greifergewicht, voll — 30 t
Max. Zugkraft im Greiferbetrieb (Zweiwindenbetrieb) — 450 kN
Max. Zugkraft im Bergungsbetrieb (Zweiwindenbetrieb) — 600 kN
Antrieb — Elektrisch (Zero Emission)
Motorleistung — 390 kW
Systemleistung — 390 kW
Max. Windenseilzug — 2 x 300 kN
Batterie-Ladezeit — 5,0 h
Batterie-Kapazität — 4 h
Min. Transportbreite — 3.000 mm
Min. Transporthöhe — 3.600 mm
Einsatzgewicht — 72,5 t

Merkmale / Technische Spezifikationen

• Max. Arbeitstiefe: 80 m
• Max. Greifergewicht, voll: 30 t
• Max. Zugkraft im Greiferbetrieb (Zweiwinden): 450 kN
• Max. Zugkraft im Bergungsbetrieb (Zweiwinden): 600 kN
• Antrieb: Elektrisch (Zero Emission)
• Motorleistung: 390 kW
• Systemleistung: 390 kW
• Max. Windenseilzug: 2 x 300 kN
• Batterie-Ladezeit: 5,0 h
• Batterie-Reichweite: 4 h
• Min. Transportbreite: 3.000 mm
• Min. Transporthöhe: 3.600 mm
• Einsatzgewicht: 72,5 t
• Anbau-Beispiel (HSG 5-18 C/L) — Wandstärke: 500–1.800 mm; Backenöffnungsweite: 2.500–3.600 mm; Max. Schließkraft an den Zähnen: 594 kN
