Elastomer-Dehnungsfuge JOINTEC GEL

HarzAluminiumprofilfür Dehnungsfuge

Produktübersicht
Strukturfugen mit einer tragenden Aluminiumkonstruktion und einer synthetischen Gummieinlage (Resinprene) für 48 mm Fugen mit angegebenen Bewegungsbereichen horizontal (+8/-7) und vertikal (+3/-3). Entwickelt zur Aufnahme zyklischer oder dauerhafter Bauwerksbewegungen bei grossen Gebäuden oder Gebäudekomplexen. Werden in den freien Zwischenräumen zwischen zwei halbgetrennten Bauteilen desselben Gebäudes oder zwischen verschiedenen Feldern eingesetzt und verbinden diese Bereiche, während sie vertikale und horizontale Verschiebungen zulassen. Innerhalb der durch diese Strukturfugen gebildeten Module ist je nach Nutzungs- und Verkehrsbelastung ein zusätzliches Oberflächenfugenraster vorzusehen.

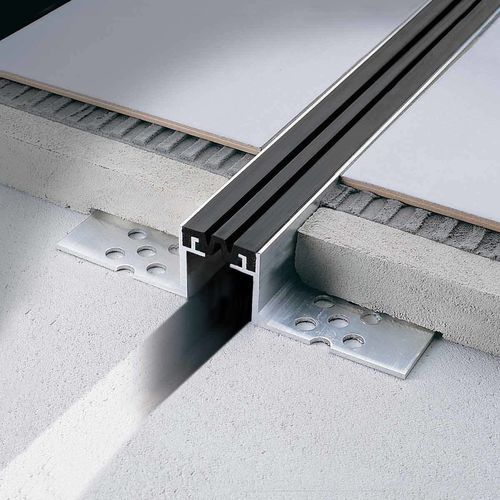

Jointec GEL-A in Naturaluminium + Resinprene-Einsatz
Profilbreite: 54 mm; überbrückt eine Fuge von 48 mm. Extrudiertes Aluminiumprofil mit guter Beständigkeit gegen chemische und mechanische Beanspruchung. 47 mm breiter Resinprene-Gummieinsatz bietet hohe Elastizität zur Bewegungsaufnahme. Für extreme Außenbedingungen wird die Messingvariante (Jointec GM) empfohlen.

Verfügbare Größen / Artikel (Tabelle)
BxH (mm) | Art. | Farbe

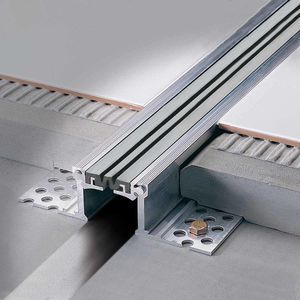

20 | GEL 200 AN23 | Zementgrau geprägt
50 | GEL 500 AN23 | Zementgrau geprägt
20 | GEL 200 AN51 | Schwarz
50 | GEL 500 AN51 | Schwarz

Downloads
Datensheet: Jointec GE/GEL - Datasheet

Hinweise

• In den freien Zwischenräumen zwischen zwei halbgetrennten Bauteilen eines Gebäudes oder zwischen verschiedenen Feldern installieren.
• Geeignet für großmaßige Bauwerksbewegungen (zyklisch oder dauerhaft).
• Je nach Verkehrsbelastung und Nutzung ist ein zusätzliches Fugenraster vorzusehen.

Technische Merkmale / Spezifikationen

• Material: Extrudiertes Aluminiumprofil mit synthetischem (Resinprene) Gummieinsatz
• Profilbreite: 54 mm
• Überbrückte Fuge: 48 mm
• Einlagenbreite: 47 mm
• Bewegungsangaben: horizontal +8 / -7 mm; vertikal +3 / -3 mm
• Alternative für extreme Außenanwendung: Messingprofile (Jointec GM)
• Verfügbare Artikel & Farben: GEL 200 AN23 (20 mm) - Zementgrau geprägt; GEL 500 AN23 (50 mm) - Zementgrau geprägt; GEL 200 AN51 (20 mm) - Schwarz; GEL 500 AN51 (50 mm) - Schwarz
