Dehnungsfuge / extrudiertes Aluminium Jointec GDL

Kunstgummifür Dehnungsfugeeinzellig

Übersicht

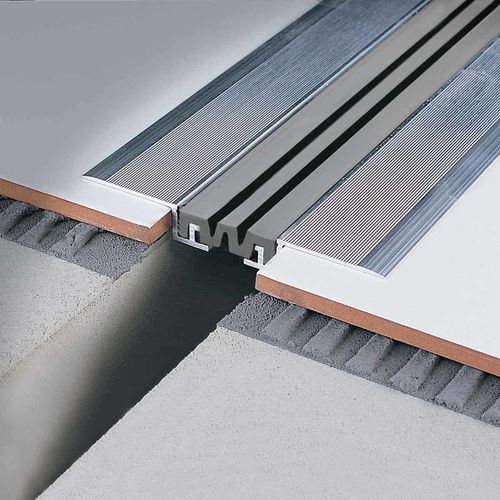

Strukturelle Dehnungsfuge mit einem extrudierten Aluminium-Tragprofil und einer Einlage aus synthetischem Gummi (Resinprene). Entwickelt zur Aufnahme von vertikalen, horizontalen und transversalen Bewegungen in Gebäuden mit großen Spannweiten oder zusammengesetzten Bauwerken. Zur Überdeckung auf vorhandenen Oberflächen vorgesehen; auch für vertikale Installationen geeignet. Verbindet Zwischenräume zwischen angrenzenden Bauteilen und kompensiert zyklische oder dauerhafte Setzungen und Bewegungen.

Jointec GDL-A in Naturaluminium + Resinprene-Einlage
JOINTEC GDL 500 AN: Naturaluminium-Profil mit einer 47 mm breiten Resinprene-Einlage. Ausgelegt zum Überbrücken eines 50 mm breiten Fugenraums. Das extrudierte Aluminiumprofil bietet konstante mechanische und chemische Beständigkeit; die 47 mm Einlage gewährleistet die notwendige Elastizität. Einlagen mit gerippter oder glatter Oberfläche auf Anfrage verfügbar.

Verfügbare Varianten - Aluminium
B (mm) | Art. | Farbe
50 | GDL 500 AN23 | Geprägtes Zementgrau
50 | GDL 500 AN51 | Schwarz

Downloads
Technisches Datenblatt verfügbar: Jointec GD - GDL - Datenblatt (PDF).

Technische Merkmale / Spezifikationen

• Tragstruktur: extrudiertes Aluminium
• Einlage: synthetischer Gummi (Resinprene)
• Zugelassene Bewegungen: vertikal, horizontal und transversal (zyklisch oder permanent)
• Montage: Überdeckung auf bestehenden Oberflächen; auch vertikale Montage möglich
• Standardüberbrückung (B): 50 mm
• Einlagenbreite: 47 mm
• Einlagenoberflächen: gerippt oder glatt auf Anfrage
• Verfügbare Artikel: GDL 500 AN23 (Geprägtes Zementgrau), GDL 500 AN51 (Schwarz)
