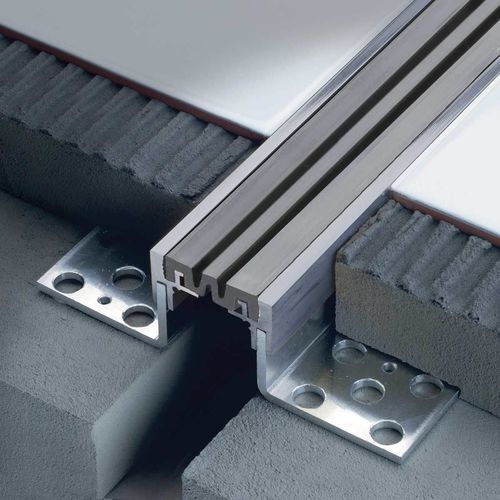

Messing-Dehnungsfuge Jointec GML

GummiAluminiumHarz

Produktbeschreibung
Modulare strukturelle Bodenfugen mit sichtbarem Modul aus Messing, Aluminium oder Edelstahl auf einem unteren Aluminiummodul. Entwickelt für 47 mm Spalten; das System nimmt vertikale, horizontale und transversale Bewegungen auf. Bewegungs­toleranzen: horizontal (+7 / -7) und vertikal (+3 / -3). Ausgelegt zur Aufnahme struktureller Bewegungen großer oder zusammengesetzter Gebäude. Werden an den Fugen zwischen halb verbundenen Teilen desselben Gebäudes oder zwischen unterschiedlichen Feldern installiert und verbinden diese Zwischenräume, während sie Bewegungen durch Setzungen des Gebäudes, zyklisch oder dauerhaft, zulassen. Innerhalb der von den Strukturfugen gebildeten Module muss je nach Art der Oberflächenbefahrung eine weitere Unterteilung der Fläche durch ein Netz von Fugen vorgesehen werden.

Verfügbare Materialien und Oberflächen

• Edelstahl 304 / Poliert + Resinprene-Insert
  Profilbreite: 50 und 60 mm. Aluminiumflansche mit oben sichtbarem Edelstahlmodul. Zentrales synthetisches Gummielement (Resinprene) verbindet die beiden Seiten. Modulares System, an verschiedene Höhen anpassbar; beständig gegen die meisten verdünnten Chemikalien. Gerillte oder glatte Insert-Versionen auf Anfrage verfügbar.
  Verfügbare Größen / Artikel / Farben (Edelstahl 304 / Poliert)
  BxH (mm) | Art. | Farbe
  35 | GML 350 IL23 | Goffriert Zementgrau
  50 | GML 500 IL23 | Goffriert Zementgrau
  75 | GML 750 IL23 | Goffriert Zementgrau
  35 | GML 350 IL51 | Schwarz
  50 | GML 500 IL51 | Schwarz
  75 | GML 750 IL51 | Schwarz
• Aluminium / Natur + Resinprene-Insert
  Profilbreite: 50 und 60 mm. Extrudiertes Aluminiumprofil mit guter chemischer und mechanischer Beständigkeit. Gummieinsätze in 37 mm und 47 mm Breite für hohe Elastizität. Modulares System an verschiedene Höhen anpassbar. Gerillte oder glatte Versionen auf Anfrage verfügbar.
  Verfügbare Größen / Artikel / Farben (Aluminium / Natur)
  BxH (mm) | Art. | Farbe
  35 | GML 350 AN23 | Goffriert Zementgrau
  50 | GML 500 AN23 | Goffriert Zementgrau
  75 | GML 750 AN23 | Goffriert Zementgrau
  35 | GML 350 AN51 | Schwarz
  50 | GML 500 AN51 | Schwarz
  75 | GML 750 AN51 | Schwarz
• Messing / Natur + Resinprene-Insert
  Profilbreite: 50 und 60 mm. Untere Flansche aus Aluminium mit oberem sichtbaren Messingmodul. Zentrales synthetisches Gummielement mit hoher Elastizität. Modulares System an verschiedene Höhen anpassbar; geeignet für Innen- und Außenbereiche. Gerillte oder glatte Versionen des Einsatzes auf Anfrage verfügbar.
  Verfügbare Größen / Artikel / Farben (Messing / Natur)
  BxH (mm) | Art. | Farbe
  35 | GML 350 ON23 | Goffriert Zementgrau
  50 | GML 500 ON23 | Goffriert Zementgrau
  75 | GML 750 ON23 | Goffriert Zementgrau
  35 | GML 350 ON51 | Schwarz
  50 | GML 500 ON51 | Schwarz
  75 | GML 750 ON51 | Schwarz

Downloads & technische Unterlagen
Produktdatenblatt verfügbar für Jointec GM/GML (Produktdatenblatt).

Eigenschaften / technische Spezifikationen

• Serie / Modell: Jointec GML
• Funktion: Strukturelle Bodenfuge für große Öffnungen
• Bewegungen: vertikal, horizontal und transversal
• Dilatationshöhe: Module für 47 mm
• Bewegungstoleranzen: horizontal (+7 / -7) und vertikal (+3 / -3)
• Profilbreiten: 50 mm und 60 mm (modulares System, an verschiedene Höhen anpassbar)
• Sichtbare Module: Messing, Aluminium, Edelstahl AISI 304 (je nach Variante)
• Insert: zentrales synthetisches Gummi (Resinprene); Breiten 37 mm und 47 mm; gerillte oder glatte Optionen
• Beständigkeit: hohe Beständigkeit gegen die meisten verdünnten Chemikalien; Aluminiumvariante bietet gute chemische und mechanische Beständigkeit; Messingvariante geeignet für Innen/Außen
• Einbauort: an Fugen zwischen halb befestigten Teilen oder unterschiedlichen Feldern; innerhalb der Module ist eine weitere Unterteilung entsprechend der Oberflächenbefahrung vorzusehen
• Oberflächen / Farben: Goffriert Zementgrau, Schwarz (je nach Material/Oberfläche)
• Technische Ressourcen: Datenblatt und technische Zeichnungen verfügbar
