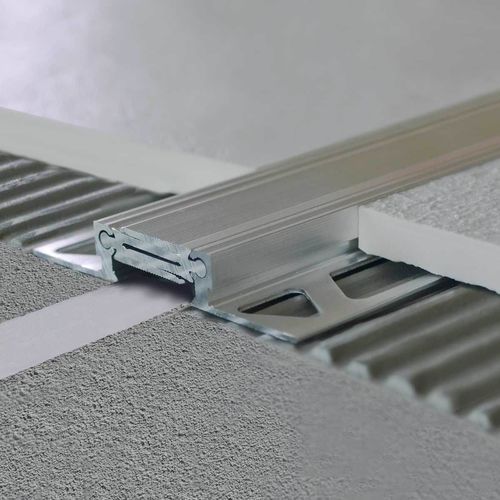

Aluminium-Dehnungsfuge Jointec GAS

anodisiertes Aluminiumfür Bodenfür Dehnungsfuge

Produktbeschreibung
Die strukturelle Gleit-Dehnungsfuge JOINTEC GAS ist für die Verlegung unter Bodenbelägen (Fliesen, Naturstein etc.) und über dem Estrich konzipiert. Sie eignet sich für Zwischenräume zwischen Gebäudeteilen und ist vorgesehen für Gewerbegebäude, Flughäfen, Parkhäuser und Bahnhöfe mit Fußgänger- und Leichtverkehrsaufkommen. Die Montage muss der statischen Untersuchung und den projektspezifischen Vorgaben entsprechen.

Technische Eigenschaften — JOINTEC GAS

• Zwei Befestigungsflansche, die unter dem Boden angebracht werden; der perforierte Flansch hält den Fliesenkleber und bildet zusammen mit dem Kleber ein einheitliches, festes Befestigungselement.
• Horizontale Bewegungen werden durch das Gleiten der ineinandergreifenden Mittelflügel aufgenommen: +2,5 / -2,5 mm.
• Die Gleitkomponenten reduzieren die Ansammlung von Staub und Schmutz.
• Die Verbindung zwischen Mittelflügeln und seitlichen Trägern erlaubt auch vertikale Bewegung zur Kompensation struktureller Spannungen: +5 / -5 mm.

Materialien und Ausführungen
JOINTEC GAS wird aus Aluminium gefertigt (Ausführungen: natur oder eloxiert). Aluminium ist empfindlich gegenüber alkalischen Stoffen: Vor der Montage chemische Substanzen prüfen. Mörtel, Zement und Kleber in feuchten Umgebungen können zur Verschlechterung des Aluminiums und Bildung von Aluminiumhydroxid führen. Entfernen Sie Mörtel-, Zement- oder Kleberreste sorgfältig vor der Montage.

Verfügbare Größen — Aluminium / Natur
BxH (mm) — Art.
10 — GAS 100 AN
12,5 — GAS 125 AN
15 — GAS 150 AN
20 — GAS 200 AN

Verfügbare Größen — Aluminium / Eloxiert
BxH (mm) — Art. — Farbe
10 — GAS 100 AS — Silber
12,5 — GAS 125 AS — Silber
15 — GAS 150 AS — Silber
20 — GAS 200 AS — Silber

Montagehinweise

• Die Fuge entsprechend der statischen Untersuchung und den projektspezifischen Vorgaben für Zwischenräume zwischen Gebäudeteilen verlegen.
• Die Befestigung erfolgt über zwei perforierte Flansche unter dem Belag, die mit dem Fliesenkleber verbunden werden und ein einheitliches Ankerungsverhalten erzeugen.

Technische Spezifikationen

• Typ: strukturelle Bodenfuge, verlegt unter dem Belag und über dem Estrich.
• Hauptmaterial: Aluminium (natur oder eloxiert).
• Verfügbare Maße (BxH mm): 10, 12,5, 15, 20.
• Horizontale Bewegungsaufnahme: +2,5 / -2,5 mm.
• Vertikale Bewegungsaufnahme: +5 / -5 mm.
• Verankerung: zwei perforierte Befestigungsflansche zur Integration mit Fliesenkleber.
• Typische Anwendungen: Gewerbebauten, Flughäfen, Parkhäuser, Bahnhöfe, Bereiche mit Fußgänger- und Leichtverkehr.
