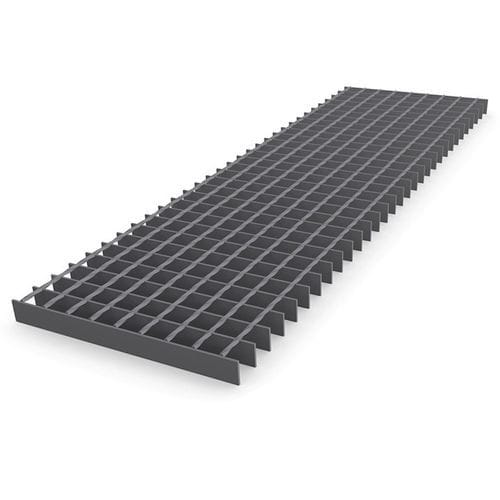

Edelstahl-Gitterrost

Weichstahlfür Übergangfür Gitter für Industrieböden

Produktinformationen
MEISER Schweißpressroste werden durch kontinuierliches Widerstandsschweißen an jedem Kreuzungspunkt von Tragstab und Füllstab gefertigt, wodurch stabile und verschleißfeste Paneele entstehen. Als Füllstäbe werden in der Regel vierkantverdrillte Drähte verwendet. Die Produktion erfolgt auf firmeneigenen, automatisierten Produktionslinien. Für bestimmte Maschenausführungen sind Füllstab­längen bis 1.250 mm möglich, wodurch maßgefertigte Paneele ohne Verschnitt und ein optimierter Belegungsplan zur Reduzierung von Befestigungen und Montagezeit realisierbar sind.

Technische Daten
Gängige Maschenteilungen
TRAGSTAB | FÜLLSTAB (Spaltenwerte)
15,08 | -, -, -, 38,1, 50,8, 76,2, 101,6
17,15 | -, -, -, 38,1, 50,8, 76,2, 101,6
20,77 | -, 24,0, -, 38,1, 50,8, 76,2, 101,6*
23,69 | -, 24,0, -, 38,1, 50,8, 76,2, 101,6*
25,00 | -, -, -, -, -, 76,2, 101,6
30,15 | -, -, -, 38,1, 50,8, 76,2, 101,6
34,30 | 19,25, 24,0, -, 38,1, 50,8, 76,2, 101,6
41,45 | -, 24,0, -, 38,1, 50,8, 76,2, 101,6
45,23 | -, -, -, -, 38,1, 50,8, 76,2, 101,6
51,45 | -, -, -, -, 38,1, 50,8, 76,2, 101,6
60,30 | -, 24,0, -, 38,1, 50,8, 76,2, 101,6
68,60 | -, 24,0, -, 38,1, 50,8, 76,2, 101,6
*mit Einschränkungen möglich

Standardtragstabprofile
TRAGSTAB 2 MM | TRAGSTAB 3 MM | TRAGSTAB 4 MM | TRAGSTAB 5 MM
20/2 | 20/3 | 20/4 | 20/5
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
50/2 | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | 80/3 | 80/4 | 80/5

Zubehör / Befestigungen

• Eingeschweißte Lochplättchen: Lochplättchen eingeschweißt, Lochgröße nach Kundenspezifikation; Befestigungsschrauben vom Kunden.
• Doppelklemme B: 2 Bügeloberteile, Klemmenunterteil, 2 Sechskantschrauben und 2 Vierkantmuttern.
• Gitterrost Setzbolzenbefestigung: Bolzen und Teller; für stark korrosive Umgebungen X-BT verfügbar; Vormontierte Ausführung X-GR RU möglich.
• Gitterrost Stoßverbinder: Oberteil und Unterteil mit Gewinde sowie Innensechskantschraube.
• Hilti Klemme: Ober- und Unterteil verbunden; hohe Vibrationsresistenz, montagefreundlich durch eine Person, deutlich kürzere Montagezeiten.
• Klemme B: Bügeloberteil, Klemmenunterteil, Sechskantschrauben M8x60 und Vierkantmutter M8.
• Klemme B 10: Bügeloberteil, Innensechskantschraube, Bügelunterteil und Mutter.
• Sicherheitsklemme A: Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.
• Sicherheitsklemme D: Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.

Charakteristiken / technische Spezifikationen

• Fertigung: kontinuierliches Widerstandsschweißen an jedem Kreuzungspunkt unter hohem Druck auf automatisierten Produktionslinien.
• Füllstäbe: in der Regel vierkantverdrillte Drähte; optional rund oder genutet.
• Paneele: Füllstablängen bis zu 1.250 mm für bestimmte Maschen; maßgefertigte Paneele ohne Verschnitt.
• Materialien: Baustahl, Edelstahl V2A und V4A; verzinkte Ausführungen auf Anfrage.
• Optionale Füllstabgrößen für Baustahl: 7 mm (verdrillt) oder 8 mm (genutet) auf Anfrage.
• Übliche Einfassung: Flacheisen.
• Anwendungen: Öl & Gas, Bergbau, Kraftwerke, Plattformbeläge und Bereiche mit starken Schubkräften.
• Montagevorteil: optimierte Paneelbreiten können bis zu 20 % weniger Befestigungen ermöglichen und Montagezeit sowie Arbeitskosten reduzieren.
• Siehe technische Tabellen oben für verfügbare Maschen- und Tragstabkombinationen.
