Stahl-Gitterrost

für Treppenstufenfür Übergangfür Gitter für Industrieböden

Produktinformationen

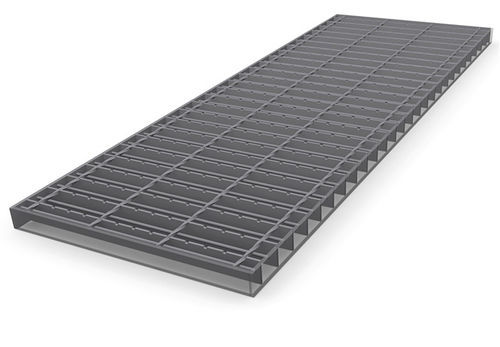

Dieser elektrogeschweißte Gitterrost ist für Offshore-Bohrplattformen in der Öl‑ und Gasindustrie ausgelegt. Er erfüllt die Vorgabe, dass eine Prüfkugel mit Ø 15 mm nicht durch den Gitterrost fallen darf. Ein mittig eingesetzter Rundstab wird parallel zu den Tragstäben an der Unterseite der verdrillten Füllstäbe im Widerstandsschweißverfahren voll verschweißt und sorgt so für zusätzliche strukturelle Stabilität bei hohen Beanspruchungen offshore.

Technische Daten
Gängige Maschenteilungen
TRAGSTAB — FÜLLSTAB
34,30 — 101,6
38,28 — 101,6

Standard-Tragstabprofile
TRAGSTAB 3 MM — TRAGSTAB 5 MM
25/3 — 25/5
30/3 — 30/5
35/3 — 35/5
40/3 — 40/5
45/3 — 45/5
50/3 — 50/5
60/3 — 60/5

Zubehör / Befestigungen

• Eingeschweißte Lochplättchen: Eingeschweißte Lochplättchen; Lochbild gemäß Kundenvorgabe; Befestigungsmaterial liefert der Kunde.
• Doppelklemme B: 2 Bügeloberteile, Klemmenunterteil, 2 Sechskantschrauben und 2 Vierkantmuttern.
• Gitterrost Setzbolzenbefestigung: Bolzen mit Teller; für sehr korrosive Umgebungen (z. B. Offshore) auch als X-BT erhältlich; vormontierte Version X-GR RU.
• Gitterrost Stoßverbinder: Oberteil und Unterteil mit Gewinde sowie Innensechskantschraube.
• Hilti Klemme: Hohe Vibrationsresistenz, einfache Montage durch eine Person.
• Klemme B: Bügeloberteil, Klemmenunterteil, Sechskantschrauben M8x60 und Vierkantmutter M8.
• Klemme B 10: Bügeloberteil, Innensechskantschraube, Bügelunterteil und Mutter.
• Klemme S: Flachkopfschraube, Klemmenunterteil und Vierkantmutter.
• Sicherheitsklemme A: Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.
• Sicherheitsklemme D: Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.

Charakteristika / Technische Spezifikationen

• Einsatzgebiet: Offshore-Bohrplattformen mit hohen Belastungsanforderungen.
• Prüfkugel-Anforderung: Prüfkugel Ø 15 mm darf nicht durchfallen.
• Konstruktion: Mittig eingesetzter Rundstab, voll verschweißt im Widerstandsschweißverfahren mit verdrillten Füllstäben.
• Vorteil: Erhöhte Stabilität und bessere Lastverteilung unter rauen Offshore-Bedingungen.
• Gängige Maschenteilungen: 34,30 / 101,6 und 38,28 / 101,6 (Tragstab x Füllstab).
• Standard-Tragstabprofile: 25/3, 30/3, 35/3, 40/3, 45/3, 50/3, 60/3 und jeweilige 5‑mm Varianten 25/5–60/5.
• Verschiedene Befestigungs- und Zubehöroptionen für unterschiedliche Korrosionsbedingungen und Montagemethoden (siehe Zubehörliste).
