Aluminium-Gitterrost LOUVRE

EdelstahlStahlfür Übergang

Produktinformationen
Wenn eine geringere Transparenz gewünscht ist, bietet der Jalousierost eine kontrollierte Lösung zur Sicht- und Sonnenschutzabschirmung. Typische Anwendungen sind Bodenbeläge bei Brücken und Laufstegen, Sonnenschutz, Verkleidungselemente, Lüftungsgitter, Fassaden und abgehängte Decken. MEISER liefert diese Gitter für architektonische und industrielle Einsätze.

Werkstoffe und Varianten

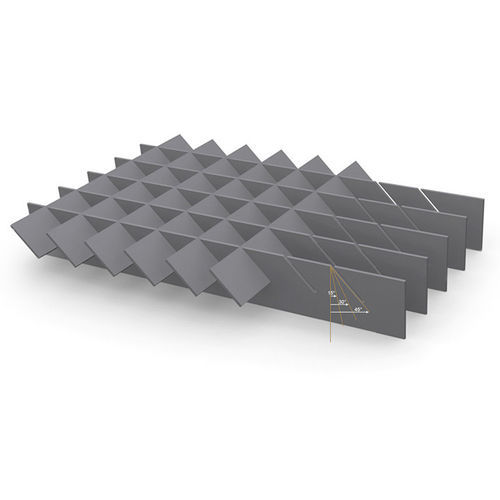

MEISER bietet Jalousieroste aus Stahl, Aluminium und Edelstahl an. Die Füllstäbe können in Winkeln von 15°, 30° oder 45° eingepresst werden, um unterschiedliche Transparenzgrade zu erzielen. Die maximale Länge der Füllstäbe beträgt 1.500 mm. Hinweis: Eine 15°-Neigung ist technisch nur bei einer Tragstabstärke von 3 mm möglich.

Technische Daten
Gängige Maschenteilungen
Kombinationen Tragstab — Füllstab:
33,3 — 22,2 / 33,3 / 66,6
66,6 — 22,2 / 33,3 / 66,6
99,9 — 22,2 / 33,3 / 66,6

Standard-Tragstabprofile
Tragstab 2 mm | Tragstab 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

Zubehör / Befestigungen

• Eingeschweißte Lochplättchen: Bestehend aus eingeschweißten Lochplättchen; Größe und Position der Löcher nach Kundenvorgabe; Befestigungsschrauben werden vom Kunden gestellt.
• Klemme B: Bestehend aus Bügeloberteil, Klemmenunterteil, Sechskantschrauben M8x60 und Vierkantmutter M8.

Charakteristika / technische Spezifikationen

• Werkstoffe: Stahl, Aluminium, Edelstahl.
• Füllstabneigungen verfügbar: 15°, 30°, 45° (15° technisch nur bei Tragstabstärke 3 mm).
• Maximale Füllstablänge: 1.500 mm.
• Gängige Maschenteilungen (mm): Kombinationen wie oben angegeben.
• Standard-Tragstabprofile (mm): 30/2, 35/2, 40/2, 45/2, 50/2 sowie 30/3, 35/3, 40/3, 45/3, 50/3, 60/3, 70/3, 80/3, 90/3, 100/3.
• Typische Anwendungen: Bodenbeläge Brücken, Laufstege, Sonnenschutz, Verkleidungen, Lüftungsgitter, Fassaden, abgehängte Decken.
