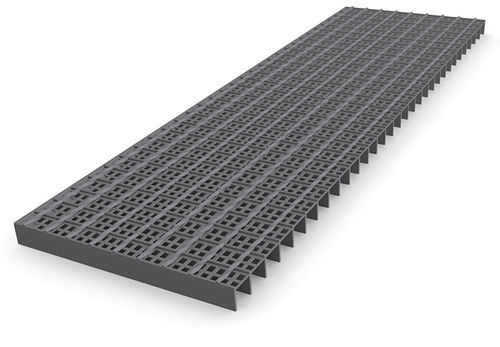

Lochblech-Gitterrost

für Treppenstufenfür Übergangfür Gitter für Industrieböden

Produktinformationen
Aus technischen Gründen lassen sich bei Schweißpressrosten sehr kleine Maschenweiten nicht realisieren. Möchte der Kunde dennoch Schweißpressroste einsetzen und das Durchfallen von Teilen bestimmter Größe ausschließen, bietet das Schweißpressrost MEISER mit eingeschweißten Lochblechstreifen zwischen den Tragstäben eine wirtschaftliche engmaschige Lösung. Die Perforationen im Blech haben einen maximalen Durchmesser von 8 mm, wodurch ein engmaschiger Gitterrost erreicht wird. Dieser Gitterrost entspricht der spanischen Norm Nr. 486/1997 (BO 23. April 1997, Nr. 97/1997).

Spezifikationen
Standard-Tragstabprofile
Tragstab | Füllstab 1 | Füllstab 2
34,30 | 38,1 | 50,8

Gängige Maschenteilungen
Tragstab 2 mm | Tragstab 3 mm
25/2 | 25/3
30/2 | 30/3
40/2 | 40/3

Zubehör / Befestigungen

• Doppelklemme B — Bestehend aus 2 Bügeloberteilen, Klemmenunterteil, 2 Sechskantschrauben und 2 Vierkantmuttern.
• Eingeschweißte Lochplättchen — Eingeschweißte Lochplättchen gemäß Kundenvorgabe; Schrauben vom Kunden zu liefern. Ausführung und Position richten sich nach Belastung und Montagebedingungen.
• Setzbolzenbefestigung — Bestehend aus Bolzen und Teller; für stark korrosive Umgebungen als X-BT verfügbar; Vormontierte Version X-GR RU möglich.
• Stoßverbinder — Bestehend aus Oberteil und Unterteil mit Gewinde sowie Innensechskantschraube (nur für flache Umrandungen).
• Hilti-Klemme — Ober- und Unterteil verbunden; hohe Vibrationsbeständigkeit und einfache Montage durch eine Person, verkürzt Montagezeiten.
• Klemme B — Oberteil, Unterteil, Sechskantschraube M8x60 und Vierkantmutter M8.
• Klemme B 10 — Oberteil, Innensechskantschraube, Unterteil und Mutter.
• Klemme S — Flachkopfschraube, Unterteil und Vierkantmutter.
• Sicherheitsklemme A — Sicherheitsoberteil, Unterteil, Sechskantschraube und Vierkantmutter.
• Sicherheitsklemme D — Sicherheitsoberteil, Unterteil, Sechskantschraube und Vierkantmutter.

Eigenschaften / technische Spezifikationen

• Perforationsdurchmesser (Blech): bis zu 8 mm maximal (ermöglicht engmaschigen Gitterrost).
• Entspricht: Spanische Norm Nr. 486/1997 (BO 23. April 1997, Nr. 97/1997).
• Standard-Tragstabprofile: Tragstab 34,30; Füllstäbe 38,1 und 50,8.
• Gängige Maschenteilungen (Beispiele): 25/2, 25/3; 30/2, 30/3; 40/2, 40/3.
• Kostengünstige Lösung, um das Durchfallen kleiner Teile zu verhindern bei Beibehaltung der Schweißpressrost-Konstruktion.
