Stahl-Gitterrost

für Treppenstufenfür Gitter für Industriebödenfür Außenboden

Produktinformationen

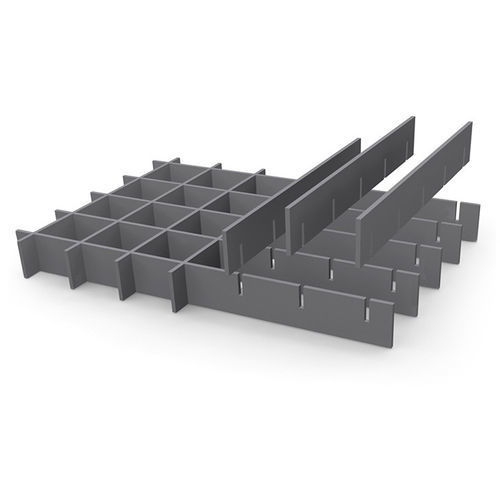

Der Vollrost trägt diesen Namen, weil Trag- und Füllstäbe denselben Querschnitt haben und somit gleich hoch sind. Als Tragstab gilt jener, der an beiden Enden aufliegt und dessen Unterseite nicht geschlitzt ist. Im Vergleich zum normalen Pressrost bietet der Vollrost einen erhöhten Sichtschutz und ein ansprechendes Design. MEISER Vollroste können in unterschiedlichen Materialien ausgeführt und bis zu einer Bauhöhe von 100 mm angeboten werden. Fertigungsbedingt muss eine Seite des Vollrostes kleiner als 1800 mm sein.

Technische Daten
Gängige Maschenteilungen bei Tragstäben von 2 bis 3 mm
TRAGSTAB | FÜLLSTÄBE (Spalten)
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

Gängige Maschenteilungen bei Tragstäben von 5 mm
TRAGSTAB | FÜLLSTÄBE (Spalten)
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

Standardtragstabprofile
TRAGSTAB 2 mm | TRAGSTAB 3 mm | TRAGSTAB 5 mm
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

Zubehör / Befestigungen

• Eingeschweißte Lochplättchen — Bestehend aus eingeschweißten Lochplättchen; Ausführung und Position richten sich nach der Belastung des Gitterrostes; Schrauben sind vom Auftraggeber vorzusehen.
• Gitterrost Setzbolzenbefestigung — Bestehend aus Bolzen und Teller; für hochkorrosive Umgebungen (z. B. Offshore) auch als X-BT erhältlich; vormontierte Version X-GR RU.
• Hilti Klemme — Bestehend aus Oberteil und Unterteil; hohe Vibrationsresistenz, Montage durch eine Person möglich, kürzere Montagezeiten.
• Klemme B — Bestehend aus Bügeloberteil, Klemmenunterteil, Sechskantschraube M8x60 und Vierkantmutter M8.
• Sicherheitsklemme A — Bestehend aus Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.
• Sicherheitsklemme D — Bestehend aus Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.

Referenzen (Auswahl)

• Arvato – Logistikzentrum, Dorsten
• Zoo, Dresden
• Qatar Museum, Doha
• OneOnOne House, Luxemburg
• Sporthalle, München
• Marie-Curie-Schule, Riedberg
• Archäologische Vitrine, Aachen
• Exzenterhaus, Bochum
• Welterbe Zollverein
• Stahlwerke Bremen – Verwaltungsgebäude
• College Eching
• Weingut Van Volxem, Wiltingen
• Nationalbibliothek, Luxemburg
• Museum Burg Heinfels, Österreich

Charakteristiken / Spezifikationen

• Vollroste: Trag- und Füllstäbe mit gleichem Querschnitt und gleicher Höhe.
• Definition Tragstab: Auflage an beiden Enden; Unterseite nicht geschlitzt.
• Vorteil gegenüber Pressrost: Erhöhter Sichtschutz und ansprechendes Design.
• Materialien: Herstellung in verschiedenen Werkstoffen möglich; Bauhöhen bis 100 mm.
• Fertigungseinschränkung: Eine Seite des Vollrostes muss kleiner als 1800 mm sein.
• Gängige Maschenteilungen und Standardtragstabprofile wie oben aufgeführt.
