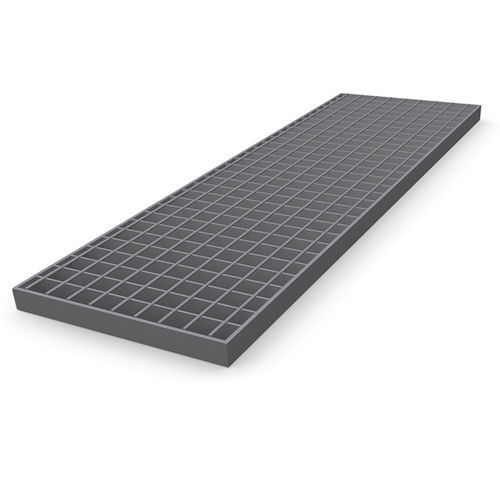

Stahl-Gitterrost

für Treppenstufenfür Übergangfür Gitter für Industrieböden

Produktinformationen
Der klassische Schweißpressrost wird mit verdrillten Vierkant-Tragstäben hergestellt, die Rutschsicherheit bieten. Sind optische Anforderungen vorrangig, können glatte Rundstäbe als Füllstäbe verwendet werden. Diese Variante ist für die nachfolgend aufgeführten gängigen Maschenteilungen verfügbar.

Technische Daten
Gängige Maschenteilungen
TRAGSTAB | FÜLLSTAB (Spalten entsprechen den angegebenen Füllstab-Abständen)
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6

*mit Einschränkungen möglich

Standardtragstabprofile
Tragstab 2 mm | Tragstab 3 mm | Tragstab 4 mm | Tragstab 5 mm
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
- | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | - | 80/4 | 80/5

Zubehör / Befestigungen

• Eingeschweißte Lochplättchen: eingeschweißte Plättchen mit Bohrungen nach Kundenvorgabe; Befestigungsschrauben vom Kunden.
• Doppelklemme B: 2 Bügeloberteile, Klemmenunterteil, 2 Sechskantschrauben und 2 Vierkantmuttern.
• Gitterrost-Stoßverbinder: Oberteil und Unterteil mit Gewinde sowie Innensechskantschraube.
• Hilti-Klemme: Ober- und Unterteil verbunden; hohe Vibrationsbeständigkeit und einfache Montage durch eine Person.
• Klemme B: Bügeloberteil, Klemmenunterteil, Sechskantschrauben M8x60 und Vierkantmutter M8.
• Klemme B 10: Bügeloberteil, Innensechskantschraube, Bügelunterteil und Mutter.
• Klemme S: Flachkopfschraube, Klemmenunterteil und Vierkantmutter.
• Sicherheitsklemme A: Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.
• Sicherheitsklemme D: Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.

Charactéristiques / spécifications techniques

• Produkttyp: Schweißpressrost mit Option glatter Rundfüllstäbe als Alternative zu verdrillten Vierkantstäben.
• Eigenschaft: Ästhetische Ausführung möglich durch Einsatz glatter Rundstäbe als Füllstäbe.
• Einsatzbereich: geeignet für alle gängigen Maschenteilungen (siehe Gängige Maschenteilungen).
• Verfügbare Füllstab‑Durchmesser (Beispiele): 19,25; 24,0; 38,1; 50,8; 76,2; 101,6 mm (je nach Tragstab).
• Standard-Tragstabprofile: siehe Tabelle der Standardtragstabprofile.
• Hinweis: bestimmte Kombinationen sind nur mit Einschränkungen möglich.
