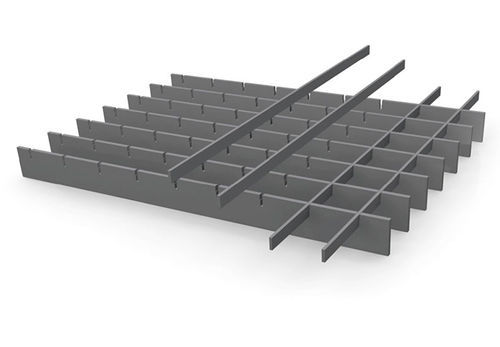

Stahl-Gitterrost LOCKED

für Übergangfür Fassadefür Gitter für Industrieböden

Produktbeschreibung
Der Pressrost ist in vielen europäischen Ländern der am häufigsten eingesetzte Gitterrosttyp. Das Produktionsverfahren — Füllstäbe werden in zuvor ausgestanzte Tragstäbe eingepresst — erlaubt große Flexibilität bei Maschenweite, Höhe und Stärke der Tragstäbe sowie bei der Materialauswahl entsprechend industrieller Anforderungen. Einsatzbereiche: Laufstege, Plattformen, Rampen, architektonische Fassaden und industrielle Anlagen, die angepasste Maschengeometrien und Tragfähigkeiten benötigen.

Material & Fertigung
Füllstäbe, in der Regel kaltgewalzter Flachstahl, werden in die vorgestanzten Tragstäbe eingepresst. Die Randeinfassung wird als T-Profil oder Flacheisen ausgeführt und im Widerstandsschweißverfahren angebracht. Gleitschutzausführungen sind durch Einklinkung der Oberseite von Trag- und/oder Füllstäben möglich. Gegenüberliegende Endmaschen sind meist gleich groß; Maschenbild, Höhe und Stärke sind projektbezogen konfigurierbar.

Technische Daten — Gängige Maschenteilungen bei Tragstäben 2–3 mm
Tragstab 11,1: Füllstäbe 11,1; 16,65; -; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Tragstab 21: Füllstäbe 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Tragstab 22,2: Füllstäbe 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Tragstab 33,3: Füllstäbe 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Tragstab 44,4: Füllstäbe 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Tragstab 55,5: Füllstäbe 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Tragstab 66,6: Füllstäbe 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Tragstab 99,9: Füllstäbe 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Technische Daten — Gängige Maschenteilungen bei Tragstäben 4–5 mm
Tragstab 21: Füllstäbe 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Tragstab 25: Füllstäbe 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Tragstab 33,3: Füllstäbe 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Tragstab 50: Füllstäbe 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Tragstab 66,6: Füllstäbe 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Tragstab 99,9: Füllstäbe 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Standardtragstabprofile
2 mm: 20/2; 25/2; 30/2; 35/2; 40/2; 45/2; 50/2
3 mm: 20/3; 25/3; 30/3; 35/3; 40/3; 45/3; 50/3; 60/3; 70/3; 80/3; 90/3; 100/3
4 mm: 25/4; 30/4; 35/4; 40/4; 45/4; 50/4; 60/4; 70/4; 80/4; 90/4; 100/4
5 mm: 25/5; 30/5; 35/5; 40/5; 45/5; 50/5; 60/5; 70/5; 80/5; 90/5; 100/5; 110/5; 120/5; 130/5; 140/5; 150/5; 160/5; 170/5

Zubehör / Befestigungen

• Klemme B: Bügeloberteil, Klemmenunterteil, Sechskantschrauben M8x60 und Vierkantmutter M8.
• Klemme B10: Bügeloberteil, Innensechskant, Bügelunterteil und Mutter.
• Klemme S: Flachkopfschraube, Klemmenunterteil und Vierkantmutter.
• Setzbolzenbefestigung: Bolzen und Teller zur Befestigung.
• Stoßverbinder: Oberteil und Unterteil mit Gewinde sowie Innensechskantschraube.
• Sicherheitsklemmen A & D: Sicherheitsoberteil, Klemmenunterteil, Sechskantschraube und Vierkantmutter.
• Hilti-Klemme: hohe Vibrationsresistenz und einfache Montage durch eine Person.
• Eingeschweißte Lochplättchen: Ausführung und Position abhängig von Belastung und Befestigungsmöglichkeiten.

Charakteristika / technische Spezifikationen

• Produkt: Pressroste (Füllstäbe in ausgestanzte Tragstäbe eingepresst).
• Produktion: Pressverfahren; Einfassung als T-Profil oder Flachband, Widerstandsschweißen.
• Füllstäbe: in der Regel kaltgewalzter Flachstahl; verschiedene Materialien möglich.
• Rutschschutz: Gleitschutzausführungen durch Oberflächeneinklinkung möglich.
• Hohe Variantenvielfalt: flexible Gestaltung von Maschenbild, Höhe und Stärke der Tragstäbe.
• Standardprofile und Maschen: siehe Auflistungen für 2–3 mm und 4–5 mm.
• Befestigungen: zahlreiche Klemmentypen, Stoßverbinder, Setzbolzen und eingeschweißte Lochplättchen verfügbar.
