Elektrische Fußbodenheizung 100305

für Wohnhausfür gewerbliche Nutzungfür Betonboden

Produktübersicht

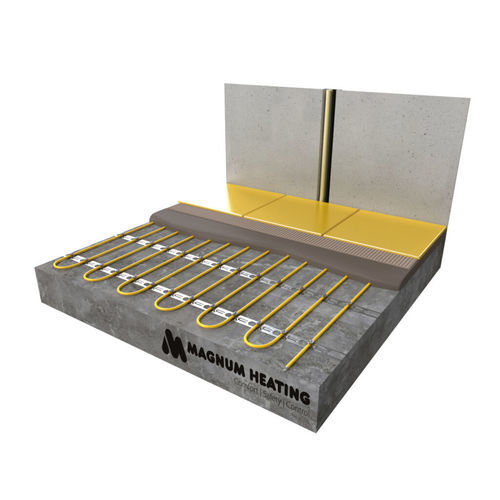

Das MAGNUM Cable ist ein elektrische Heizkabel, ausgelegt für die Installation in Zementestrichen. Der Kabelabstand bestimmt die Leistung pro m² und erlaubt höhere Leistung für schnellere Reaktion und höhere Oberflächentemperaturen oder geringere Leistung für konstante/niedrige Temperaturen. Das Kabel ist flexibel und erleichtert die Verlegung. Es kann mit Aluminiumklebeband auf MAGNUM Isorol oder Nutplatten befestigt oder mit Kabelbindern auf Betonmatten montiert werden. Abstandhalterstreifen sind für die Direktmontage auf dem Boden verfügbar.

Installationsmethoden
Es stehen zwei lineare Leistungsvarianten zur Verfügung: 10 W/m und 17 W/m. Die 10 W/m Kabel werden in Gesamtleistungen von 100 bis 1900 W geliefert und decken Flächen von ca. 1–20 m² ab. Die 17 W/m Kabel werden in Gesamtleistungen von 300 bis 3300 W geliefert und decken Flächen von ca. 2–30 m² ab. Das Heizkabel ist am Ende als Schleife ausgeführt, sodass die Zuleitung nur von einer Seite erfolgt; diese einzigartige, unsichtbare Verbindung macht eine Rückführung zum Thermostat überflüssig. MAGNUM Cable ist nicht für Leichtbeton geeignet.

Zusätzliche Hinweise
Ein fortschrittliches WiFi-Thermostat berücksichtigt die Aufheizzeit, sodass der Boden zur gewünschten Zeit die richtige Temperatur erreicht. Das Wegfallen von Wandheizkörpern bietet Gestaltungsfreiheit, sofern eine Hauptheizung möglich ist.

Beispielberechnung Abstand
Zur Berechnung des Kabelabstands: freie Bodenfläche (m²) durch Gesamtleistung des Kabels (W) teilen und das Ergebnis mit der linearen Wattzahl (10 oder 17 W/m) multiplizieren. Die ersten beiden Ziffern nach dem Dezimalpunkt geben den Abstand in Zentimetern an.

Beispiele:
500 W auf 3 m² → (3 ÷ 500) × 17 = 0,102 → 10 cm Abstand
1000 W auf 7 m² → (7 ÷ 1000) × 17 = 0,119 → 11–12 cm Abstand

Lieferumfang

• Heizkabel
• Montageband
• Flexibles Rohr für Bodensensor
• Installationsanleitung

MAGNUM Cable 17 (Set) — Auswahl

• Art.nr. 100305 / 110305 — 17,6 m — 300 W — 1,3 A — 177 Ω
• Art.nr. 100505 / 110505 — 29,4 m — 500 W — 2,2 A — 109 Ω
• Art.nr. 100705 / 110705 — 41,2 m — 700 W — 3,0 A — 76 Ω
• Art.nr. 101005 / 111005 — 58,8 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 101255 / 111255 — 73,5 m — 1250 W — 5,5 A — 42 Ω
• Art.nr. 101705 / 111705 — 100,0 m — 1700 W — 7,4 A — 31 Ω
• Art.nr. 102105 / 112105 — 123,5 m — 2100 W — 9,0 A — 25 Ω
• Art.nr. 102605 / 112605 — 152,9 m — 2600 W — 11,3 A — 20 Ω
• Art.nr. 102905 / 112905 — 170,6 m — 2900 W — 12,8 A — 18 Ω
• Art.nr. 103305 / 113305 — 194,1 m — 3300 W — 14,3 A — 16 Ω

MAGNUM Cable 17 W/m (Einzel)

• Art.nr. 120300 — 17,6 m — 300 W — 1,3 A — 177 Ω
• Art.nr. 120500 — 29,4 m — 500 W — 2,2 A — 109 Ω
• Art.nr. 120700 — 41,2 m — 700 W — 3,0 A — 76 Ω
• Art.nr. 121000 — 58,8 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 121250 — 73,5 m — 1250 W — 5,5 A — 42 Ω
• Art.nr. 121700 — 100,0 m — 1700 W — 7,4 A — 31 Ω
• Art.nr. 122100 — 123,5 m — 2100 W — 9,0 A — 25 Ω
• Art.nr. 122600 — 152,9 m — 2600 W — 11,3 A — 20 Ω
• Art.nr. 122900 — 170,6 m — 2900 W — 12,8 A — 18 Ω
• Art.nr. 123200 — 194,1 m — 3300 W — 14,3 A — 16 Ω

MAGNUM Cable 10 W/m (Einzel)

• Art.nr. 120107 — 10 m — 100 W — 0,4 A — 529 Ω
• Art.nr. 120207 — 20 m — 200 W — 0,9 A — 264 Ω
• Art.nr. 120307 — 30 m — 300 W — 1,3 A — 176 Ω
• Art.nr. 120407 — 40 m — 400 W — 1,7 A — 132 Ω
• Art.nr. 120507 — 50 m — 500 W — 2,2 A — 106 Ω
• Art.nr. 120607 — 60 m — 600 W — 2,6 A — 88 Ω
• Art.nr. 120807 — 80 m — 800 W — 3,5 A — 66 Ω
• Art.nr. 121007 — 100 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 121207 — 120 m — 1200 W — 5,2 A — 44 Ω
• Art.nr. 121507 — 150 m — 1500 W — 6,5 A — 35 Ω
• Art.nr. 121907 — 190 m — 1900 W — 8,3 A — 28 Ω

Optionen / Zubehör

• Art.nr. 720100 — MAGNUM Stabiliser fibres — Beutel 150 g
• Art.nr. 720150 — MAGNUM Aluminiumklebeband — Rolle 10 m × 5 cm
• Art.nr. 720310 — MAGNUM Abstandshalterstreifen — 10 m
• Art.nr. 720315 — MAGNUM Abstandshalterstreifen — 15 m
• Art.nr. 720400 — MAGNUM Randstreifen — Rolle 10 m × 10 cm
• Art.nr. 720502 — MAGNUM Isorol — Rolle 24 m², 3 mm

Spezifikationen (Kurz)

• Systemtyp: Elektrisch
• Systemhöhe: 7 mm
• Systembreite: Variabel
• Mindestaufbauhöhe: 30 mm
• Installation: Estrich
• Leistung Kabel 17 W/m: 115–200 W/m²
• Leistung Kabel 10 W/m: 60–115 W/m²
• Geeignet für Nassbereiche, Fliesen, Holz, (PVC) Laminat, Teppich: Zugelassen
• Zertifikate: CE, VDE
• Garantie: Lebensdauer* (elektromechanischer Teil)
