Heißwasser-Fußbodenheizung SLIMFIT

für Wohnhausfür Privatgebrauchfür Schichtstoffboden

Übersicht

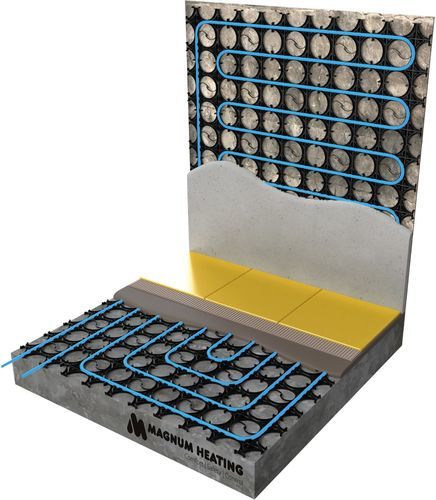

MAGNUM SlimFit 10 und SlimFit 12 sind flache, wassergeführte Heizsysteme zur Montage auf Boden und Wand. SlimFit 10 ist für Ø10 mm Rohr ausgelegt und hat eine Systemhöhe von 12 mm; SlimFit 12 ist für Ø12 mm Rohr ausgelegt und hat eine Systemhöhe von 14 mm. Die offene Plattenstruktur gewährleistet gute Haftung von Estrich oder Putz und eignet sich für Sanierungen sowie als Hauptheizung.

Funktion und Aufbau
Das System besteht aus ineinandergreifenden Kunststoffmatten, die zusammengesteckt werden. Das Heizrohr wird in die Nuten der Matte eingeklickt. Verpackungen enthalten 5 Platten: SlimFit 10 — 5 Platten 60 x 80 cm (2,4 m²); SlimFit 12 — 5 Platten 75 x 100 cm (3,75 m²).

Vorteile

• Sehr geringe Aufbauhöhe, geeignet für Renovierungen.
• Kompatibel mit verschiedenen Bodenbelägen (Fliesen, Holz, Laminat, Teppich) — bei einigen Belägen ist ein Ausgleichsestrich erforderlich.
• Kann für Heizen und Kühlen verwendet werden (in Wandanwendung trägt die Matte den Putz).
• Zertifizierungen: CE, KOMO, MPA, SKZ. Garantie: 2 Jahre auf Elemente, 50 Jahre auf Rohr.

Installationsmethoden
Zur Montage (Boden oder Wand)

• Bohrlochgröße: 5–6 mm (abhängig vom Untergrund).
• Dübelgröße: 5–7 mm je nach Untergrund.

Muster

• Boden: Umkehrspirale
• Wand: Mäander

Oberfläche

• Boden: Ausgleichsmasse oder (Sand)Zementestrich
• Wand: Putzmörtel

Artikel & Komponenten (SlimFit 12)
Art.nr. W61012 — MAGNUM SlimFit 12 system — 3,75 m² — 5 Platten 75 x 100 cm
Art.nr. W12100 — MAGNUM Tube PE-RT — 100 m — 12 x 1,5 mm
Art.nr. W12300 — MAGNUM Tube PE-RT — 300 m — 12 x 1,5 mm
Art.nr. W90012 — MAGNUM Adapter / Eurokonus — 12 x 1,5 x 3/4” mm
Art.nr. W91201 — PUSH Anschlussset für 1x 100 m Rohr 12 mm
Art.nr. W91202 — PUSH Anschlussset für 2x 100 m Rohr 12 mm
Art.nr. W91203 — PUSH Anschlussset für 3x 100 m Rohr 12 mm

Artikel & Komponenten (SlimFit 10)
Art.nr. W61024 — MAGNUM SlimFit 10 system — 2,4 m² — 5 Platten 60 x 80 cm
Art.nr. W10080 — MAGNUM Tube PE-RT — 80 m — 10 x 1,3 mm
Art.nr. W10240 — MAGNUM Tube PE-RT — 240 m — 10 x 1,3 mm
Art.nr. W90010 — MAGNUM Adapter / Eurokonus — 10 x 1,3 x 3/4” mm (2 Stück) Stahl
Art.nr. W91001 — PUSH Anschlussset für 1x 80 m Rohr 10 mm
Art.nr. W91002 — PUSH Anschlussset für 2x 80 m Rohr 10 mm
Art.nr. W91003 — PUSH Anschlussset für 3x 80 m Rohr 10 mm
Art.nr. W91004 — PUSH Anschlussset für 4x 80 m Rohr 10 mm

Informationen zu Gruppen und Längen
Rohrlängen: SlimFit 10 — 80 m und 240 m; SlimFit 12 — 100 m und 300 m. Maximale Rohrlänge pro Heizkreis: SlimFit 10 = 240 m (3×80 m), SlimFit 12 = 300 m (3×100 m). Geschätzte maximale Fläche pro Gruppe: SlimFit 10 = 24 m²; SlimFit 12 = 37,5 m².

Installationsvideo
Schritt-für-Schritt-Installationsvideo verfügbar, das Verlegung, Einclippen und Ausführung zeigt (Referenzvideo MAGNUM SlimFit).

Spezifikationen / Technische Merkmale

• Marke: MAGNUM
• Serie / Modell: SlimFit (Varianten 10 und 12)
• Systemtyp: Wasserbasiertes Heizsystem für Boden oder Wand
• Einbauhöhe: 12 mm (SlimFit 10) und 14 mm (SlimFit 12) inkl. Rohr
• Gesamte Aufbauhöhe: ca. 15–20 mm (10); ca. 17–22 mm (12)
• Elementabmessungen: 800×600 mm (10); 1000×750 mm (12)
• Komponentenabmessungen: 200×200 mm (10); 250×250 mm (12)
• Pack-Abdeckung: 2,4 m² (5 Elemente) 10; 3,75 m² (5 Elemente) 12
• Rohrkompatibilität: Ø10 mm (10); Ø12 mm (12)
• Mittelfernabstand: 100 mm (10); 125 mm (12)
• Geeignete Oberflächen: Fliesen, Holz (mit Ausgleichsmasse), PVC-Laminat (mit Ausgleichsmasse), Teppich (mit Ausgleichsmasse)
• Zertifizierungen: CE, KOMO, MPA, SKZ
• Garantie: 2 Jahre auf Elemente; 50 Jahre auf Rohr

Technische Details

• SlimFit 10 Elemente L×B: 800 × 600 mm (4×3 Komponenten); Komponente 200 × 200 mm; Fläche pro Element 0,48 m²; Pack 2,4 m² (5 Elemente)
• SlimFit 12 Elemente L×B: 1000 × 750 mm (4×3 Komponenten); Komponente 250 × 250 mm; Fläche pro Element 0,75 m²; Pack 3,75 m² (5 Elemente)
• System-Einbauhöhe: 12 mm (10); 14 mm (12)
• Gesamte Montagehöhe: ca. 15–20 mm (10); 17–22 mm (12)
• Rohr-Mitte-zu-Mitte-Abstand: 100 mm (10); 125 mm (12)
• Empfohlene Bohrgröße: 5–6 mm; Dübel: 5–7 mm
