Befestigungssystem / expandiertes Polystyrol (EPS) MAGNUM

für BodenInnenbereich

MAGNUM Noppenplatte

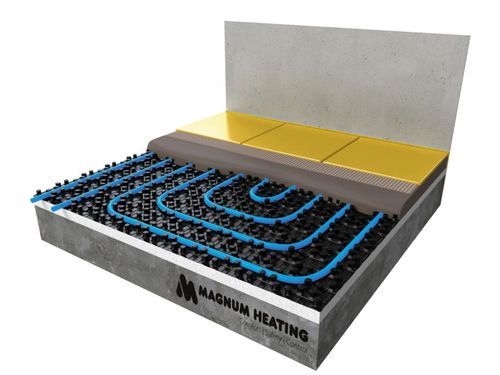

Noppenplatten wurden speziell entwickelt, um die Bodenvorbereitung für die Verlegung von Heizungsrohren zu vereinfachen, was die Verlegezeit erheblich verkürzt. Zudem lassen sich die Rohre mit Noppenplatten schnell und einfach befestigen. Erhältlich als kaschierte, tiefgezogene EPS-Hartplatten, wärme- und trittschalldämmend, in verschiedenen Stärken.

Noppenplatte – Wärmedämmung – Raster 75 mm
Art.nr. | EAN-Code | Beschreibung | Maße (m) | Stück/VE
W99904 | 5414305789112 | Noppenplatte 17 mm / 46 mm | 1,35 x 0,75 | 14 Stk.
W99905 | 5414305789129 | Noppenplatte 31 mm / 60 mm | 1,35 x 0,75 | 10 Stk.

Noppenplatte starr – Wärmedämmung – Raster 50 mm
Art.nr. | EAN-Code | Beschreibung | Maße (m) | Stück/VE
W99880 | 8718531999725 | Noppenplatte starr 8 mm / 30 mm | 1,40 x 0,80 | 17 Stk.
W99885 | 8718531999732 | Noppenplatte starr 10 mm / 32 mm | 1,40 x 0,80 | 16 Stk.
W99901 | 5414305789082 | Noppenplatte starr 17 mm / 39 mm | 1,40 x 0,80 | 11 Stk.
W99850 | 8436611650600 | Noppenplatte starr 21 mm / 43 mm | 1,40 x 0,80 | 10 Stk.
W99855 | 8436611650655 | Noppenplatte starr 27 mm / 49 mm Norm 2022 | 1,40 x 0,80 | 9 Stk.
W99860 | 8436611650662 | Noppenplatte starr 44 mm / 66 mm Norm 2022 | 1,40 x 0,80 | 6 Stk.

Noppenplatte – Wärme-/Trittschalldämmung – Raster 75 mm
Art.nr. | EAN-Code | Beschreibung | Maße (m) | Stück/VE
W99940 | 8718531999787 | Noppenplatte Trittschall 21-50+10 mm / 60 mm | 1,35 x 0,75 | 10 Stk.
W99941 | 8718531999794 | Noppenplatte Trittschall 21-50+20 mm / 70 mm | 1,35 x 0,75 | 8 Stk.
W99942 | 8718531999800 | Noppenplatte Trittschall 31-60+10 mm / 70 mm | 1,35 x 0,75 | 8 Stk.
W99943 | 8718531999817 | Noppenplatte Trittschall 31-60+20 mm / 80 mm | 1,35 x 0,75 | 7 Stk.

Noppenplatte starr – Wärme-/Trittschalldämmung – Raster 50 mm
Art.nr. | EAN-Code | Beschreibung | Maße (m) | Stück/VE
W99944 | 8718531999824 | Noppenplatte starr Trittschall 18-40+10 mm / 50 mm | 1,40 x 0,80 | 9 Stk.
W99945 | 8718531999831 | Noppenplatte starr Trittschall 26-48+10 mm / 58 mm | 1,40 x 0,80 | 7 Stk.
W99946 | 8718531999848 | Noppenplatte starr Trittschall 33-55+10 mm / 65 mm | 1,40 x 0,80 | 6 Stk.
W99947 | 8718531999855 | Noppenplatte starr Trittschall 18-40+20 mm / 60 mm | 1,40 x 0,80 | 8 Stk.
W99948 | 8718531999862 | Noppenplatte starr Trittschall 26-48+20 mm / 68 mm | 1,40 x 0,80 | 6 Stk.
W99949 | 8718531999879 | Noppenplatte starr Trittschall 33-55+20 mm / 75 mm | 1,40 x 0,80 | 5 Stk.
W99960 | 8436611650679 | Noppenplatte starr Graphit 23 mm / 45 mm Norm 2022 | 1,40 x 0,80 | 10 Stk.
W99965 | 8436611650686 | Noppenplatte starr Graphit 38 mm / 60 mm Norm 2022 | 1,40 x 0,80 | 7 Stk.

Eigenschaften
Systemtyp | Wassergeführt
Systemhöhe | 8 bis 80 mm
Verlegeabstand | Raster 50 mm und 75 mm
Min. Aufbauhöhe | 5 cm über dem Rohr
Einbau | Fertigboden
Für Nassräume geeignet | Ja
Fliesen | Ja
Holz | Ja
(PVC) Laminat | Ja
Teppich | Ja
Garantie | 2 Jahre

Technische Details
Die tiefgezogene MAGNUM Noppenplatte ist eine hochdichte, selbstverlöschende EPS-Platte (EPS-AU) mit starrer Tiefziehfolie für die Verlegung von Fußbodenheizungen.
Das hochdichte EPS sorgt für eine hohe Wärmedämmung und verhindert Wärmeverluste über die Geschossdecke.
Die tiefgezogene Oberfläche ist starr und wasserdicht, verhindert Wärmeverluste durch Dampf und erhöht die mechanische Festigkeit der Platte.
Die Platte ist geformt und durch die tiefgezogene Folie an allen 4 Kanten mit Nut und Feder versehen, was eine einfache Verlegung ermöglicht und Wärmebrücken vermeidet.
Leistungserklärung, verpflichtend für alle im Bau verwendeten Dämmstoffe, gemäß UNE EN 13163 für Wärmedämmung.
Produktzertifikat von AENOR gemäß UNE EN 13163 für Wärmedämmung.

Vorteile
– Dank der Wärmedämmung werden Wärmeverluste über die Geschossdecke vermieden. So steigt der Wohnkomfort bei gleichzeitig geringerem Energieverbrauch.
– Die Noppenform ermöglicht eine sehr schnelle Befestigung der Rohre ohne Klammern oder Zubehör.
– Einfache Verlegung dank leichtem und sehr handlichem Material.
– Die starre Tiefziehfolie verleiht eine hohe mechanische Festigkeit, sodass die Platte Begehen während der Installation problemlos standhält.
– Geeignet für Rohre mit 14 bis 16 mm Durchmesser.
– Speziell entwickelt, um die Anforderungen der spanischen Bauordnung (CTE) zu erfüllen.
– Erfüllt die Anforderungen der CE-Kennzeichnung.
– Rohrabstand: 50 oder 75 mm
– Plattengesamtmaß: 1400 x 800 oder 1350 x 750 mm
