Heißwasser-Fußbodenheizung DRYFLOOR

für Wohnhausfür SchichtstoffbodenPlatten expandiertem Polystorol

Produktübersicht

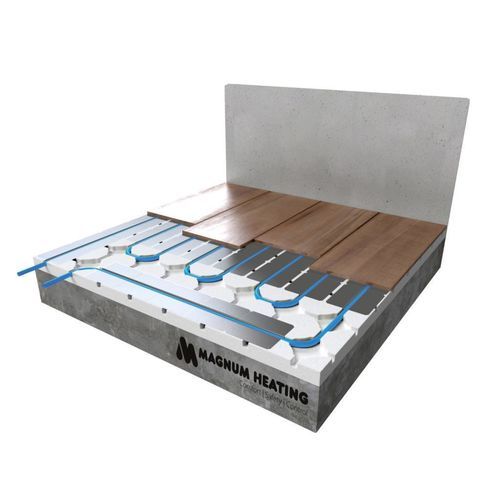

Das MAGNUM DryFloor System ermöglicht eine trockene Fußbodenheizung bei geringer Bauhöhe oder auf weniger tragfähigen Untergründen (z. B. Holzunterböden). Das System besteht aus profilierten EPS‑Dämmplatten, auf denen Aluminium‑Omega‑Profile zur Wärmeverteilung und Aufnahme des Heizrohrs angeordnet werden.

Hauptmerkmale

• Systemhöhe: 25 mm (Trockenkonstruktion)
• Aluminium‑Omega‑Profile verteilen die Wärme über die Bodenfläche; Wärmeleitfähigkeit: 80 W/mK
• Schnellere Reaktionszeit im Vergleich zu herkömmlichen Estrichsystemen
• Empfohlenes Rohrdurchmesser in Kombination mit den Dämmplatten: 14 mm
• Ca. 8 Aluminiumprofile pro m² (Faustregel)
• Der Untergrund muss vor der Verlegung stabil, eben und sauber sein

Produktvarianten / Artikel
Art.nr. | Beschreibung | m² | Abmessungen
W62075 | MAGNUM DryFloor 25 mm | 7,5 m² | 100 x 75 cm
W62901 | Aluminium Omega‑Profil 14 mm | | 1000 x 120 x 0,4 mm

Rohrleitungen (Beispiele)
Art.nr. | Beschreibung | m | Abmessungen
W14100 | MAGNUM Tube PE-RT | 100 m | 14 x 2 mm
W14120 | MAGNUM Tube PE-RT | 120 m | 14 x 2 mm
W14240 | MAGNUM Tube PE-RT | 240 m | 14 x 2 mm
W14600 | MAGNUM Tube PE-RT | 600 m | 14 x 2 mm

Zubehör
Art.nr. | Beschreibung | Abmessungen
W90014 | Adapter / Eurokonus‑Anschluss | 14 x 2 x 3/4” mm

Spezifikationen (Kurz)

• Systemtyp: Wasserbasiertes Fußbodenheizsystem (Trockenkonstruktion)
• Systemhöhe: 25 mm
• Mindestinstallationshöhe: 25 mm
• Systembreite: ab 20 cm
• Installation: Schwimmend
• Leistung: Variabel
• Geeignet für Feuchträume: Ja
• Fliesen: Geeignet (in Kombination mit Fermacell mind. 12 mm)
• Holz: Geeignet
• (PVC) Laminat: Geeignet (in Kombination mit Fermacell mind. 12 mm)
• Teppich: Geeignet (in Kombination mit Fermacell mind. 12 mm)
• Zertifizierung: CE
• Garantie: 2 Jahre (Platten & Profile); Rohre: bis zu 50 Jahre

Gewährleistung

• MAGNUM Dämmplatten und Profile: 2 Jahre
• MAGNUM Rohr: 50 Jahre (die ersten 10 Jahre mit Folgeschadendeckung)

Technische Details
EPS‑Dämmplatten

• Nutzfläche pro Platte: 0,75 m² (1000 x 750 mm)
• Stückzahl pro Packung: 10 Platten (7,5 m²)
• Nennstärke: 25 mm
• Rohrabstand (Hauptheizung): 125 mm
• Maximale Rohrlänge pro Kreis: 100 m
• Wärmeleitfähigkeit (DIN V 4108‑10): 0,035 W/mK
• Wärmedurchgangswiderstand: 0,71 m²K/W
• Stauchfestigkeit (10 %): 150 kPa
• Zugbelastung: 60 kPa
• Verformungstemperatur: bis 80 °C
• Brandverhalten (EN 13501): Klasse E
• Bauproduktklasse (DIN 4102): B1
• Material: EPS Hartschaum (FCKW‑frei)
• Normen: EN 13163, DIN V 4108‑10

Aluminium‑Omega‑Profile

• Abmessungen pro Profil: 1000 x 120 x 0,4 mm
• Wärmeleitfähigkeit: 80 W/mK
• Geschätzter Bedarf: 8 Profile pro m²

Technische Spezifikationen (Kurz)

• Produktname: MAGNUM DryFloor
• Systemhöhe: 25 mm
• Systemtyp: Wasserbasiertes Fußbodenheizsystem, Trockenkonstruktion
• Dämmplatten‑Größe: 100 x 75 cm (Nutzfläche 0,75 m²)
• Profile: Aluminium Omega‑Profile (1000 x 120 x 0,4 mm)
• Empfohlenes Rohrdurchmesser: 14 mm
• Rohrabstand: 125 mm
• Maximale Rohrlänge pro Kreis: 100 m
• Zertifizierung: CE
• Garantie: Platten & Profile 2 Jahre; Rohre bis zu 50 Jahre (erste 10 Jahre mit Folgeschadendeckung)
