Heißwasser-Fußbodenheizung HEATBOARD W

für Wohnhausfür SchichtstoffbodenPlatten expandiertem Polystorol

Übersicht

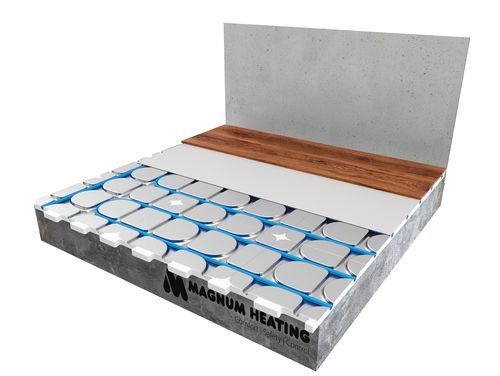

Das 18 mm dünne, wasserbasierte Fußbodenheizungssystem MAGNUM HeatBoard W kann direkt unter schwimmenden Holzböden, Parkett oder Laminat verlegt werden. Nur für trockene Räume geeignet, ideal für Renovierungen.

Anwendung
MAGNUM HeatBoard W ist für harte, trockene Bodensysteme (Laminat, Holz und Parkett) geeignet. Bei weichen Bodenbelägen (Teppiche) sollte zuvor MAGNUM DuoBoard zwischen Heizungssystem und Bodenbelag verlegt werden.

Einfache Installation
Die Systemplatten lassen sich wie Puzzleteile zusammenstecken und mit einem Teppichmesser leicht zuschneiden. Der 12 mm MAGNUM Tube Heizrohr lässt sich einklemmen. Der feste Rohrabstand beträgt 125 mm. Pro m² werden ca. 8 m MAGNUM Tube benötigt. Der Boden kann anschließend mit der mitgelieferten Filzschicht bedeckt werden, auf der der Oberbelag verlegt werden kann. Der Untergrund muss stabil, eben und sauber sein.

Lieferumfang

• 13 Platten (4,8 m²)
• Filzschicht (5 m²)
• Rolle Aluminiumklebeband
• Schutzhandschuhe

Hinweis
12 mm MAGNUM Tube, ein Verteiler, erforderliche Anschlussarmaturen und ggf. DuoBoard müssen separat bestellt werden.

Artikelnummern
Art.nr. | Description | m² | Dimensions
W63010 | MAGNUM Heatboard 18 mm | 4,8 m² | 13 Platten à 770 x 520 mm

Optionen
Art.nr. | Options | m | Dimensions
W12100 | MAGNUM Tube PE-RT | 100 m | 12 x 1,5 mm
W12300 | MAGNUM Tube PE-RT | 300 m | 12 x 1,5 mm
W90012 | MAGNUM Adaptor / Euroconus connection | | 12 x 1,5 x 3/4” mm
W91201 | PUSH connection set for 1 x 100 m tube 12 mm | |
W91202 | PUSH connection set for 2 x 100 m tube 12 mm | |
W91203 | PUSH connection set for 3 x 100 m tube 12 mm | |
430030 | DuoBoard 2 x 4 MDF plates | 2,88 m² | 1200 x 600 x 3 mm BaseBoard / 4 mm TopBoard

Spezifikationen (Zusammenfassung)
Systemtyp | Systemhöhe | Systembreite | Minimale Einbauhöhe | Installation | Rohrabstand | In nassen Bereichen | Fliesen | Holz | (PVC) Laminat | Teppich | Zertifizierung | Garantie
Wasserbasiert | 18 mm | ab 20 cm | 18 mm | Schwimmend | Fix 125 mm | X | V (i.c.w. Knauf or Fermacell min. 12mm) | V | V (PVC i.c.w. DuoBoard) | V (i.c.w. DuoBoard) | CE | 2 Jahre

Technische Details (Schlüsselwerte)

• Bezeichnung gemäß Norm: EPS-EN13163-T2-L2-S2-P2-DLT(1)5-CS(10)150
• Nennstärke dL: 17 mm
• Wärmeleitfähigkeitskoeffizient: 0,036 W/mK (DIN V 4108-10)
• Wärmedämmwiderstand: 0,33 m²K/W
• Druckspannung: 150 kPa (bei 10% Kompression)
• Zugbelastung: 45 kPa
• Hitzebeständigkeit: < 80°C
• Anwendungsbereich: DEO gemäß DIN 4108-10
• Brandverhalten: Klasse E gemäß EN 1350
• Baukastenklasse: B2 gemäß DIN 4102
• Material: EPS Polystyrol-Hartschaum (CFK-frei)
• Gültige Norm: EN 13163, DIN V 4108-10

Eigenschaften / Technische Spezifikationen

• Systemtyp: Wasserbasiert
• Systemhöhe: 18 mm
• Systembreite: ab 20 cm
• Minimale Einbauhöhe: 18 mm
• Installation: Schwimmend
• Rohrabstand: Fix 125 mm
• Geeignet in nassen Bereichen: Nein
• Geeignet für Fliesen: Ja (in Kombination mit Knauf or Fermacell min. 12mm)
• Geeignet für Holz: Ja
• Geeignet für (PVC) Laminat: Ja (mit DuoBoard)
• Geeignet für Teppich: Ja (mit DuoBoard)
• Zertifizierung: CE
• Garantie: 2 Jahre
• Wärmeleitfähigkeit: 0,036 W/mK
• Wärmedämmwiderstand: 0,33 m²K/W
• Druckspannung: 150 kPa (bei 10% Kompression)
• Hitzebeständigkeit: < 80°C
• Material: EPS Polystyrol-Hartschaum (CFK-frei)
