Befestigungssystem / expandiertes Polystyrol (EPS) TACKER

für BodenInnenbereich

Übersicht

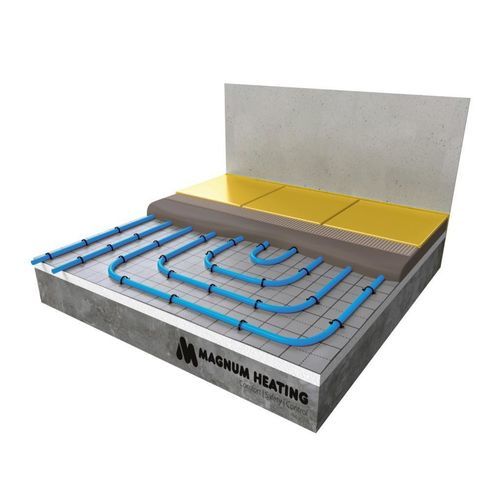

Das Tacker-System umfasst Dämmplatten, Gitterfolie und Befestigungsklammern zur effizienten Verlegung von Fußbodenheizungen. Die Rohre werden mit Tacker-Klammern direkt auf 20, 30 oder 50 mm Dämmplatten befestigt, wodurch das System für große Flächen geeignet ist. Randdämmstreifen sind an allen Wänden anzubringen, um Ausdehnungen des Bodens zu ermöglichen.

Tacker Gitterfolie
Für Verlegungen auf Dämmung ist die Tacker Gitterfolie erhältlich. Die Folie hat eine Rechteckteilung von 10 cm x 10 cm und ein Innenraster von 5 cm x 5 cm, sodass verschiedene Rohrabstände möglich sind.

Tacker Klammern und Gerät
Das System verwendet Kunststoffklammern Tacker (40 mm und 60 mm), mit denen die Heizungsrohre direkt auf den Dämmplatten befestigt werden. Die Klammern werden mit der Tacker-Klammermaschine gesetzt.

Produkte (Artikelnummern)
Art.nr. | Beschreibung | m² | Maße
W90102 | Tacker Gitterfolie | 50 m² | 50 m x 1 m
W90103 | MAGNUM Tacker Dämmplatte | 10 m² | Thermisch 20 mm
W90104 | MAGNUM Tacker Dämmplatte | 10 m² | Thermisch 30 mm
W99915 | MAGNUM Tacker Dämmplatte | 10 m² | Thermisch 50 mm
W90122 | MAGNUM Tacker Dämmplatte | 10 m² | Akustisch 20 mm
W90123 | MAGNUM Tacker Dämmplatte | 10 m² | Akustisch 30 mm

Art.nr. | Beschreibung | Verpackung
W90105 | Tacker Klammern | 40 mm – 300 Stück
W90106 | Tacker Klammern | 60 mm – 300 Stück

Art.nr. | Beschreibung
W90107 | Tacker Klammergerät

Spezifikationen
Systemtyp | Wasserbasiert
Systemhöhe | 20, 30 oder 50 mm
Systembreite | 1000 mm
Min. Verlegehöhe | 5 cm über dem Rohr
Montage | Schwimmend / Kleben
In Nassräumen | Ja
Fliesen | Ja
Holz | Ja
(PVC) Laminat | Ja
Teppich | Ja
Zertifizierungen | DIN 13163, DIN 4108-10, Baustoffklasse B2 (DIN 4102-B2)
Garantie | 2 Jahre

Technische Daten

• Plattenabmessungen (Rolle): 10000 x 1000 mm
• Plattenstärke: 20, 30 oder 50 mm
• Wärmeleitwiderstand: ca. 0,44 m²K/W (20 mm), 0,75 m²K/W (30 mm), 1,25 m²K/W (50 mm)
• Max. Verkehrsbelastung: 4 kPa (kN/m²)
• Schallverbesserung Trittschall: 28 dB oder 29 dB
• Nennwärmeleitfähigkeit (DIN 4108-4): 0,045 W/mK
• Klammeroptionen: 40 mm und 60 mm (300 Stk.); 38 mm Klammern geeignet für Rohre Ø 14–20 mm
• Abmessungen Klammergerät: 800 x 140 x 70 mm
