Korrosionsbeständiger Sammler BASIC

Übersicht

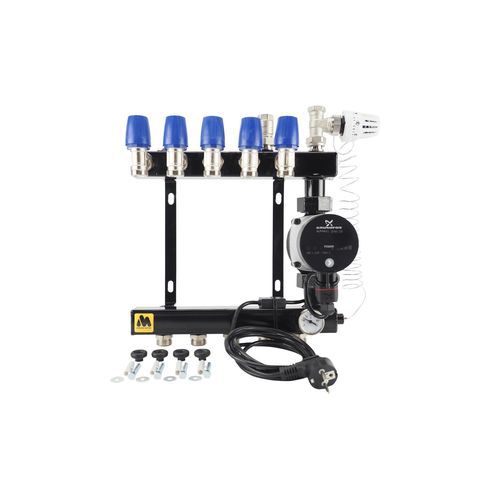

Der MAGNUM Basic Steel ist eine einfache, aber sehr robuste Steuerungseinheit, die serienmäßig mit einer energieeffizienten Pumpe der Energieklasse A ausgestattet ist. Diese Pumpe ist eine Konstantdruck- (modulierende) Pumpe, die sich anpasst, wenn Gruppen durch Stellglieder geschlossen werden. Der Verteiler ist hydraulisch neutral, das heißt die Pumpe dieses Verteilers hat keinen Einfluss auf den Primärkreis. Der Verteiler ist auf 6 bar druckgeprüft und wird mit Prüfbericht, klarer Installationsanleitung und Garantiekarte geliefert.

Varianten (Art.nr. | Beschreibung | Abmessungen)
W40001 | MAGNUM Basic Steel 1 Group incl. A-Label Pump | 190 x 390 x 145 mm
W40002 | MAGNUM Basic Steel 2 Groups incl. A-Label Pump | 190 x 390 x 145 mm
W40003 | MAGNUM Basic Steel 3 Groups incl. A-Label Pump | 245 x 390 x 145 mm
W40004 | MAGNUM Basic Steel 4 Groups incl. A-Label Pump | 300 x 390 x 145 mm
W40005 | MAGNUM Basic Steel 5 Groups incl. A-Label Pump | 355 x 390 x 145 mm
W40006 | MAGNUM Basic Steel 6 Groups incl. A-Label Pump | 410 x 390 x 145 mm
W40007 | MAGNUM Basic Steel 7 Groups incl. A-Label Pump | 465 x 390 x 145 mm
W40008 | MAGNUM Basic Steel 8 Groups incl. A-Label Pump | 520 x 390 x 145 mm
W40009 | MAGNUM Basic Steel 9 Groups incl. A-Label Pump | 575 x 390 x 145 mm
W40010 | MAGNUM Basic Steel 10 Groups incl. A-Label Pump | 630 x 390 x 145 mm

Anwendung
Zentralheizkessel | V (geeignet)
Wärmepumpe | X (nicht geeignet)
Sonnenwärme (mit Pufferspeicher) | X (nicht geeignet)
Pelletofen | X (nicht geeignet)
Fernwärme | X (nicht geeignet)

Spezifikationen (Funktionsübersicht)
Ventil am Vorlauf | V (inklusive)
Thermostat am Vorlauf | V (inklusive)
Pumpe | V (inklusive, A-klassifiziert)
Durchflussmesser | X (nicht inklusive)
Thermometer | V (inklusive)
Manometer | X (nicht inklusive)
Entlüfter | V (inklusive)
Ventil am Rücklauf | V (inklusive)
RTL-Ventil am Rücklauf | X (nicht inklusive)
Mischmenge im Regelventil | X (nicht inklusive)
Absperrventil zwischen Vorlauf und Rücklauf | X (nicht inklusive)
Zertifizierung | CE

Technische Details

• Das Gehäuse dieses Verteilers ist feuerverzinkt und epoxidbeschichtet in Schwarz RAL 9011
• Ausgestattet mit Thermostatknopf, Thermometer, Höchstsicherungsgerät und Entlüfter
• Serienmäßig mit einer energieeffizienten Pumpe der Klasse A ausgestattet
• Doppelt einstellbare thermostatische Gruppenventile, geeignet für MAGNUM-Stellglieder
• Gruppenanschlüsse geeignet für 3/4" Euroconus
• Primäranschluss 1/2" (ab 8 Gruppen 3/4")
• Der Verteiler wird standardmäßig mit Montagematerial geliefert
• Thermostatisch vorbereitete Ventile
• Thermostatknopf mit Kappenventil im Tauchrohr
• Bimetall-Thermometer inkl. Tauchrohr
• Entlüfter 1/2"
• Kugelhahn 1/2" zweiteilig blau

Lieferumfang

• Prüfbericht
• Installationsanleitung
• Garantieurkunde
• MAGNUM Basic Steel Einheit

Garantie
MAGNUM Basic Steel: 5 Jahre für das Gehäuse, 2 Jahre für die Armaturen.

Merkmale / technische Spezifikationen

• Modellname: MAGNUM Basic Steel
• Gehäusematerial und -ausführung: verzinktes Gehäuse, epoxidbeschichtet schwarz RAL 9011
• Pumpe: energieeffizient, Klasse A, Konstantdruck (modulierend)
• Hydraulisches Verhalten: hydraulisch neutrales Verteiler
• Druckprüfung: 6 bar (mit Prüfbericht geliefert)
• Gruppenanschlüsse: geeignet für 3/4" Euroconus
• Primäranschluss: 1/2" (3/4" ab 8 Gruppen)
• Inklusive Instrumente: Thermostatknopf, Thermometer, Entlüfter, Höchstsicherungsgerät
• Montage: wird mit Montagematerial geliefert
• Zertifizierungen: CE
