Korrosionsbeständiger Sammler PREMIUM

Übersicht

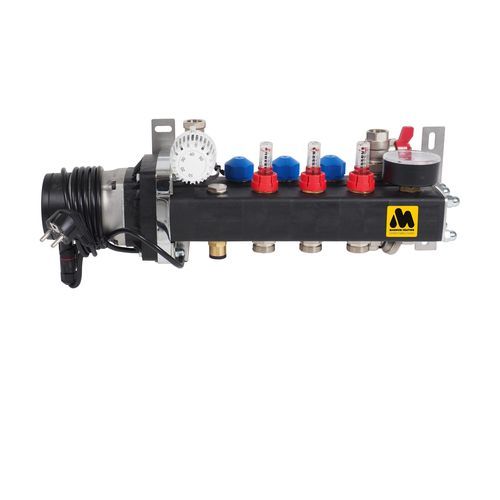

Der MAGNUM Premium Composite Verteiler ist eine kompakte, modulare Hydraulikverteilung für Heiz- und Kühlsysteme. Einzelne Elemente bestehen aus glasfaserverstärktem Polyamid und werden mit Gewindestangen verbunden. Die doppelwandige Ausführung der Elemente bietet Wärmedämmung und reduziert Kondensation am Verteiler deutlich.

Modelle / Abmessungen
Art.nr. — Beschreibung — Maße
W51001 — MAGNUM Premium Composite Verteiler 1 Gruppe — 390 x 200 x 170 mm
W51002 — MAGNUM Premium Composite Verteiler 2 Gruppen — 445 x 200 x 170 mm
W51003 — MAGNUM Premium Composite Verteiler 3 Gruppen — 500 x 200 x 170 mm
W51004 — MAGNUM Premium Composite Verteiler 4 Gruppen — 555 x 200 x 170 mm
W51005 — MAGNUM Premium Composite Verteiler 5 Gruppen — 610 x 200 x 170 mm
W51006 — MAGNUM Premium Composite Verteiler 6 Gruppen — 665 x 200 x 170 mm
W51007 — MAGNUM Premium Composite Verteiler 7 Gruppen — 720 x 200 x 170 mm
W51008 — MAGNUM Premium Composite Verteiler 8 Gruppen — 775 x 200 x 170 mm
W51009 — MAGNUM Premium Composite Verteiler 9 Gruppen — 830 x 200 x 170 mm
W51010 — MAGNUM Premium Composite Verteiler 10 Gruppen — 885 x 200 x 170 mm
W51011 — MAGNUM Premium Composite Verteiler 11 Gruppen — 940 x 200 x 170 mm
W51012 — MAGNUM Premium Composite Verteiler 12 Gruppen — 995 x 200 x 170 mm
W51013 — MAGNUM Premium Composite Verteiler 13 Gruppen — 1050 x 200 x 170 mm
W51014 — MAGNUM Premium Composite Verteiler 14 Gruppen — 1105 x 200 x 170 mm
W51015 — MAGNUM Premium Composite Verteiler 15 Gruppen — 1160 x 200 x 170 mm

Anwendung

• Zentralheizkessel — Ja
• Wärmepumpe — Nein
• Solarthermie (mit Pufferspeicher) — Ja
• Pelletkessel — Ja
• Fernwärme — Ja (auf Anfrage)

Spezifikationen (vorhandene Funktionen)

• Ventil am Zulauf — Ja
• Thermostat am Zulauf — Ja
• Pumpe — Ja
• Durchflussmesser — Ja
• Thermometer — Ja
• Manometer — Ja
• Entlüfter — Ja
• Ventil am Rücklauf — Ja
• RTL-Ventil am Rücklauf — Nein
• Regelventil Mischmenge — Nein
• Absperrventil zwischen Vor- und Rücklauf — Nein
• Prüfung/Inspektion — CE

Technische Details

• Serienmäßig mit energieeffizienter Grundfos A-Label Pumpe ausgestattet.
• Thermostatische Gruppenventile M30x1,5, geeignet für MAGNUM-Stellantriebe.
• Gruppenanschlüsse kompatibel mit ¾” Eurocone.
• Gruppen mit professionellen Durchflussmessern, Bereich 0–2,5 L/min.
• Primäranschluss ½ (ab 8 Gruppen ¾).
• Ausgestattet mit Thermometer, Entlüfter, Sicherheitsventil und Füllhahn.
• Thermostatisch vorbereitete Ventile ½ (ab 8 Gruppen ¾).
• Thermostatknopf mit Kappenventil in Tauchhülse.
• Durchflussmesser: Camflux 2.5 L/m - ½.
• Manothermometer 60 mm axial inkl. DB.
• Entlüfter ½.
• Kugelhahn ½ zweiteilig blau (ab 8 Gruppen ¾).

Montagehinweis
Die Wassertemperatur wird über einen Thermostatkopf eingestellt. Der Verteiler ist mit einer maximalen Sicherheitsvorrichtung ausgestattet, um zu heißes Wasser im Fußbodenverteilsystem zu verhindern.

Lieferumfang

• Druckprüfbericht
• Montageanleitung
• Garantieurkunde
• MAGNUM Premium Composite Verteiler

Garantie
MAGNUM Premium Composite: 10 Jahre auf das Gehäuse, 2 Jahre auf die Ventile.
