Sammler / niedrige Temperatur OPEN LT

Produktbeschreibung

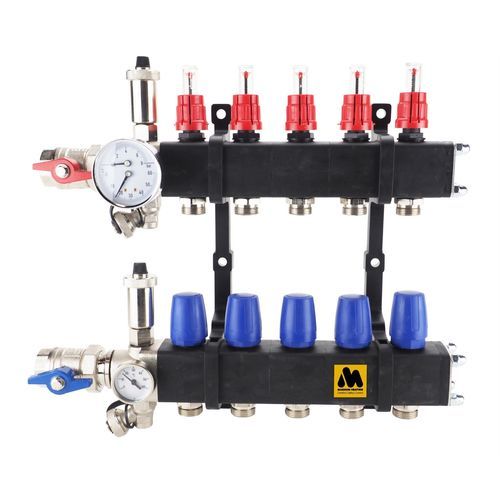

Der MAGNUM Premium Composite Open LT Verteiler besteht aus einzelnen Verbundelementen, die mittels Gewindestangen miteinander verbunden sind. Die Elemente bestehen aus glasfaserverstärktem Polyamid-Verbund, geeignet für hohe und niedrige Temperaturen. Die doppelte Wandkonstruktion bildet eine isolierende Schicht, die Kondensatbildung reduziert und den Verteiler für Heiz- und Kühlanwendungen geeignet macht. Häufige Verwendung in Verbindung mit Wärmepumpen. Standardausstattung: 1" Kugelhähne, 2 automatische Entlüftungsventile, 2 Befüll-/Entleerungsventile, Bimetallthermometer und Thermomanometer.

Verfügbare Modelle / Abmessungen
Art.nr. | Beschreibung | Abmessungen
W50002 | MAGNUM Premium Composite Open LT 2 Gruppen | 265 x 375 x 125 mm
W50003 | MAGNUM Premium Composite Open LT 3 Gruppen | 320 x 375 x 125 mm
W50004 | MAGNUM Premium Composite Open LT 4 Gruppen | 375 x 375 x 125 mm
W50005 | MAGNUM Premium Composite Open LT 5 Gruppen | 430 x 375 x 125 mm
W50006 | MAGNUM Premium Composite Open LT 6 Gruppen | 485 x 375 x 125 mm
W50007 | MAGNUM Premium Composite Open LT 7 Gruppen | 540 x 375 x 125 mm
W50008 | MAGNUM Premium Composite Open LT 8 Gruppen | 595 x 375 x 125 mm
W50009 | MAGNUM Premium Composite Open LT 9 Gruppen | 650 x 375 x 125 mm
W50010 | MAGNUM Premium Composite Open LT 10 Gruppen | 705 x 375 x 125 mm
W50011 | MAGNUM Premium Composite Open LT 11 Gruppen | 760 x 375 x 125 mm
W50012 | MAGNUM Premium Composite Open LT 12 Gruppen | 815 x 375 x 125 mm
W50013 | MAGNUM Premium Composite Open LT 13 Gruppen | 870 x 375 x 125 mm
W50014 | MAGNUM Premium Composite Open LT 14 Gruppen | 925 x 375 x 125 mm
W50015 | MAGNUM Premium Composite Open LT 15 Gruppen | 980 x 375 x 125 mm

Anwendung
Zentralheizkessel | V
Wärmepumpe | V
Solarthermie (mit Pufferspeicher) | V
Pelletofen | V
Fernwärme | V

Spezifikationen (Serienausstattung)
Absperrventil am Vorlauf | V
Thermostat am Vorlauf | X
Pumpe | X
Durchflussmesser | V
Thermometer | V
Druckmesser | V
Entlüfter | V
Absperrventil am Rücklauf | V
RTL-Ventil am Rücklauf | X
Mengeneinstellung im Regelventil | X
Absperrventil zwischen Vor- und Rücklauf | X
Prüfung | CE

Technische Details

• Aufgebaut aus separaten Verbundelementen; 10 Jahre Garantie auf das Gehäuse
• Thermostatische Gruppenventile M30x1,5, geeignet für MAGNUM Stellantriebe
• Gruppen mit professionellen Durchflussmessern, Bereich 0–2,5 L/min (Camflux)
• Gruppenanschlüsse geeignet für 3/4" Eurokonen
• Primäranschluss 1" absperrbar durch Kugelhähne
• Verteiler wird standardmäßig mit Montagematerial geliefert
• Kugelhahn 1" mit rotem Griff (Vorlauf)
• Durchflussmesser Camflux 2,5 L/min – 1/2"
• Bimetallthermometer inbegriffen
• Automatische Entlüftung vernickelt 1/2" mit O-Ring
• Kugelhahn 1" mit blauem Griff (Rücklauf)

Lieferumfang

• Montagebericht
• Installationsanleitung
• Garantiezertifikat
• MAGNUM Premium Composite Open LT Verteiler

Garantie
MAGNUM Premium Composite Open LT: 10 Jahre auf das Verteilergehäuse, 2 Jahre auf Armaturen.

Eigenschaften / Technische Daten

• Material: glasfaserverstärkter Polyamid-Verbund
• Doppelte Wandkonstruktion bildet eine Isolationsschicht (reduziert Kondensation)
• Geeignet für Heiz- und Kühlanwendungen; häufig in Kombination mit Wärmepumpen
• Serienausstattung: 1" Kugelhähne (Vorlauf & Rücklauf), 2 automatische Entlüfter, 2 Befüll-/Entleerungsventile, Bimetallthermometer, Thermomanometer
• Durchflussmesser in den Gruppen: professionelle Camflux-Einheiten, Bereich 0–2,5 L/min
• Gruppenanschlüsse: geeignet für 3/4" Eurokonen
• Primäranschluss: 1" (absperrbar mit Kugelhähnen)
• Montagematerial inklusive
• Garantie: 10 Jahre auf das Gehäuse, 2 Jahre auf Armaturen
