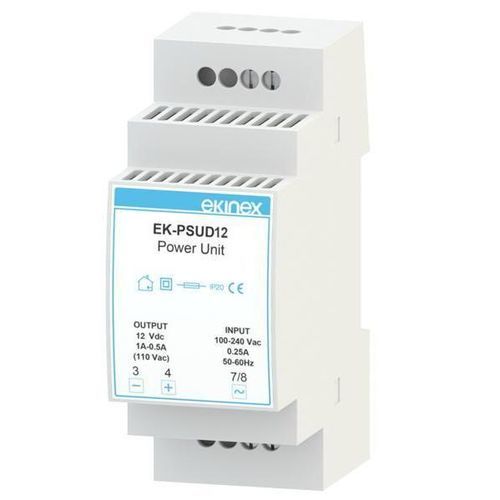

AC/DC-Stromversorgung EK-PSUD12

für DIN-Schieneeinstellbarfür die Automation

Produktübersicht
Das EK-PSUD12 ist ein Schaltnetzteil zur Montage auf 35 mm Hutschiene mit kleinem Bauformat und breitem AC/DC-Eingangsbereich. Geliefert in einem flammhemmenden Kunststoffgehäuse UL94V-0 mit 2 Baueinheiten (1 UM = 18 mm). Geeignet für die Montage auf 35 mm Profilschienen (EN 60715). Integrierte Schutzfunktionen: thermisch, Überlast, Kurzschluss. Ausgangsspannung über Trimmer einstellbar im Bereich 23,3 bis 28 Vdc.

Anschlüsse

• Schraubklemmen für Netzeingang
• Schraubklemmen für Lastausgänge
• Schraubklemmen für Ausgangsspannungs-Einstellung (Trimmerzugang)

Technische Daten

• Eingangsspannung: 100–240 Vac (50–60 Hz) oder 110–350 Vdc
• Eingangsstrom: 0,20 A @115 Vac / 0,22 A @230 Vac
• Eingangsschutz: Sicherung
• Ausgangsspannung: einstellbar 23,3–28 Vdc (Einstellung über Trimmer)
• Ausgangsstrom @115 Vac: 0,5 A
• Holdup-Zeit: 15 ms @230 Vac, 7 ms @115 Vac
• Ripple: < 50 mV rms
• Elektronische Schutzfunktionen: thermisch, Überlast, Kurzschluss
• Leistungsaufnahme Verlust: 4 W @230 Vac
• Betriebstemperatur: -10 bis +60 °C
• Relative Feuchte (nicht kondensierend): 0–95%
• Anzahl Baueinheiten: 2 (1 UM = 18 mm)
• Gehäuse: flammhemmender Kunststoff UL94V-0
• Anschlüsse: Schraubklemmen, max. Leiterquerschnitt 2,5 mm²
• Schutzart: IP20
• Abmessungen (BxHxT): 35,5 x 90 x 60 mm
• Gewicht: 110 g
• Normen: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
• Geeignet zur Montage auf 35 mm Profilschienen (EN 60715)

Funktionen / Merkmale

• Ausgangsspannung einstellbar von 23,3 bis 28 Vdc mittels Trimmer (einstellbar mit Kreuzschlitzschraubendreher)
• Besonders geeignet zur Versorgung von ekinex Delgo EK-DEL-... Modulen zur Überwachung und Steuerung von KNX-gerechten Smart-Home-Systemen

Inbetriebnahme

• Keine Konfiguration erforderlich — Gerät ist betriebsbereit für Installation und Anschluss

Technische Spezifikationen

• Produktbezeichnung auf Seite: "Switching power supply 230Vac 12Vdc 2A"
• Modellcode: EK-PSUD12
• Eingang: 100–240 Vac (50–60 Hz) oder 110–350 Vdc
• Eingangsstrom: 0,20 A @115 Vac / 0,22 A @230 Vac
• Eingangsschutz: Sicherung
• Ausgang: einstellbar 23,3–28 Vdc (Trimmer)
• Ausgangsstrom @115 Vac: 0,5 A
• Holdup-Zeit: 15 ms (@230 Vac) / 7 ms (@115 Vac)
• Ripple < 50 mV rms
• Schutzeinrichtungen: thermisch, Überlast, Kurzschluss
• Leistungsaufnahme Verlust: 4 W @230 Vac
• Betriebstemperatur: -10 bis +60 °C
• Relative Feuchte: 0–95% nicht kondensierend
• Anzahl Baueinheiten: 2 (1 UM = 18 mm)
• Gehäuse: UL94V-0 flammhemmender Kunststoff
• Anschlussleiste: Schraubklemmen, max. Leiter 2,5 mm²
• Schutzart: IP20
• Abmessungen: 35,5 x 90 x 60 mm
• Gewicht: 110 g
• Normen: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
• Montage: geeignet für 35 mm Profilschienen (EN 60715)
