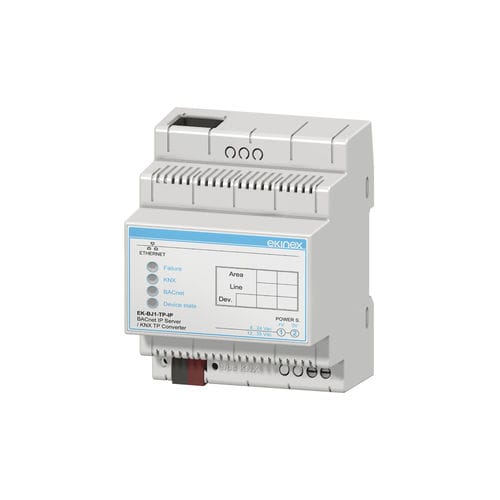

Schnittstellenmodul für Gateway EK-BJ1-TP-IP

DIN-SchieneKNXIP

Beschreibung Das Ekinex® BACnet - KNX Gateway führt eine Protokollkonvertierung zwischen einem BACnet-Protokollnetzwerk und einem KNX TP-Netzwerk durch. Das Gerät fungiert auch als Server im BACnet-Netzwerk. BACnet MS/TP (Master-Slave/Token-passed) Versionen auf der seriellen RS485 Leitung und BACnet IP auf der Ethernet Leitung sind verfügbar. Das Gerät verfügt über ein integriertes KNX-Bus-Kommunikationsmodul und ist für die Montage auf einer 35-mm-Profilschiene vorgesehen; es benötigt zum Betrieb eine Hilfsspannung. Technische Daten Spannungsversorgung: 8...24 Vac oder 12...35 Vdc Leistungsaufnahme bei 24 Vdc: 3,5 VA Kommunikation KNX-Seite KNX-Anschluss (TP) galvanisch von der Stromversorgung getrennt Flüchtiger Backup-Speicher mit "KNX Image"-Puffer von 1440 Bytes BACnet-Seite (MS/TP-Version) Serieller RS485-Anschluss galvanisch von der Stromversorgung getrennt, Leitungsabschluss (120 Ohm) über 1-Wege-Mikroschalter schaltbar BACnet-Kommunikation Kommunikationsgeschwindigkeit 1200 bis 115200 Baud Austausch von BACnet-Objekten Unterstützt flüchtigen Speicher mit 1440 Byte "BACnet Image"-Puffer BACnet-Seite (IP-Version) Ethernet-Anschluss (IEEE 802.3), RJ45-Anschluss, Kabelkategorie mindestens 5E BACnet-Slave-Kommunikation Austausch von BACnet-Objekten Unterstützt flüchtigen Speicher mit 1440 Byte "BACnet Image"-Puffer Funktionen / Merkmale Kunststoffgehäuse 35 mm Montage auf 35 mm Profilschiene (nach EN 60715) Anschluss an Buslinie über KNX-Klemme Gerät mit 4 modularen Einheiten (1 UM = 18 mm) Schutzart IP20 (Gerät installiert) Gewicht 145 g
