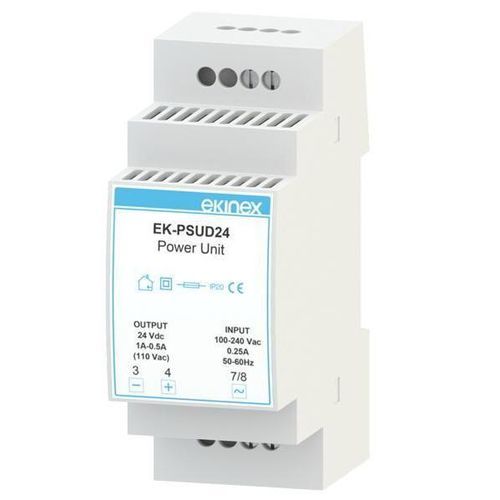

AC/DC-Stromversorgung EK-PSUD24

DC/DCfür DIN-Schienegesteuert

Beschreibung
Das Ekinex® EK-PSUD24 ist ein kompaktes Schaltnetzteil für die Hutschienenmontage mit universellem Eingang und einstellbarer Ausgangsspannung. Es akzeptiert 100–240 Vac (50/60 Hz) oder 110–350 Vdc und liefert eine einstellbare Ausgangsspannung von 23,3 bis 28 Vdc. Untergebracht in einem flammhemmenden UL94V-0 Kunststoffgehäuse (2 UM) bietet es thermischen, Überlast- und Kurzschlussschutz für den zuverlässigen Einsatz in Schaltschrankanwendungen.

Anschlüsse

• Schraubklemmen für Netzanschluss
• Schraubklemmen für Lastausgänge
• Schraubklemmen für Ausgangsspannungsanpassung

Technische Daten

• Eingangsspannung: 100–240 Vac 50/60 Hz oder 110–350 Vdc
• Eingangsstrom: 0,20 A (@115 Vac) / 0,22 A (@230 Vac)
• Eingangsschutz: Sicherung
• Ausgangsstrom: bis zu 0,5 A (@115 Vac)
• Hold-up-Zeit: 7 ms (@115 Vac) / 15 ms (@230 Vac)
• Ripple: < 50 mV rms
• Schutzfunktionen: thermisch, Überlast, Kurzschluss
• Leistungsaufnahme: 4 W (@230 Vac)
• Betriebstemperatur: -10 bis +60 °C
• Relative Luftfeuchte (nicht kondensierend): 0–95%
• Schutzart: IP20
• Abmessungen (BxHxT): 35,5 x 90 x 60 mm
• Gewicht: 110 g
• Gehäuse: flammhemmender Kunststoff UL94V-0
• Montage: 35 mm Hutschiene (2 UM)
• Anschlüsse: Schraubklemmen, max. Leiterquerschnitt 2,5 mm²
• Normen: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014

Funktionen / Merkmale

• Einstellbare Ausgangsspannung 23,3–28 Vdc über Trimmer (mit Kreuzschlitz-/Sternschraubendreher einstellbar)
• Platzsparendes 2-UM-Format für Schaltschrankintegration
• Geeignet zur Versorgung von Ekinex® Delégo EK-DEL-... Modulen und weiteren 24 Vdc Steuergeräten

Konfiguration und Inbetriebnahme
Keine Konfiguration erforderlich. Eingänge und Ausgänge verbinden, Ausgangsspannung bei Bedarf einstellen und auf 35 mm Hutschiene montieren.

Technische Spezifikationen

• Modell: EK-PSUD24
• Eingang: 100–240 Vac 50/60 Hz oder 110–350 Vdc
• Einstellbarer Ausgang: 23,3–28 Vdc
• Ausgangsstrom: bis zu 0,5 A (@115 Vac)
• Eingangsstrom: 0,20 A (@115 Vac) / 0,22 A (@230 Vac)
• Hold-up: 7 ms (@115 Vac) / 15 ms (@230 Vac)
• Ripple: < 50 mV rms
• Schutzfunktionen: thermisch, Überlast, Kurzschluss; Eingangssicherung
• Leistungsaufnahme: 4 W (@230 Vac)
• Betriebstemperatur: -10 bis +60 °C
• Relative Luftfeuchte (nicht kondensierend): 0–95%
• Gehäuseform: 2 UM (1 UM = 18 mm), Hutschienenmontage 35 mm
• Gehäuse: flammhemmender Kunststoff UL94V-0
• Anschlüsse: Schraubklemmen, max. Leiterquerschnitt 2,5 mm²
• Schutzart: IP20
• Abmessungen: 35,5 x 90 x 60 mm
• Gewicht: 110 g
• Normen: CEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
