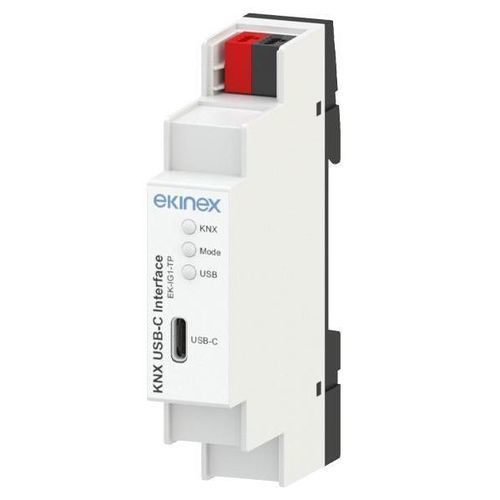

Schnittstellenmodul für Gateway EK-IG1-TP

DIN-SchieneKNXUSB

Beschreibung
Das EK-IG1-TP ist eine KNX-Programmierschnittstelle für die Software ETS®. Es unterstützt KNX Long Frames für schnellere Downloads auf kompatiblen Geräten und ist für KNX-Sicherheit erforderlich. LEDs zeigen Betriebszustand und Bus-Kommunikationsfehler an. Der USB-C-Anschluss ist galvanisch vom KNX-Bus getrennt.

Technische Daten
Stromversorgung

• Versorgung über KNX-Bus (21-30 Vdc)
• USB-Versorgung: kein externes Netzteil erforderlich
• Stromaufnahme: <15 mA vom KNX-Bus, <3 mA vom USB-C-Anschluss

Anschlüsse

• KNX TP-Busanschluss (rot/schwarz)
• USB: Typ-C-Anschluss, maximale Kabellänge: 5 m

Umgebungsbedingungen

• Betriebstemperatur: -5 ... +45 °C
• Lagertemperatur: -25 ... +70 °C
• Relative Luftfeuchtigkeit (nicht kondensierend): 5 ... 93 %

Weitere Merkmale

• Gehäusematerial: Kunststoff (PC)
• Auf DIN-Hutschiene montierbar: 35 mm (nach EN 60715)
• Schutzart: IP20 (eingebaut, nach EN 60529)
• Ausrüstungs- / Schutzklasse: III (nach EN 60664-1)
• Klimatische / mechanische Klassifizierung: 3K5 / 3M2 (nach EN 50491-2)
• 1 Baueinheit (1 Einheit = 18 mm)
• Gewicht: 40 g
• Abmessungen (B×H×T): 17,8 x 90 x 60 mm

Funktionen / Eigenschaften

• KNX
  • Übertragungsmedium: TP
  • Schnittstellenprotokoll: HID/cEMI
  • Max. APDU-Länge: 233 Bytes
  • Object-Server-Protokoll: BAOS V2
  • Gerätemodell: System B
• Bedienelemente und Anzeigen
  • 3 mehrfarbige LEDs für Betriebszustand und Busfehler

Inbetriebnahme und Konfiguration
Für Konfiguration und Inbetriebnahme wird ETS5 oder höher benötigt. ETS-Anwendungsdatei: APEKIG1TP##.knxprod (## = Version).

Eigenschaften / Technische Daten

• Modell: EK-IG1-TP
• Funktion: KNX / USB-C Schnittstelle für ETS-Programmierung
• Unterstützt KNX Long Frames
• Stromversorgung: 21-30 Vdc vom KNX-Bus; auch über USB (kein externes Netzteil)
• Verbrauch: <15 mA vom KNX-Bus, <3 mA vom USB-C-Anschluss
• Anschlüsse: KNX TP (rot/schwarz); USB-C (Kabel max. 5 m)
• Max. APDU-Länge: 233 Bytes
• Schnittstellenprotokoll: HID/cEMI; Object Server: BAOS V2
• KNX-Gerätemodell: System B
• LEDs: 3 mehrfarbige LEDs für Status und Fehler
• Montage: 35 mm Hutschiene (EN 60715)
• Gehäusematerial: PC
• Schutzart: IP20 (eingebaut)
• Ausrüstungsklasse: III (EN 60664-1)
• Klimatische / mechanische Klassifizierung: 3K5 / 3M2 (EN 50491-2)
• Abmessungen: 17,8 x 90 x 60 mm
• Gewicht: 40 g
• Schalttafeleinbau: 1 Baueinheit (18 mm)
