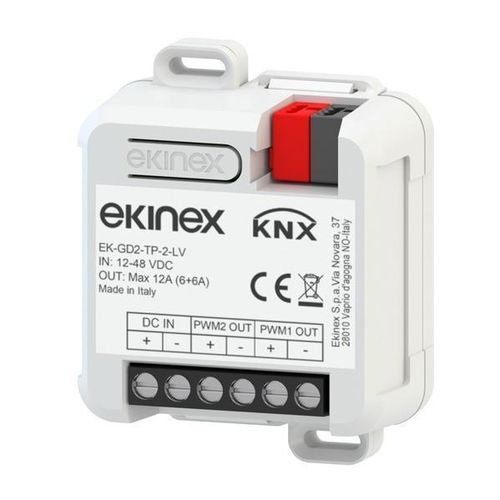

Dimmermodul EK-GD2-TP-2-LV

Beschreibung
Der KNX-Dimmer EK-GD2-TP-2-LV mit 2 Kanälen 12/24/48 Vdc ermöglicht die Helligkeitsregelung im Konstantspannungs-(CV)-PWM-Betrieb für LED-Lasten. Speziell für dimmbare LED-Streifen und ähnliche Lasten entwickelt, ist er KNX-kompatibel und eignet sich für monochrome und CCT-Streifen mit dynamischem Weiß (Tunable White). Das Gerät verfügt über ein integriertes SELV 30 Vdc Buskommunikationsmodul und ist KNX-zertifiziert.

Technische Daten
Eingänge

• Versorgungsspannung: min: 10,8 Vdc, max: 52,8 Vdc
• Konstante Eingangsspannung: 12 / 24 / 48 Vdc

Ausgänge

• PWM-Spannungsausgang 12/24/48 Vdc
• Ausgangsstrom: 6 A pro Einzelkanal oder 12 A bei paralleler Verbindung von 2 Kanälen
• Anzahl Ausgangskanäle: 2
• Nennleistung pro Kanal: 72 W @12 V, 144 W @24 V, 288 W @48 V

Dimmung

• PWM-Dimmverfahren im Bereich 250 Hz ÷ 6 kHz
• Dimmumfang: 1-100%

Versorgung
Die Versorgung beinhaltet einen Anschlussklemmen für den Anschluss an die Busleitung.

Funktionen / Merkmale

• Kunststoffgehäuse
• Gerät zur freien Installation in Anschlussdosen oder an Wänden
• Montage auf 35 mm Hutschiene (mit dem mitgelieferten Spezialhalter)
• Schutzart IP20 (eingebautes Gerät)
• Ein-/Aus-Steuerung und Helligkeitsregelung einzelner oder gruppierter Leuchten, Tunable White und DimToWarm
• Wahl der PWM-Ausgangsfrequenz über ETS von 250 Hz bis 6 kHz
• Ein-/Ausblendzeit, minimale und maximale Helligkeitsstufe, lineare oder logarithmische Regelkennlinie können über ETS eingestellt werden
• Sanftes oder sofortiges Ein/Aus, mit einstellbarer Verzögerung
• Möglichkeit zur Parallelschaltung der Ausgänge zur Erhöhung der Ausgangsleistung
• Konfiguration des Verhaltens nach Spannungswiederkehr, Bus-EIN/AUS, Download über ETS
• Kanäle können in ETS als unabhängig, parallel oder Tunable White eingestellt werden
• Sperrfunktion, Zwangsbetrieb, Treppenhauslicht, Szenarien, Nachtmodus, Zähler und logische Funktionen für jeden Kanal, einstellbar über ETS
• Stromausfallalarm
• Hilfsausgangsfunktion über Relais (extern) mit Statusanzeige über KNX
• Installateurmodus (mit aktivem KNX-Bus): Durch Drücken der Programmiertaste für ca. 2 Sekunden wird die Programmier-LED aktiviert/deaktiviert und die Last blinkt ca. 1 Sekunde

Konfiguration und Inbetriebnahme
Eine detaillierte Beschreibung der Parameter finden Sie im Geräteeinsatzhandbuch. Für Konfiguration und Inbetriebnahme sind ETS5 oder neuere Versionen erforderlich. Anwendungsprogramm für ETS: APEKGDXTPXLVTW##.knxprod (## = Version).

Technische Spezifikationen

• Modellcode: EK-GD2-TP-2-LV
• Versorgungsspannungsbereich: 10,8 Vdc ÷ 52,8 Vdc
• Unterstützte konstante Eingangsspannung: 12 Vdc, 24 Vdc, 48 Vdc
• Ausgänge: 2 PWM-Kanäle
• Ausgangsstrom: 6 A pro Kanal (12 A parallel)
• Nennleistung: 72 W (@12 V) / 144 W (@24 V) / 288 W (@48 V) pro Kanal
• PWM-Frequenzbereich: 250 Hz ÷ 6 kHz (wahlweise über ETS)
• Dimmumfang: 1–100%
• Montage: freie Installation in Anschlussdosen, an der Wand oder auf 35 mm DIN-Schiene (Halterung enthalten)
• Schutzart: IP20 (eingebaut)
• Über ETS konfigurierbare Funktionen: Kanalmodus (unabhängig/parallel/Tunable White), Fade-Zeiten, Helligkeit min/max, Regelkurve, sanftes/sofortiges Ein, Verhalten nach Spannungswiederkehr, Alarme und Logikfunktionen
