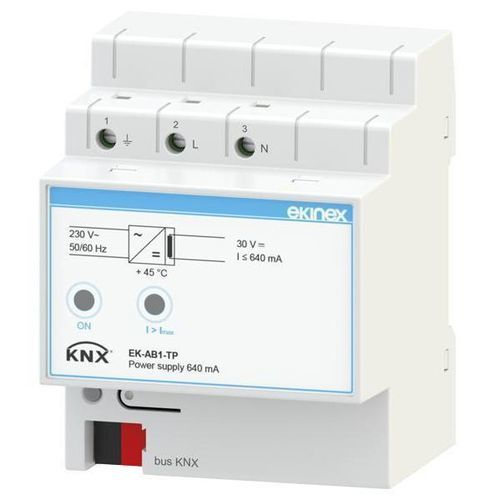

AC/DC-Stromversorgung EK-AB1-TP

für DIN-SchienegesteuertEinfachausgang

Beschreibung
Das Ekinex® EK-AB1-TP ist eine KNX-Busversorgung mit 640 mA, die die für den KNX-Betrieb erforderliche Busspannung von 30 Vdc liefert und überwacht. Eine integrierte Drossel entkoppelt die Versorgung von der Busleitung. An einer von einer 640-mA-Einheit versorgten Busleitung können bis zu 64 KNX-Geräte angeschlossen werden. Der Ausgang ist gegen Überlast und Kurzschluss geschützt und gewährleistet einen stabilen Betrieb in Gebäudeautomationsanlagen.

Technische Daten

• Eingangsspannung: 230 Vac, 50/60 Hz
• Leistungsaufnahme: 22 W
• Verlust: < 3 W
• Ausgangsspannung (KNX-Bus): 30 Vdc
• Nennstrom (Gesamtausgang): 640 mA
• Pufferzeit: 200 ms

Lieferumfang
Lieferung beinhaltet einen Anschlussblock für den Busanschluss.

Funktionen / Eigenschaften

• Gehäuse aus Kunststoff
• Anschluss an die Busleitung mit KNX-Klemme
• Anschluss der 230 Vac-Versorgung über Schraubklemmen
• Klima-Klassifizierung: 3K5 und mechanische Klassifizierung: 3M2 (gemäß EN 50491-2)
• Verschmutzungsgrad 2 (gemäß IEC 60664-1)
• Schutzklasse II
• Montage auf 35 mm Hutschiene (gemäß EN 60715)
• 4 Moduleinheiten (1 MU = 18 mm)
• Schutzart IP20 (installiertes Gerät)
• Gewicht: 150 g (EK-AB1-TP)

Konfiguration und Inbetriebnahme
Das Gerät benötigt keine Konfiguration. ETS-Anwendungsprogramm: APEKAB1TP##.knxprod (## = release).

Technische Spezifikationen

• Modell: EK-AB1-TP
• Eingangsspannung: 230 Vac, 50/60 Hz
• Ausgangsspannung: 30 Vdc (KNX-Bus)
• Nenn-Ausgangsstrom: 640 mA
• Leistungsaufnahme: 22 W; Verlust < 3 W
• Pufferzeit: 200 ms
• Montage: 35 mm DIN-Schiene; 4 Moduleinheiten (1 MU = 18 mm)
• Schutzart: IP20 (installiertes Gerät)
• Gewicht: 150 g
